Grundfos CU 3 2 Series

Dansk (DK)
54
5. Mekanisk installation
Montér CU 3X2 med de fire medleverede skruer,
M5 x 10, (pos. 1).
Maks. tilspændingsmoment: 1,4 Nm.
Mål på CU 3X2, se afsnit 14. Mål.

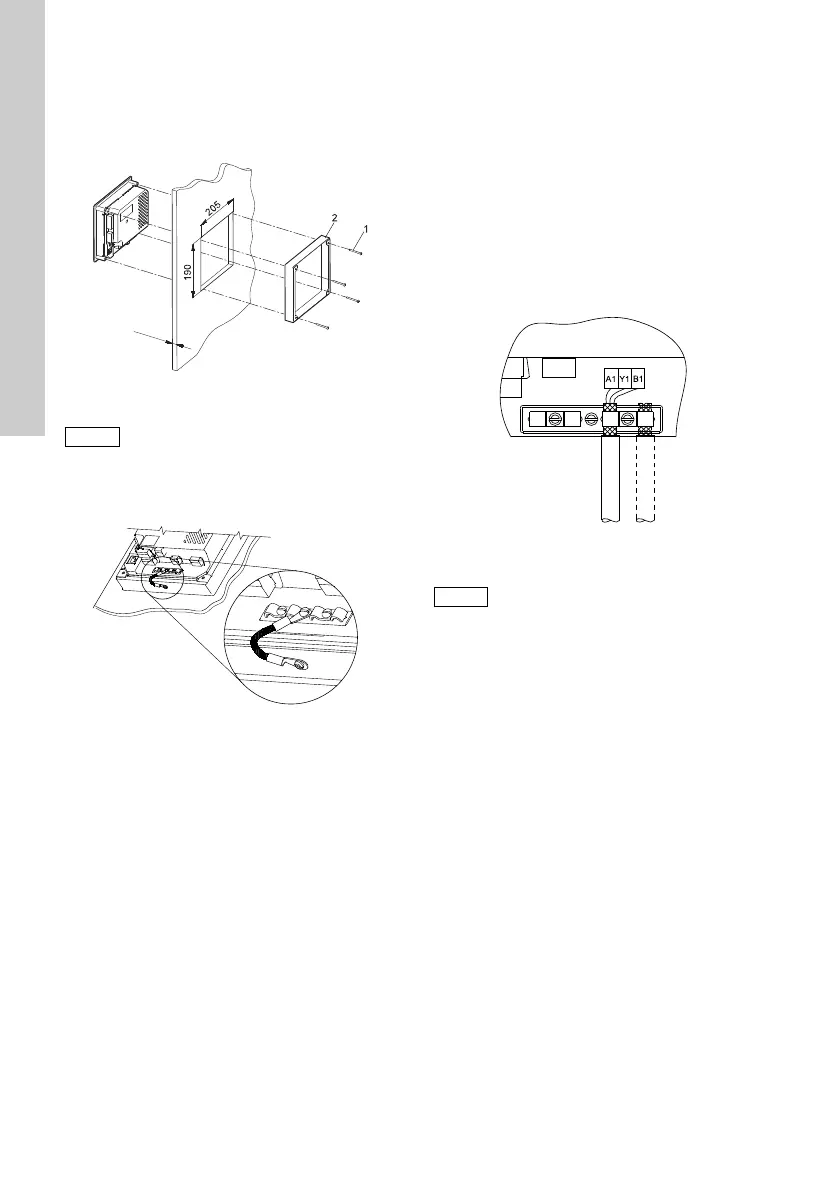

Fig. 7 Monteret i tavlefront (standard)
Forbind jordklemmen (mellem kabelbøjlerne) på
CU 3X2 til monteringsrammen (pos. 2, fig. 7).
Se fig. 8.
Fig. 8 Jordforbindelse
6. EMC-rigtig installation
CU 3X2 er normalt monteret i en tavle der også inde-
holder et IO 351-modul og evt. kontaktorer og andet
stærkstrømsudstyr. Tavlen kan også indeholde andre
Grundfos-moduler og frekvensomformere.
For at sikre fejlfri drift af udstyret er det meget vigtigt
at elektronikmodulerne er installeret på en EMC-rig-
tig måde:
• Sørg for en tilstrækkelig jordforbindelse mellem
CU 3X2 og rammen. Se fig. 8.
• Anvend skærmede kabler til GENIbus.
Forbind skærmen til CU 3X2-enhedens kabel-
bøjle foran klemmerne A1, Y1 og B1. Se fig. 9.
Brug også skærmet kabel til CIM-modulet.
Fig. 9 Skærm monteret med kabelbøjle
• Signallederne til digitale og analoge ind- og
udgange bør være skærmede, dvs. skærmen
føres helt frem til CU 3X2 og tilsluttes stel med
kabelbøjle eller lignende.
• Sno ikke skærmender da det ødelægger skærm-
virkningen ved høje frekvenser. Brug kabelbøjler
i stedet.
TM03 1301 4105
Bemærk
For at opnå kapslingsklasse IP55 skal
CU 3X2 monteres i tavle eller kabinet.
TM04 2066 1908
Min. 1,5 mm
Maks. 3 mm
TM04 2065 1908
Bemærk
Hvis der er isolerende plasttape mellem
skærm og kappe, skal tapen fjernes inden
monteringen i kabelbøjlen.
