Dansk (DK)
55
6.1 Intern GENIbus-tilslutning
Intern kommunikation foregår via GENIbus.

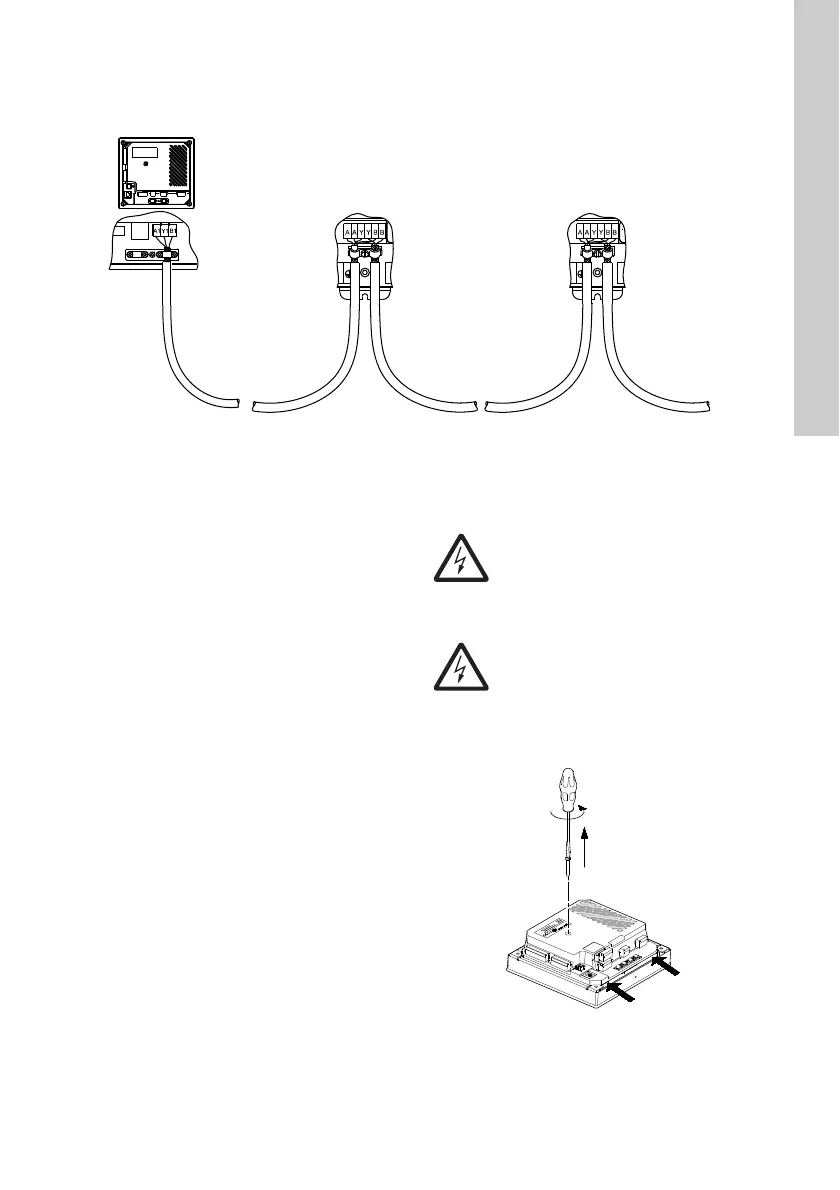

Fig. 10 GENIbus-tilslutning
Modultypen og antallet af moduler afhænger af applikationssoftwaren.
6.2 Fieldbus-kommunikationsmoduler
CU 3X2 kan tilsluttes et eksternt kommunikationsnet-
værk via et CIM-udvidelsesmodul.
CIM: Communication Interface Module.
CIM-modulerne skal bestilles separat.
Tilslut CIM-modulet som beskrevet i den medleve-
rede monterings- og driftsinstruktion.
6.3 Montering af CIM-modul
CIM-modulet skal monteres af en autoriseret person.
1. Afmontér skruen i dækslet bag på CU 3X2.
Se fig. 11.
Fig. 11 Afmontering af skruen der
holder dækslet
TM05 1917 3911
Advarsel
Afbryd strømforsyningen til CU 3X2 inden
du monterer CIM-modulet.
Advarsel
Undgå elektrostatisk udladning (ESD) ved
montering af CIM-modulet, for eksempel
ved at bære et antistatisk armbånd som
vist i fig. 13.
TM04 2402 2508
