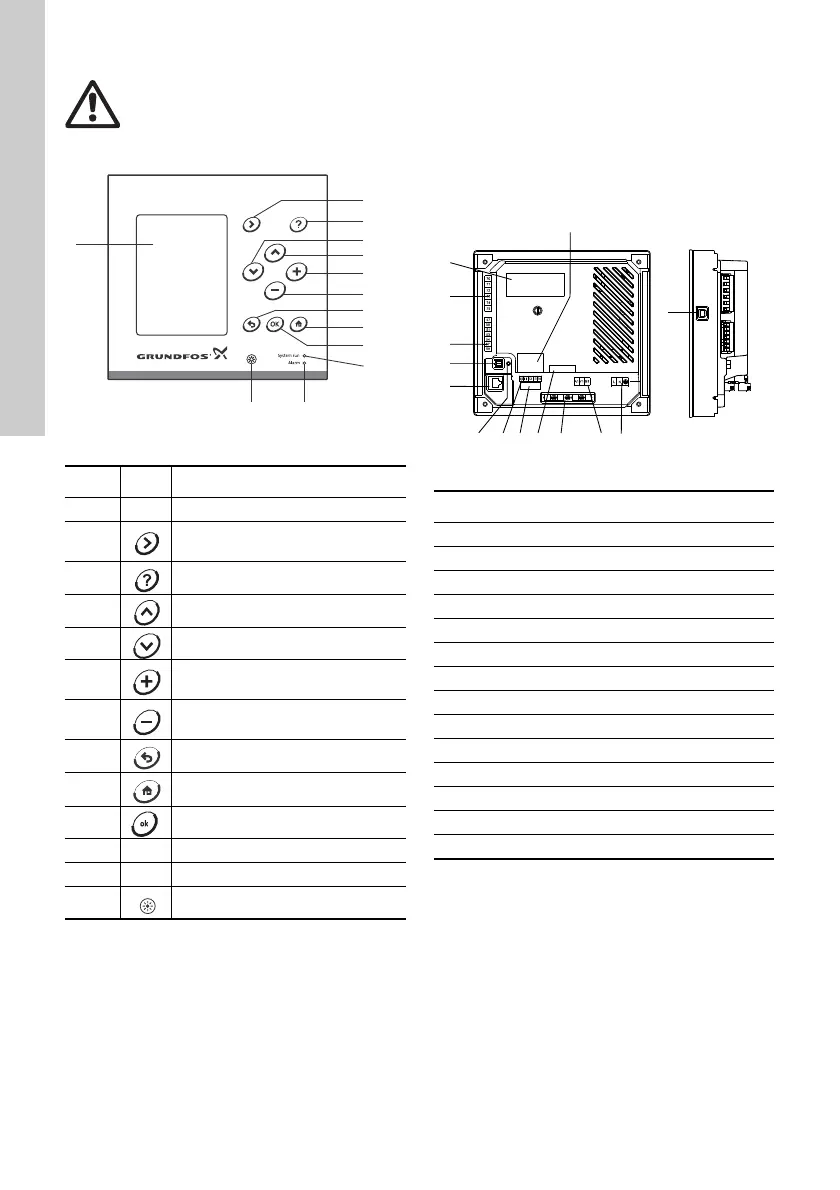

Kuva 1 Esimerkki: CU 3X2
* Osa ohjeteksteistä koskee koko näyttöä, osa vain
näytön yksittäisiä rivejä.
2.1 Merkkivalot
CU 3X2:ssä on vihreä ja punainen merkkivalo.
Vihreä merkkivalo palaa, kun yksikköön on kytketty
virta.
Punainen merkkivalo palaa järjestelmän ollessa
hälytystilassa.
2.2 Liittimet
Kuva 2 CU 3X2:n takaosa
Katso lisätietoja kappaleesta 9.12 Liitinryhmät.
2.3 Mahdollisesti räjähdysherkät
ympäristöt
CU 3X2:ää ei saa asentaa räjähdysherkkiin
ympäristöihin, mutta sitä saa käyttää yhdessä
Grundfos-pumppujen kanssa, jotka on hyväksytty
asennettaviksi mahdollisesti räjähdysherkkiin
ympäristöihin.
Varoitus
Jos CU 3X2:ää käytetään muuhun kuin
valmistajan tarkoittamaan käyttöön,
CU 3X2:n tarjoama suojaus saattaa hei-
kentyä.
TM05 3044 0912
Pos. Kuvaus
1 LCD-näyttö
2
Siirto seuraavaan sarakkeeseen
valikkorakenteessa.
3 Vaihto ohjetekstiin.*
4 Siirto ylöspäin luetteloissa.
5 Siirto alaspäin luetteloissa.
6
Suurentaa valitun parametrin
arvoa.
7
Pienentää valitun parametrin
arvoa.
8 Paluu edelliselle näytölle.
9 Paluu "Tila"-valikkoon.
10 Arvon tallennus.
11 Vihreä merkkivalo (toiminta)
12 Punainen merkkivalo (hälytys)
13 Näytön kirkkauden säätö.
TM05 3181 0912
Pos. Kuvaus
1Arvokilpi
2 Liitännät digitaalisille lähtöreleille
3 Liitännät analogisille tuloille
4 Huoltoliitäntä
5 Ethernet (RJ45)
6 Jännitteen ilmaisin
7 Liitännät digitaalisille tuloille
8 Liitännät varakäyntiakulle
9 Liitännät CIM-moduulille (lisävaruste)
10 Kaapelikiinnikkeet GENIbus-liitännöille
11 Sisäinen GENIbus-liitäntä
12 Käyttöjännitteen liitäntä
13 Varakäyntiakun tarra
14 USB-liitäntä
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
