Suomi (FI)
85

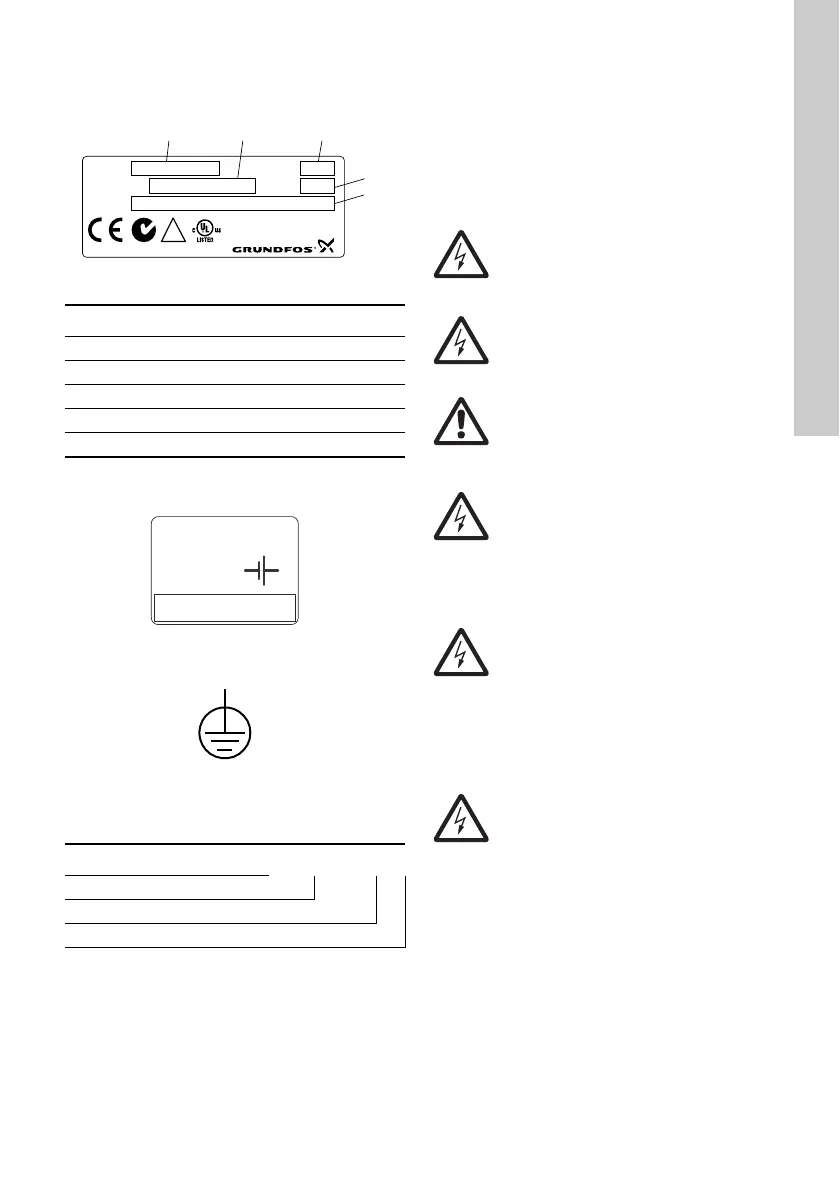

3. Tunnustiedot
CU 3X2:n tiedot on merkitty sen takapaneelissa ole-
vaan arvokilpeen. Katso kuva 3.
Kuva 3 Esimerkki arvokilvestä
CU 3X2:ssä on varakäyntiakun tiedot sisältävä tarra.
Katso kuva 4.
Kuva 4 Varakäyntiakun tarra
Kuva 5 Suojamaadoitusliitin
3.1 Tyyppikoodi
4. Asennus
CU 3X2 on tarkoitettu käytettäväksi vain ohjauspa-
neeleissa.
Tarkasta seuraavat seikat ennen asennusta:
• Onko CU 3X2 tilauksen mukainen?
• Soveltuuko se asennuspaikan sähköverkon jän-
nitteelle?
• Onko laite vaurioitunut kuljetuksen aikana?
TM05 3240 1012
Pos. Kuvaus
1 Tyyppimerkintä
2 Tuotenumero ja versionumero
3 Sarjanumero
4 Tuotantokoodi (vuosi ja viikko)
5 Nimellisjännite, -taajuus ja -teho
TM04 2367 2408 TM00 5827 3408
Koodi Esimerkki CU 3 X 2
CU Ohjausyksikkö
3X Säädinsarja
2 Mallinumero
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Varoitus
Katkaise jännitesyöttö ennen liitäntöjen
tekemistä. Varmista, ettei sitä voi epähuo-
miossa kytkeä päälle.
Varoitus
Sähköliitännät on annettava valtuutetun
henkilön tehtäväksi paikallisia määräyksiä
noudattaen.
Varoitus
Huomioi paikalliset turvallisuus-,
terveys- ja ympäristömääräykset.
Varoitus
Liittimissä L ja N sekä 70-75 saattaa olla
vaarallinen kosketinjännite.
Muista piireistä voi tulla ulkoinen ohjaus-
jännite.
Varoitus
Kaikkien ohjauspaneelin ulkopuolisten lait-
teiden kaapelien on oltava tyyppiä
H05VV-F (CENELEC HD21), jotta johtimiin
koskeminen on estetty.
USA ja Kanada:
Kenttäkaapeloinnin on oltava National
Electrical Coden (NEC) ja/tai Canadian
Electrical Coden mukainen.
Varoitus
Asennukseen tulee sisältyä katkaisin verk-
kosyötön katkaisua varten. Sen tulee olla
CU 3X2:n lähellä ja helposti käyttäjän ulot-
tuvilla. Se on merkittävä CU 3X2:n katkai-
simeksi.
Katkaisimen on oltava standardien
IEC 60947-1 ja IEC 60947-3 mukainen.
