Grundfos CU 3 2 Series User Manual

Suomi (FI)
92

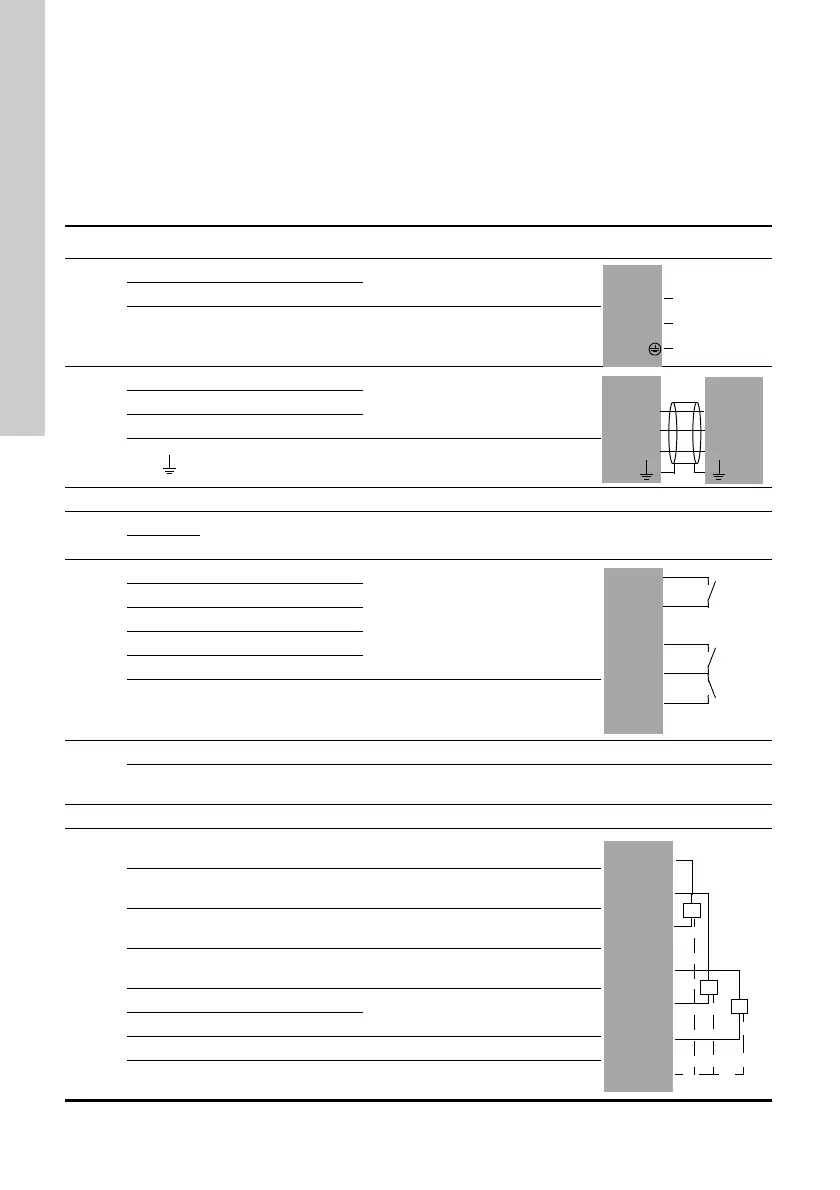

10. Tulojen ja lähtöjen yleiskuvaus
DI: Digitaalinen tulo
DO: Digitaalinen lähtö
AI: Analoginen tulo
NC: Normaalisti suljettu kosketin
NO: Normaalisti avoin kosketin
C: Common (maa).
Positionumerot: katso kuva 17.
Ryhmä Liitin Nimitys Tiedot Kaavio
1
L Vaihejohtimen liitäntä
1 x 100-240 VAC ± 10 %, 50/60 Hz
N Nollajohtimen liitäntä
PE Suojamaadoitusliitäntä
2
A1 RS-485 A
GENIbus
(Kiinnitä suojavaippa kaapelikiin-
nikkeellä.)
Y1 RS-485 GND
B1 RS-485 B
Toiminnallinen maadoi-
tus
3 Liitäntä ulkoiseen kenttäväylään selostetaan CIM-moduulin asennus- ja käyttöohjeessa.
4
0 V
Akun liitäntä Varakäyntiakku
+12 VDC
5
10 DI1
Digitaalinen tulo
11 GND
12 DI2
13 GND
14 DI3
Kaikki liitännät (paitsi verkkojänniteliitännät) saa kytkeä vain jännittei-
siin, jotka eivät ylitä 16 V
rms
ja 22,6 V
peak
tai 35 VDC.
6
Ethernet RJ45
Ethernet-liitäntään kytkettävien ulkoisten laitteiden tulee olla standar-
dien IEC 60950 ja UL 60950 mukaisia.
7 GENIbus Huoltoliitäntä
8
47 +24 V
Syöttö anturille.
Oikosulkusuojattu 30 mA
50 +24 V
Syöttö anturille.
Oikosulkusuojattu 30 mA
51 AI1
Analogisen signaalin tulo,
0-20/4-20 mA tai 0-10 V
53 +24 V
Syöttö anturille.
Oikosulkusuojattu 30 mA
54 AI2
Analogisen signaalin tulo,
0-20/4-20 mA tai 0-10 V
57 AI3
58 GND*
Kaikki liitännät (paitsi verkkojänniteliitännät) saa kytkeä vain jännittei-
siin, jotka eivät ylitä 16 V
rms
ja 22,6 V
peak
tai 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
