11. Kunnossapito
CU 3X2 on huoltovapaa normaalin käytön aikana.
Se on tarvittaessa puhdistettava kostealla liinalla.
12. Huolto
CU 3X2 ei ole huollettavissa. Laite on vaihdettava,
jos se on viallinen. Katso kappale 13. CU 3X2:n vaih-
taminen.
13. CU 3X2:n vaihtaminen
1. Katkaise CU 3X2:n virransyöttö.
2. Katkaise virta komponenteista, joihin tulee ulkoi-
nen jännite.
3. Merkitse johtimiin oikeiden liittimien numerot.
4. Irrota kaikki johtimet.
5. Irrota CU 3X2 paneelista/kaapista.
6. Asenna uusi laite kohdan 5. Mekaaninen asen-
nus ohjeiden mukaisesti.
7. Kytke kaikki johtimet merkintöjen mukaisesti.
8. Konfiguroi uusi CU 3X2 PC Tool -työkalulla.
Lue kyseisen tuotteen huolto-ohjeet.
13.1 CIM-moduulin vaihtaminen
Katso myös kappale 6.3 CIM-moduulin asennus.
1. Katkaise CU 3X2:n virransyöttö.
2. Katkaise virta komponenteista, joihin tulee ulkoi-
nen jännite.
3. Merkitse johtimiin oikeiden liittimien numerot.
4. Irrota CIM-moduulin kiinnitysruuvit.
5. Irrota CIM-moduuli CU 3X2:stä.
6. Asenna uusi CIM-moduuli.
7. Kytke CIM-moduuli CIM-moduulin mukana toimi-
tettavan asennus- ja käyttöohjeen mukaisesti.
14. Mitat

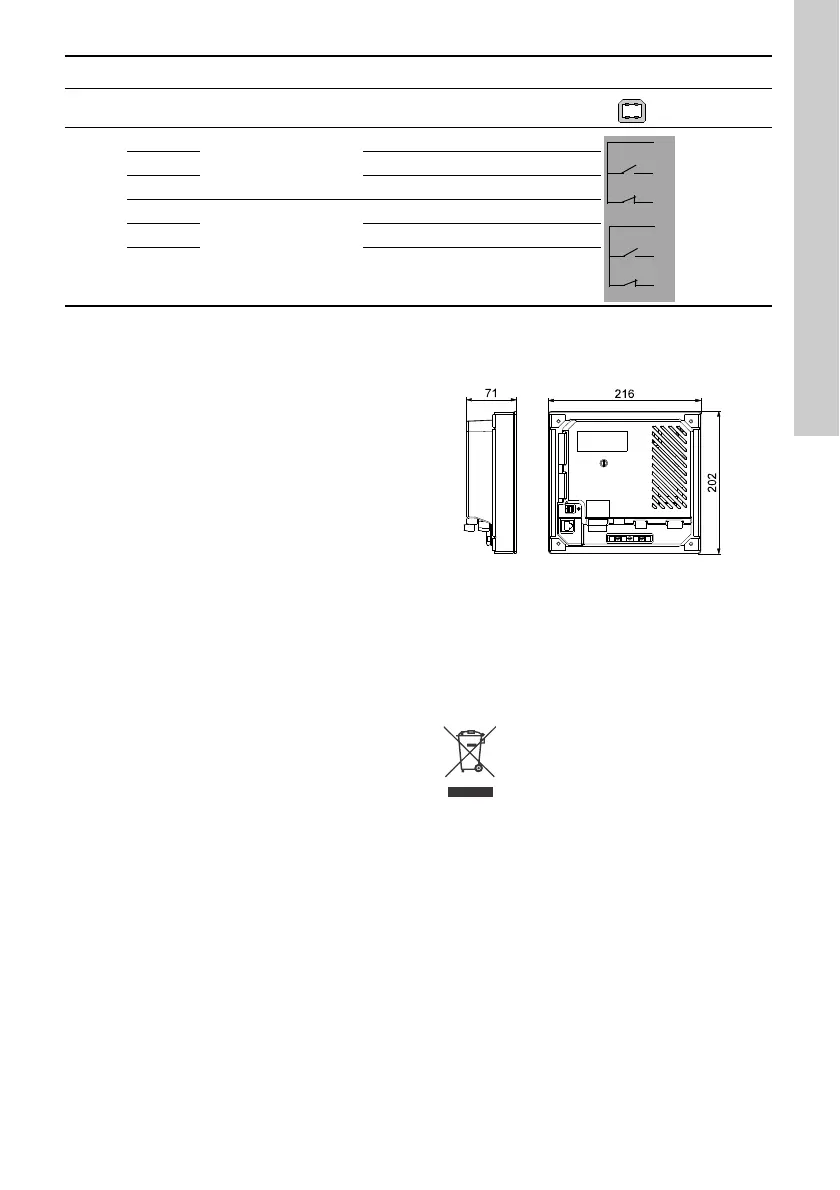

Kuva 18 Mittapiirros
15. Hävittäminen
Tämä tuote tai sen osat on hävitettävä ympäristöys-
tävällisellä tavalla:
1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja.
2. Ellei tämä ole mahdollista, ota yhteys lähimpään
Grundfos-yhtiöön tai -huoltoliikkeeseen.
Yliviivattua jäteastiaa esittävä tunnus
laitteessa tarkoittaa, että laite on hävitet-
tävä erillään kotitalousjätteestä. Kun
tällä symbolilla merkityn laitteen käyttö-
ikä päättyy, vie laite asianmukaiseen
SER-keräyspisteeseen. Lajittelemalla ja
kierrättämällä tällaiset laitteet suojelet luontoa ja
samalla edistät myös ihmisten hyvinvointia.
9 USB-liitäntä USB 2.0, tyyppi B
10
70
Rele 1
C
71 NO
72 NC
73
Rele 2
C
74 NO
75 NC
* GND on eristetty muista maadoitusliitännöistä.
Ryhmä Liitin Nimitys Tiedot Kaavio
TM04 2068 1908
