Grundfos CU 3 2 Series

Suomi (FI)
88
6.1 Sisäinen GENIbus-liitäntä
Sisäinen tiedonsiirto toteutetaan GENIbusin avulla.

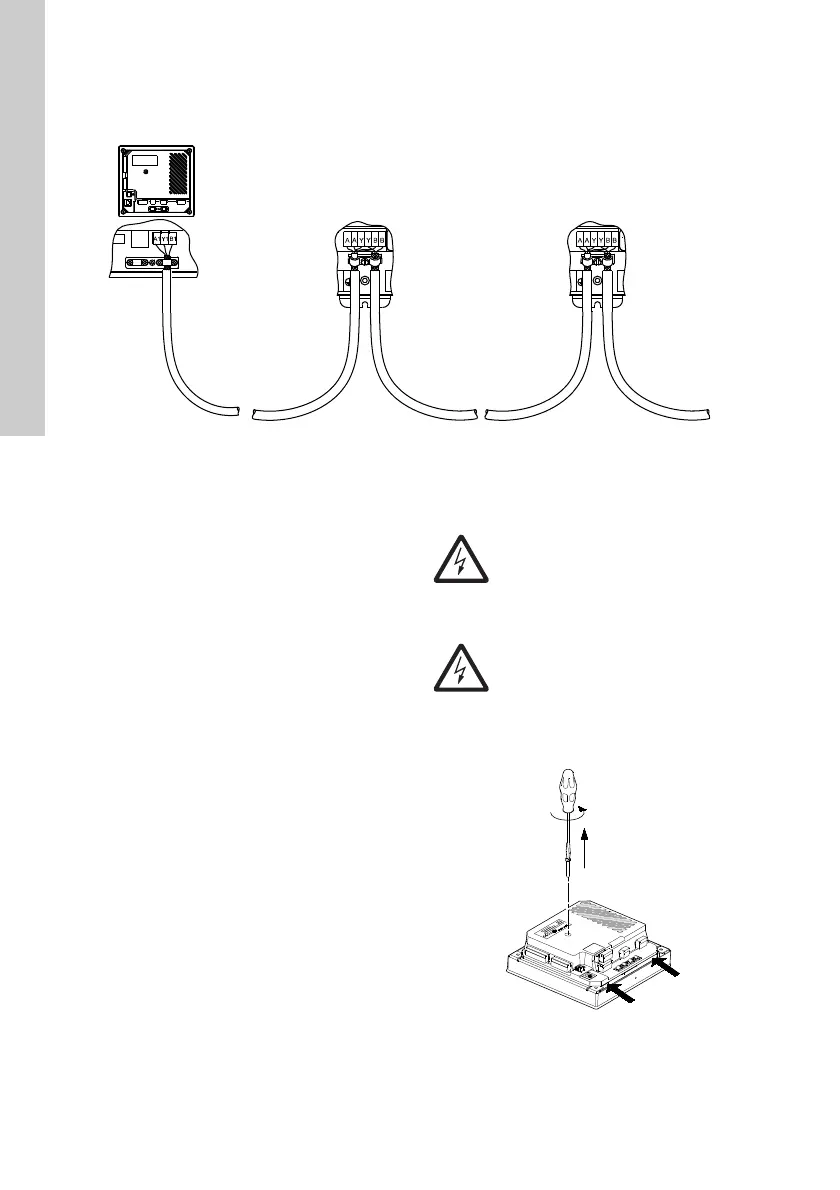

Kuva 10 GENIbus-liitäntä
Moduulin tyyppi ja moduulien määrä riippuu sovellusohjelmasta.
6.2 Liitäntämoduulit
kenttäväylätiedonsiirtoon
CU 3X2 voidaan liittää ulkoiseen tiedonsiirtoväylään
lisävarusteena saatavalla CIM-moduulilla.
CIM: Communication Interface Module.
CIM-moduulit on tilattava erikseen.
Kytke CIM-moduuli sen mukana toimitettavan asen-
nus- ja käyttöohjeen mukaisesti.
6.3 CIM-moduulin asennus
CIM-moduulin saa asentaa vain valtuutettu henkilö.
1. Irrota ruuvi CU 3X2:n takakannesta.
Katso kuva 11.
Kuva 11 Takakannen kiinnitysruuvin irrotus
TM05 1917 3911
Yksikkö n
Yksikkö n+1
CU 3X2
Varoitus
Katkaise CU 3X2:n jännitesyöttö ennen
CIM-moduulin asennusta.
Varoitus
Staattisen sähkön purkaukset (ESD) on
estettävä CIM-moduulia asennettaessa
esimerkiksi käyttämällä kuvassa 13 esitet-
tyä antistaattista ranneketta.
TM04 2402 2508
