Suomi (FI)
87
5. Mekaaninen asennus
Kiinnitä CU 3X2 neljällä ruuvilla, M5 x 10, jotka toimi-
tetaan laitteen mukana (katso pos. 1).
Suurin kiristysmomentti: 1,4 Nm.
Katso CU 3X2:n mitat kappaleesta 14. Mitat.

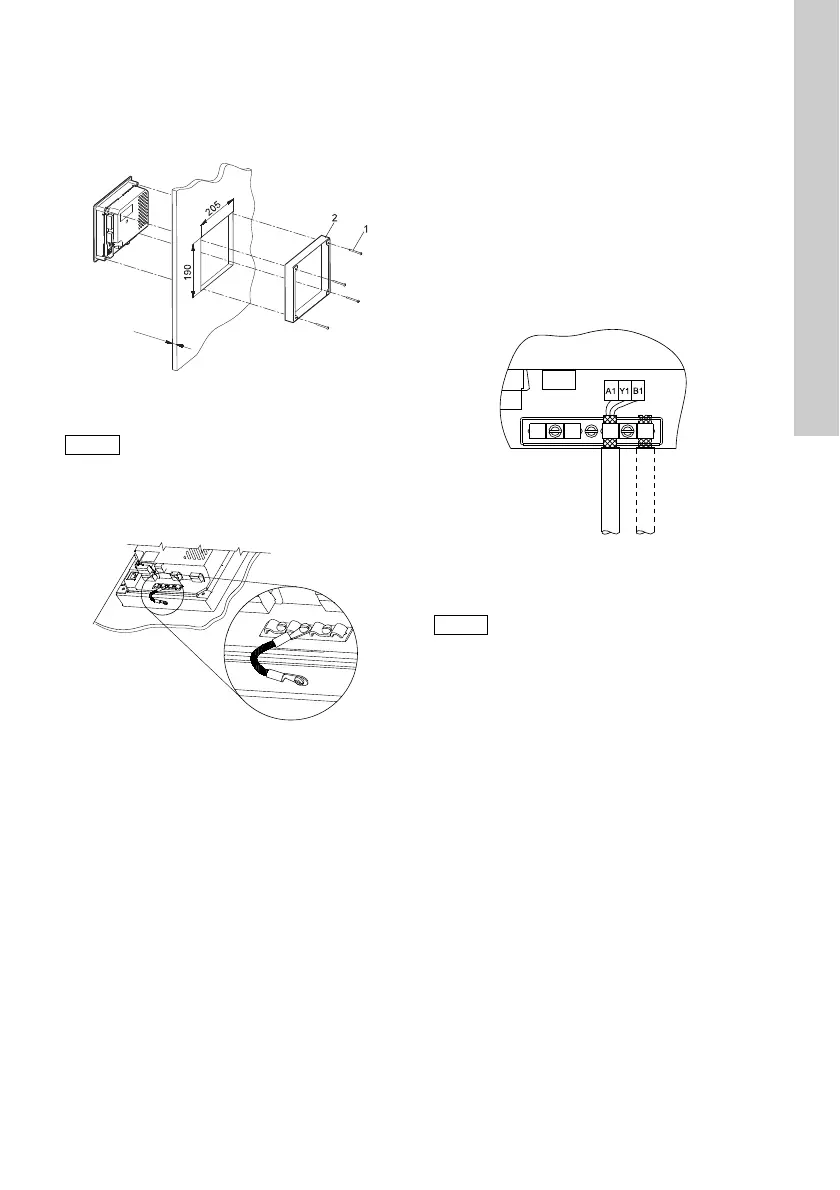

Kuva 7 Asennus paneelin eteen (vakio)
Liitä CU 3X2:n maadoitusliitin (kaapelikiinnikkeiden
väliltä) kiinnityskehykseen (pos. 2, kuva 7).
Katso kuva 8.
Kuva 8 Maadoitusliitäntä
6. EMC-suojattu asennus
CU 3X2 asennetaan yleensä paneeliin, joka sisältää
myös IO 351 -moduulin, kontaktorit ja muut tehokom-
ponentit. Paneeli voi sisältää myös muita
Grundfos-moduuleja ja taajuusmuuttajia.
Virheettömän toiminnan takaamiseksi on hyvin tär-
keää asentaa elektroniset moduulit EMC-suojatulla
tavalla:
Varmista riittävän hyvä maadoitusliitäntä
CU 3X2:n ja rungon välille. Katso kuva 8.
Käytä GENIbusissa suojavaipallisia kaapeleita.
Liitä kaapelin suojavaippa CU 3X2:n liittimien A1,
Y1 ja B1 edessä olevaan kaapelikiinnikkeeseen.
Katso kuva 9. Käytä suojattua kaapelia myös
CIM-moduulin liitäntään.
Kuva 9 Suojavaippa kiinnitettynä kaapelikiin-
nikkeeseen
Digitaalisten ja analogisten tulojen ja lähtöjen sig-
naalijohtimet on suojattava koko pituudeltaan
CU 3X2:ään asti ja kytkettävä runkoon esimer-
kiksi kaapelikiinnikkeellä.
Älä kierrä suojavaipan päitä kierteelle, koska se
heikentää suojausvaikutusta suurilla taajuuksilla.
Käytä sen sijaan kaapelikiinnikkeitä.
TM03 1301 4105
Huomaa
Kotelointiluokan IP55 saavuttamiseksi
CU 3X2 on asennettava paneeliin tai kaap-
piin.
TM04 2066 1908
Min. 1,5 mm
Maks. 3 mm
TM04 2065 1908
Huomaa
Poista eristävä muoviteippi suojavaipan
ympäriltä ennen kaapelin kiinnittämistä
kaapelikiinnikkeeseen.
