60
Français (CA)
6.7.4 Limiteur de surtension
Utiliser un limiteur de surtension pour protéger
le moteur contre la foudre et les surtensions de
manœuvre.
La surtension dans les lignes électriques due à
la foudre intervient lorsque la foudre frappe
quelque part dans la région.
Les surtensions de manœuvre sont causées par
l'ouverture et la fermeture des commutateurs sur
les principales lignes électriques de distribution
à haute tension.
Installer le limiteur de surtension à la tension
nominale voulue sur le côté alimentation du boî-
tier de commande. Voir fig. 14 et fig. 15. Le limi-
teur de surtension doit être mis à la terre confor-
mément au Code national de l'électricité, aux
codes locaux et réglementations locales.

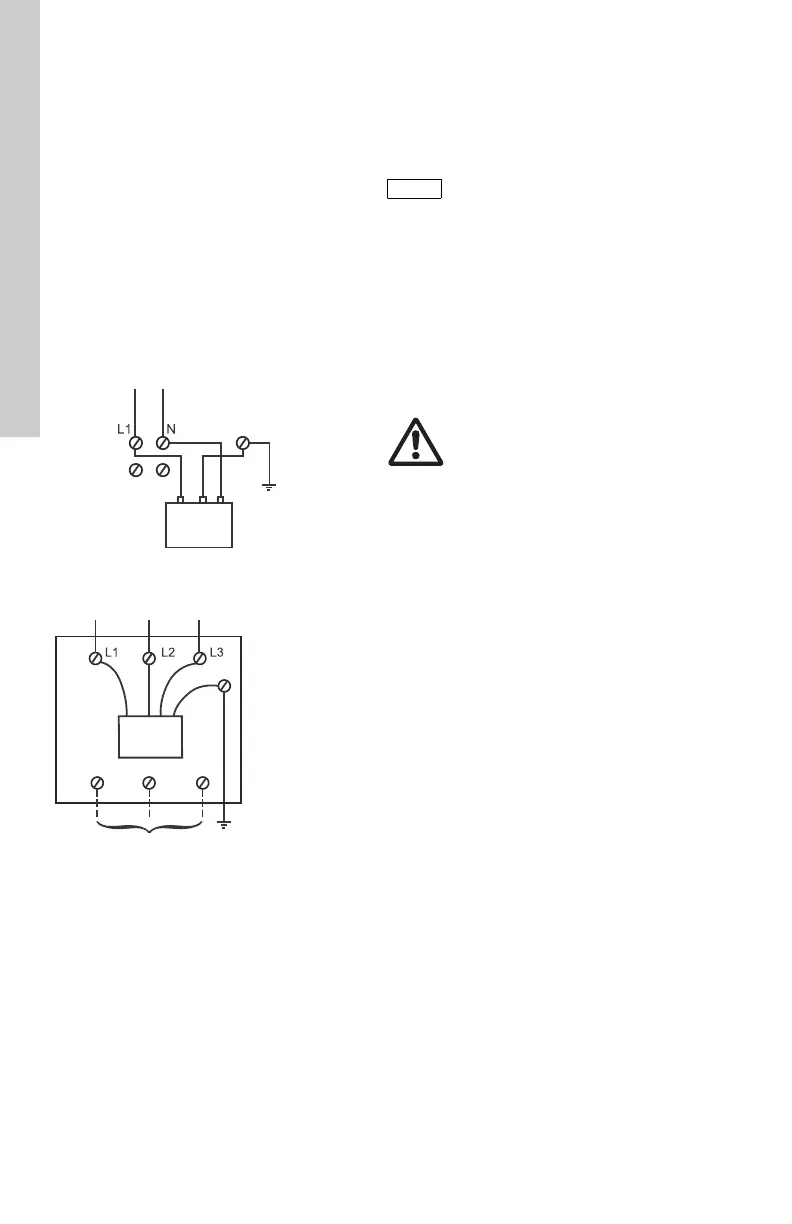

Fig. 14 Installation monophasée
Fig. 15 Installation triphasée
6.7.5 Mise à la terre du boîtier ou du panneau
de commande
Le câble de mise à la terre doit être un conduc-
teur en cuivre nu de calibre au moins équivalent
à celui du câble immergé.
Le câble de mise à la terre doit être aussi court
que possible et être solidement fixé à un point
de mise à la terre fiable.
TM05 0039 0611TM05 0040 0611
Alimentation électrique
monophasée
Terre
Point de
mise à la
terre effectif
Para-
foudre
T1 T2 T3
Alimentation électrique triphasée
Panneau de
commande
de la pompe
Para-
foudre
Point de mise
à la terre
effectif
Installer les
parafoudres
avant les
fusibles ou
le disjonc-
teur
Terre
Vers moteur MS
Nota
La garantie sur tous les moteurs tri-
phasés submersibles sera nulle si :
• Le moteur fonctionne avec un cou-
rant monophasé par l'intermédiaire
d'un convertisseur de phase ;
• Des protecteurs de surcharge tri-
polaire thermocompensés, à
déclenchement extrêmement
rapide, ne sont pas utilisés ;
• Le déséquilibre de courant tri-
phasé est ni vérifié ni enregistré.
Voir paragraphe 7. Mise en ser-
vice ;
• Des limiteurs de surtension ne
sont pas installés.
AVERTISSEMENT
Le boîtier ou le panneau de com-
mande doit être mis à la terre de
manière permanente, conformément
au Code national de l'électricité et
aux codes locaux et réglementations
locales.
