Les points de mise à la terre fiables sont les sui-
vants :
• Une tige de mise à la terre introduite dans
les strates d'eau ;
• Un cuvelage de puits en acier, immergé dans
l'eau plus bas que la profondeur d'installa-
tion de la pompe ;
• Un tuyau d'écoulement en acier, sans accou-
plements isolants.
Si un tuyau d'écoulement en plastique et un
tubage de puits sont utilisés, ou si un câble de
mise à la terre est exigé par les codes locaux,
brancher un fil de cuivre nu de dimension appro-
priée à un goujon sur le moteur,et le relier au
panneau de commande.

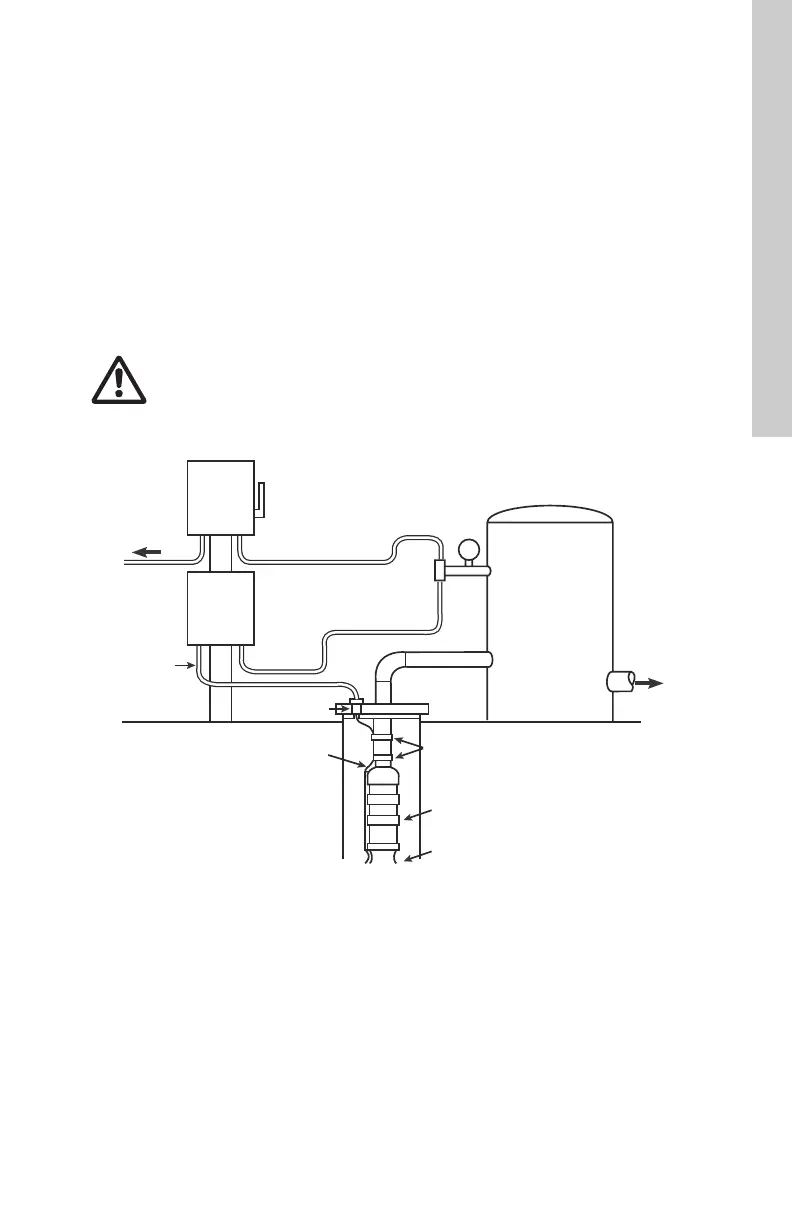

Fig. 16 Schéma d'installation et de câblage
AVERTISSEMENT
Ne pas raccorder à une conduite d'ali-
mentation en gaz. Brancher d'abord
le câble de mise à la terre au point de
mise la terre, et ensuite à la borne
dans le coffret de commande.
TM05 0041 0611
Alimentation
électrique
Boîtier
de
décon-
nexion
Boîtier de
com-
mande
Alimen-
tation
loge-
ment
Raccord de
conduit
Câble immergé
Manomètre
Pressostat
Réservoir
sous
pression
Garni-
ture
Ruban
Pompe
Moteur
Conduit*
* Conduit pour le soutien et la
protection appropriés du câble
contre les dommages entre le
moteur et le point de connexion
d'alimentation.
