6.7.1 Generadores eléctricos
Si se opta por un generador eléctrico para ali-
mentar la bomba sumergible, se recomienda
contactar con el fabricante del generador para
garantizar la elección y el uso del generador
adecuado. La sección 10.2 Guía para generado-
res eléctricos en aplicaciones con bombas
sumergibles contiene una guía para el dimen-
sionamiento del generador.
Si la alimentación debe ser suministrada a tra-
vés de transformadores, la sección
10.3 Capacidad del transformador necesaria
para motores sumergibles trifásicos recoge los
valores mínimos en KVA y las capacidades
necesarias para que la bomba opere satisfacto-
riamente.
6.7.2 Caja de control o cableado del panel
Motores monofásicos
Los motores monofásicos deben conectarse
como se indica en la caja de control del motor.
La fig. 11 muestra un esquema de conexiones
monofásico típico para una caja de control
Grundfos.

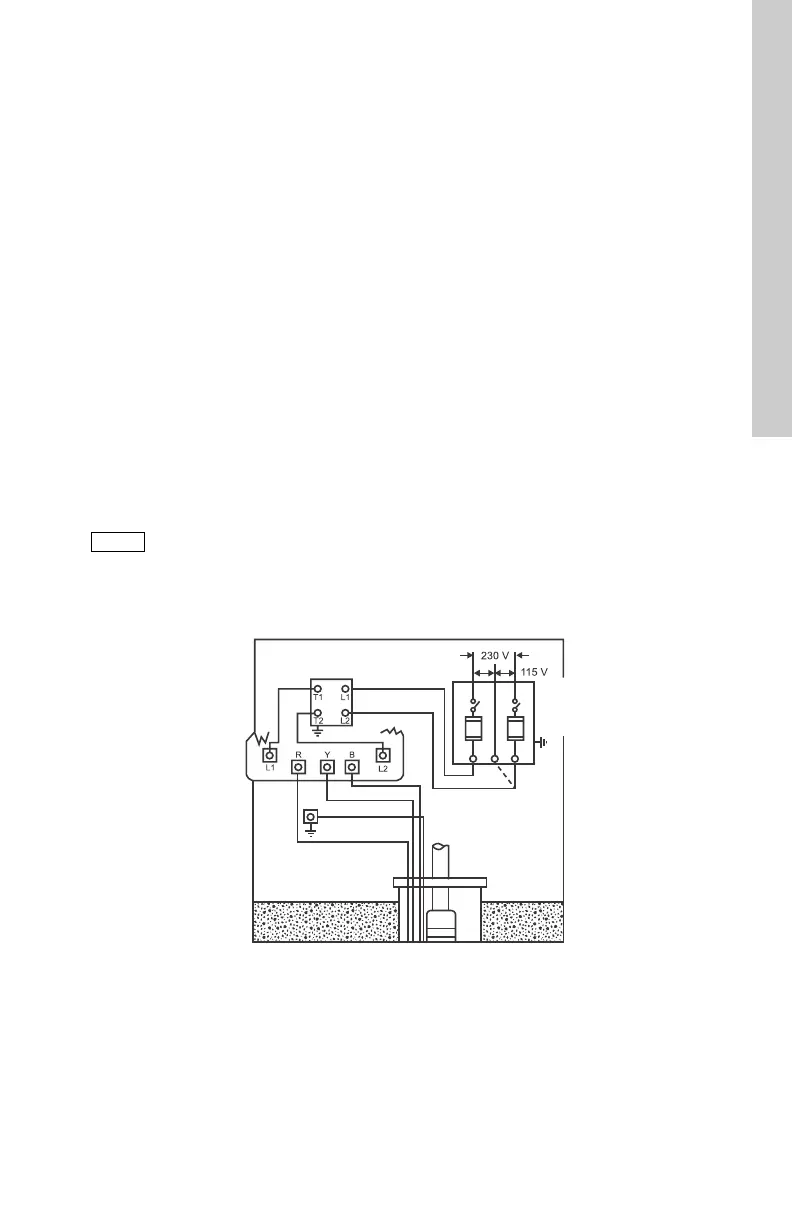

Fig. 11 Esquema de conexiones monofásico para cajas de control Grundfos
PRECAUCIÓN
Protección del motor frente a fallas
por medio de un variador de frecuen-
cia CUE y CU331 SP o una unidad de
protección MP 204.
Use una unidad de protección contra
la marcha en seco homologada,
como la MP 204.
TM05 0037 2413
Caja de control
Interruptor de
desconexión
con fusibles
Rojo
Verde
Amarillo
Negro
Use la línea
discontinua para la
operación a 115 V
Sello del
cárcamo
Interruptor de
presión
