98
Español (MX)
Motores trifásicos
Use motores trifásicos con un arrancador de
motor de tipo y tamaño adecuados para garanti-
zar la protección del motor contra fallas por baja
tensión, error de fase, desbalance de corriente y
corriente de sobrecarga.
La mejor forma de proteger los bobinados del
motor es usar un arrancador del tamaño ade-
cuado con relés de sobrecarga con compensa-
ción ambiental, de clase 10 y de disparo extra-
rrápido, o una unidad de protección MP 204.
Cada una de las tres fases del motor debe
protegerse contra sobrecargas. Los elemen-
tos de sobrecarga térmica deben dispararse
antes de 10 segundos con la corriente a rotor
bloqueado (durante el arranque). La fig. 12
muestra un esquema de conexiones para motor
trifásico.

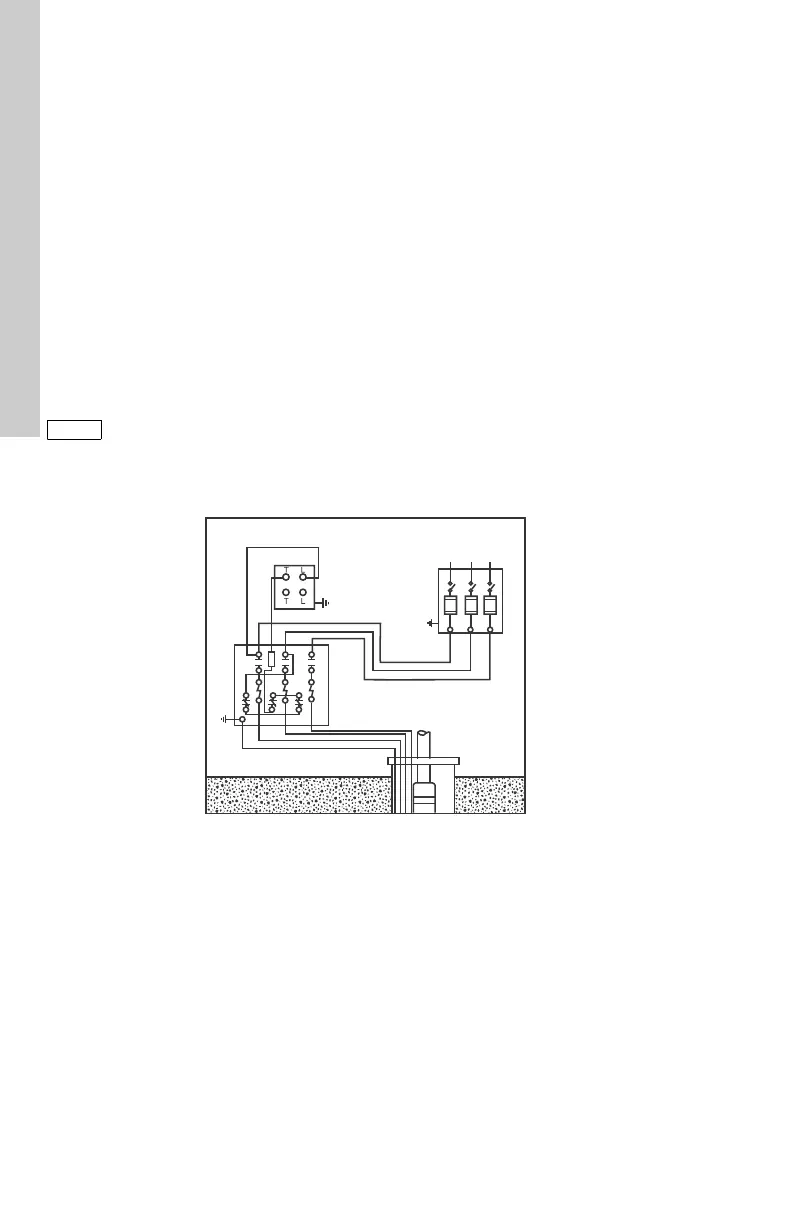

Fig. 12 Esquema de conexiones trifásico para motores Grundfos y de otros fabricantes
Precaución
PRECAUCIÓN
Asegúrese de que la bomba se
encuentre totalmente sumergida
antes de comprobar el sentido de
giro. Tanto la bomba como el motor
pueden sufrir graves daños si operan
en seco.
TM05 0038 2413
Suministro
eléctrico
Interruptor
de presión
Sello del
cárcamo
Arrancador
magnético
Verde
Interruptor de
desconexión con
fusibles
