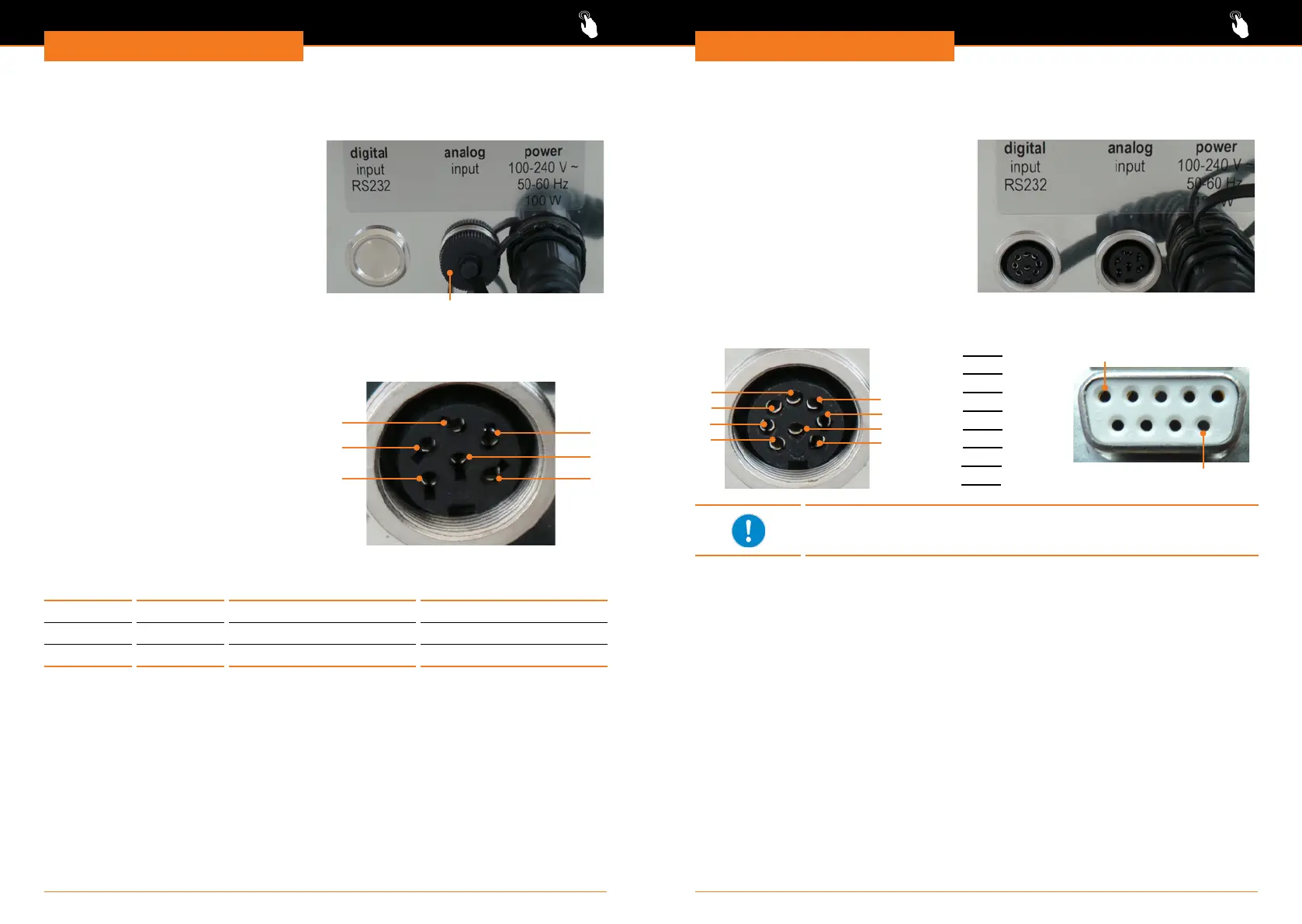

Analoge Schnittstelle
(nur Hei-FLOW Advantage und Hei-FLOW Precision)
Auf der Rückseite des Gerätes bendet
sich eine analoge Schnittstelle zur
externen Steuerung der Pumpe.
Über die Schnittstelle kann die Drehzahl
der Pumpe eingestellt werden.
Die Schnittstellenbuchse ist mit einer
Schraubkappe gegen Schwallwasser
geschützt.
Schraubkappe
Belegung der analogen Schnittstellenbuchse
▪ PIN 1 = +5 V
▪ PIN 2 = Start /Stop
▪ PIN 3 = 0-10 V
▪ PIN 4 = Drehrichtung
▪ PIN 5 = 0 V (GND)
▪ PIN 6 = 4-20 mA
51
2
3
4
6
Analoge Schnittstellenbuchse
Steuer-
spannung
Steuer-
strom
Hei-FLOW Advantage 01
Hei-FLOW Precision 01
Hei-FLOW Advantage 06
Hei-FLOW Precision 06
0 - 0,9 V 0 - 4,9 mA 0 U/min 0 U/min
1 V 5 mA 5 U/min 24 U/min
10 V 20 mA 120 U/min 600 U/min
▪ TTL-Pegel 0 V = Rechtslauf, TTL-Pegel 5 V = Linkslauf
▪ TTL-lmpuls 5 V schaltet ein und bei nächstem Impuls wieder aus. Diese Funktion ist
immer vorhanden (also auch Betrieb intern).
▪ Für die Ansteuerung der Drehrichtung und Ein/Aus steht an der Schnittstellenbuchse
auch eine Spannung von 5 V zur Verfügung, um mit potentialfreien Kontakten
schalten zu können.
▪ Die Erkennung der analogen Schnittstelle erfolgt bei einer Spannung von 0,2 V bzw.
einem Strom von 4 mA;
▪ Hei-FLOW Precision: Im Display wird die Erkennung der Schnittstelle mit den
Buchstaben EA angezeigt. Während der Pumpenantrieb über die analoge Schnittstelle
angesteuert ist, ist die Display-Anzeige nicht aktiv, und von den Tasten ist nur die
Taste „Start/Stop“ aktiv.
Digitale Schnittstelle
(nur Hei-FLOW Precision)
Sie können das Gerät an einen PC
anschließen.
Auf der Rückseite des Gerätes bendet
sich zusätzlich zur analogen Schnittstelle
noch eine digitale Schnittstelle RS 232.
Digitale
Schnittstellenbuchse
Pin-Zuordnung Buchse Kabel an PC
1
5
6
4
2
3
8
7
PIN 1 Pin 1
PIN 2 Pin 6
PIN 3 Pin 2
PIN 4 Pin 7
PIN 5 Pin 3
PIN 6 Pin 8
Pin 7 Pin 4
Pin 8 Pin 5
1
9
Während die Schnittstelle RS 232 aktiv ist, bleiben alle
Bedienelemente und Anzeigen an der Pumpe aktiv und bedienbar.
