Montage Montage
82 83

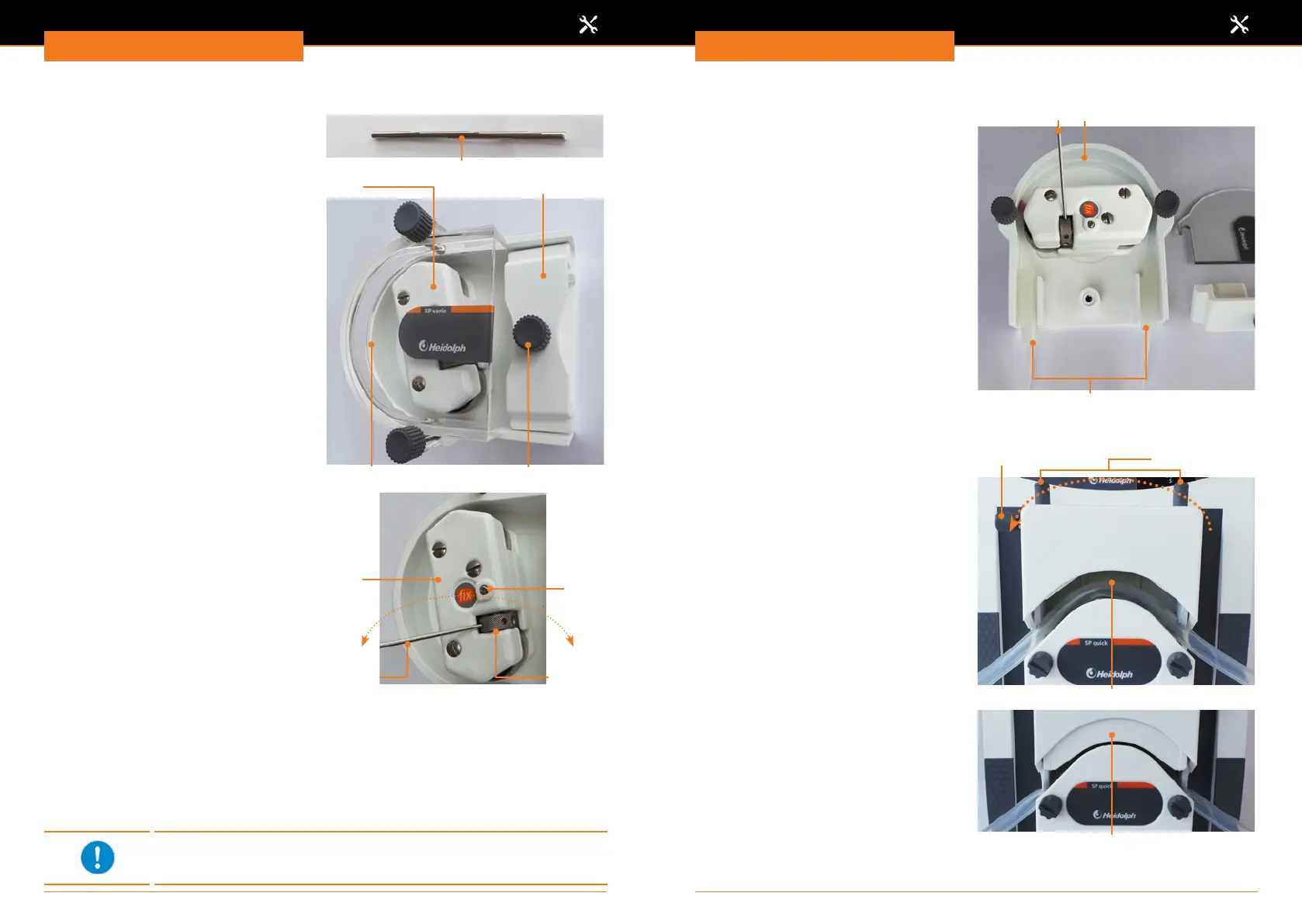

Schläuche Pumpenkopf SP vario
Zusätzliches Montageteil:
1x Hilfsstift
Hilfsstift
Mit dem Pumpenkopf SP vario können
Schläuche mit unterschiedlicher
Wandstärke eingelegt werden.
✓ Entfernen Sie die Schutzscheibe.
➜ Lösen Sie die Klemmschraube, um den
Klemmbügel zu entfernen.
Klemmschraube
Rotor
Klemmbügel
Schutzscheibe
➜ Drehen Sie mit dem Hilfsstift
das Variorad Richtung maximale
Schlauchdicke.
➜ Legen Sie den Schlauch in einem 180°
Bogen in die Führung.
➜ Drehen Sie den Rotor von Hand
so, dass der Schlauch in den Spalt
zwischen den Rollen und Laufäche zu
liegen kommt.
➜ Drehen Sie mit dem Hilfsstift
das Variorad Richtung minimale
Schlauchdicke, bis Sie einen deutlichen
Widerstand spüren.
➜ Drehen Sie die Fixierschraube fest,
um das Variorad in dieser Position zu
xieren.
Variorad
Rotor
Fixier-
schraube
Hilfsstift
maximal minimal
➜ Drehen Sie den Rotor mehrfach, damit der Schlauch mit der ganzen Rollenbreite
gequetscht wird.
➜ Befestigen Sie den Klemmbügel mit der Klemmschraube.
➜ Montieren Sie die Schutzscheibe mit Hilfe der Rändelmuttern.
➜ Überprüfen Sie die korrekte Funktion durch einen kurzen Probelauf.
Der richtige Anpressdruck ist erreicht, wenn bei Rotation Flüssigkeit
gefördert wird und im Stillstand keine Flüssigkeit nachläuft.
Kleine Schläuche: Innendurchmesser 0,8 mm und 1,7 mm
Für Schläuche mit einem Innen-
durchmesser von 1,7 mm oder 0,8 mm
werden 2 Schlauchabschnitte mit den
Pumpenköpfen ausgeliefert.
➜ Schieben Sie beide Schlauchabschnitte
auf den Förderschlauch.
➜ Legen Sie den Schlauch zusammen
mit den Schlauchabschnitten so
in den Pumpenkopf ein, dass die
Schlauchabschnitte genau an der
Klemmstelle positioniert sind.
✓ Die Schlauchabschnitte halten den
kleinen Schlauch sicher geklemmt.
Hilfsstift
Schlauch Ø 1,7 mm / 0,8 mm
Schlauchabschnitte
Schläuche Pumpenkopf SP quick
Der Pumpenkopf SP quick besitzt einen
Schnellspannmechanismus, um Schläuche
einzulegen.
➜ Schwenken Sie den Spannhebel nach
links, um das Schlauchbett zu öffnen.
➜ Drehen Sie beide Klemmschrauben bis
zum Anschlag gegen den Uhrzeigersinn
nach links für maximale Schlauchdicke.
➜ Legen Sie den Schlauch in das
geöffnete Schlauchbett ein.
Klemmschraube
Spannhebel
Schlauchbett: geöffnet
➜ Schwenken Sie den Spannhebel
vorsichtig nach rechts, um das
Schlauchbett zu schließen.
✓ Wenn der Widerstand beim Schließen zu
groß ist, sind die Klemmschrauben nicht
geöffnet oder der Schlauch ist zu groß.
✓ Drehen Sie die beiden Klemmschrauben
im Uhrzeigersinn nach rechts, um den
Schlauch einzuklemmen.
➜ Überprüfen Sie die korrekte Schlauch-
klemmung durch einen kurzen
Probelauf.
Schlauchbett geschlossen
