Montage Montage
78 79

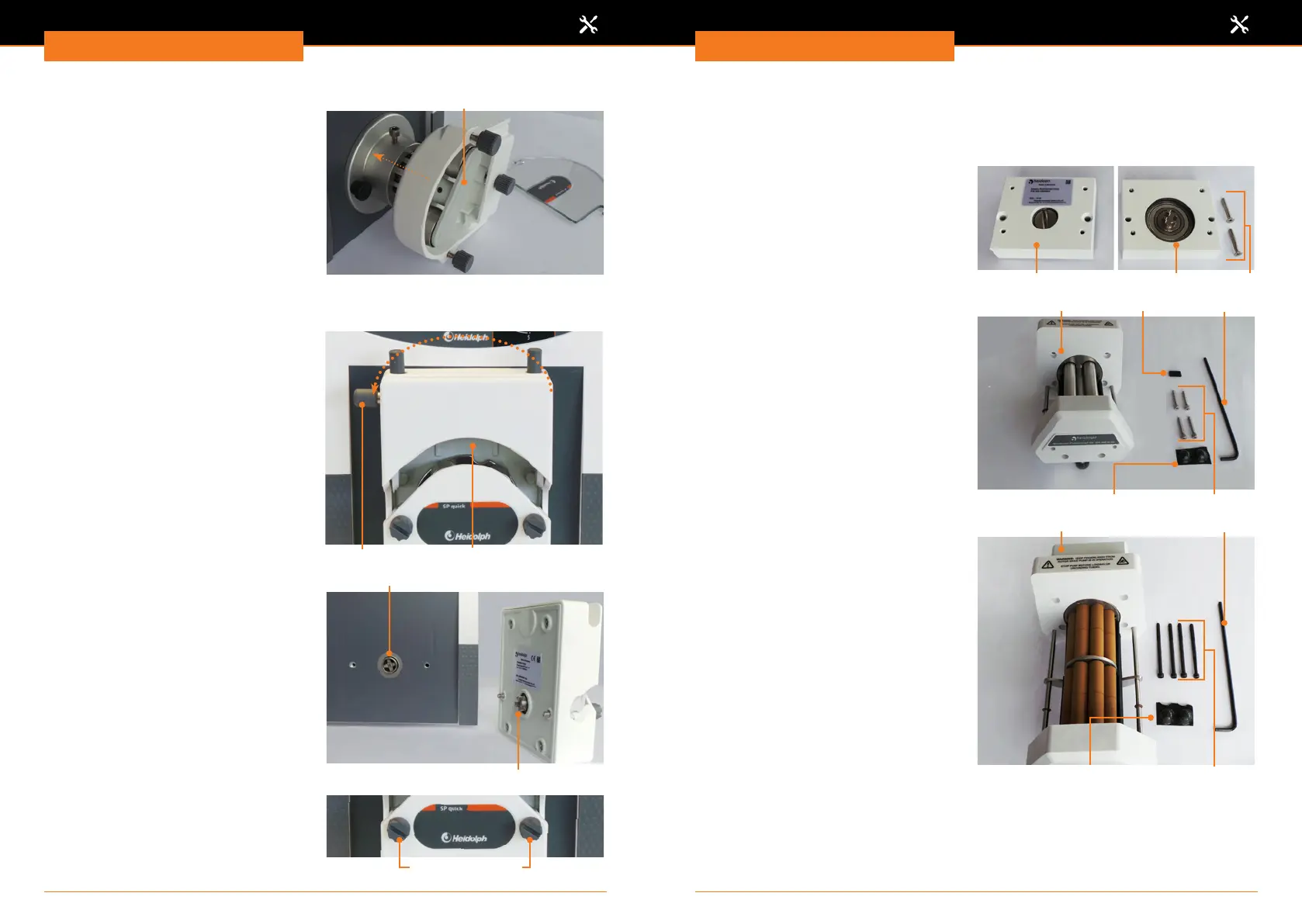

➜ Führen Sie den Pumpenkopf mit
der Kupplung voran in den Flansch,
bis Flansch und Pumpenkopf plan
aneinanderliegen.
➜ Drehen Sie gegebenenfalls den Rotor,
bis die Kupplungen ineinander greifen.
➜ Richten Sie den Pumpenkopf so aus,
wie er zu Ihrer Gefäßanordnung
passt und xieren Sie ihn mit der
Inbusschraube.
➜ Montieren Sie die Schutzscheibe.
Rotor
Pumpenkopf SP quick
➜ Legen Sie den Klemmhebel von rechts
nach links.
✓ Das Schlauchbett am Pumpenkopf ist
geöffnet.
Klemmhebel
Schlauchbett: geöffnet
➜ Drücken Sie den Pumpenkopf so
gegen den Pumpenantrieb, dass die
Kronenkupplung des Pumpenkopfes in
die Kupplung am Pumpenantrieb gleitet.
➜ Drehen Sie gegebenenfalls den
Rotor oder den Pumpenkopf, bis die
Kupplungen ineinander greifen.
Kupplung Pumpenantrieb
Kronenkupplung Pumpenkopf
➜ Ziehen Sie den Pumpenkopf per Hand
mit den 2 Rändelschrauben fest (evtl.
mit einem Schraubendreher oder einer
Münze nachziehen).
Rändelschrauben
Mehrkanalpumpenköpfe
Montageteile
Adapter:
▪ 1x Adapter
▪ 2 x Befestigungsschrauben
Adapter
Rückseite SchraubenVorderseite
Pumpenkopf C 4, C 8
▪ 1x Pumpenkopf
▪ 1x Ersatzmuffe für Mitnahmesteg
▪ 4x Inbusschrauben
▪ 1x Inbusschlüssel
▪ 2x Ersatzfüße
Pumpenkopf C 8
Inbusschrauben
InbusschlüsselMuffe
Ersatzfüße
Pumpenkopf C 12
▪ 1x Pumpenkopf
▪ 4x Inbusschrauben
▪ 1x Inbusschlüssel
▪ 2x Ersatzfüße
Pumpenkopf C 12
Inbusschrauben
Inbusschlüssel
Ersatzfüße
