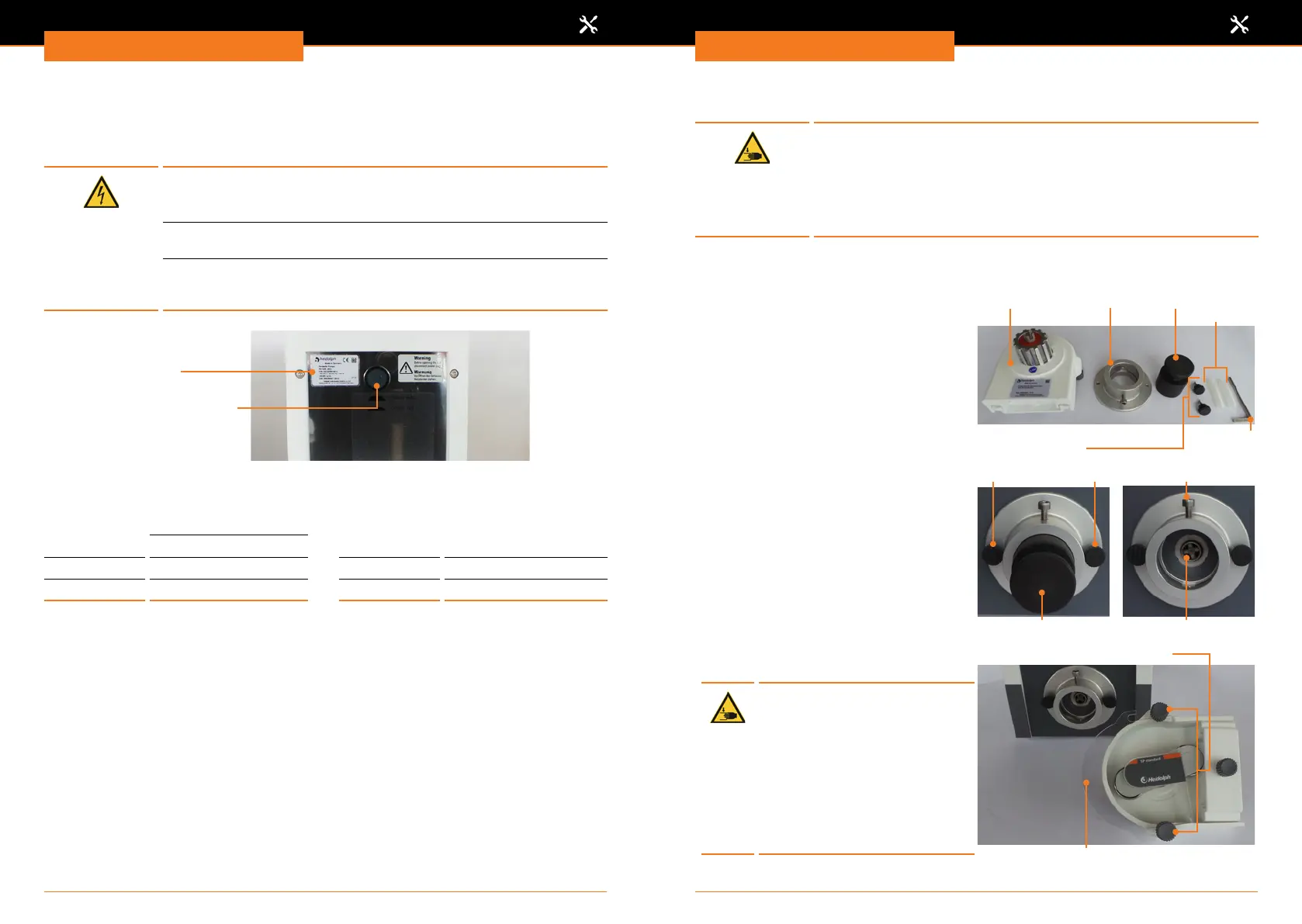

Montage
Elektrischer Anschluss
▪ Reparaturen am Gerät dürfen nur von qualizierten Elektrofachmann durch-
geführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler
Warnung:
Stromschlag-Gefahr
Das Gerät muss an eine geerdete Steckdose angeschlossen werden.
Geräte- und Netzspannung müssen übereinstimmen. Das Typschild
auf der Rückseite des Gerätes gibt die Gerätespannung an.
Bei Lieferung ist das Gerät geerdet. Beim Auswechseln des
Originalsteckers muss am neuen Stecker zwingend der Schutzleiter
angeschlossen werden!
Typschild
EIN-/AUS-Schalter
Farbcode für die Anschlussleitung:
Europa Nordamerika
GRÜN/GELB PE: Schutzleiter (Erde) GRÜN PE: Schutzleiter (Erde)
BLAU N: Nullleiter WEIß N: Nullleiter
BRAUN P: Phase SCHWARZ P: Phase
Das Gerät wird mit dem beigefügten Netzkabel ans Stromnetz angeschlossen.
Falls Sie das Gerät in einem Land mit anderem Stecker-System betreiben möchten:
▪ Der mitgelieferte Stecker darf nur durch einen qualizierten Elektriker ausgewechselt
werden.
▪ Wenn ein Adapter verwendet werden soll, muss dieser geerdet und unter den
örtlichen Bestimmungen zugelassen sein.
Pumpenköpfe montieren
Warnung:
Quetschgefahr!
Beim Einsetzen und Herausnehmen der Pumpenköpfe können Sie
sich die Finger einquetschen, wenn die Pumpe versehentlich anläuft.
Schalten Sie das Gerät immer am Hauptschalter aus, bevor Sie
Pumpenköpfe montieren.
Pumpenköpfe SP standard und SP vario
Montageteile:
▪ 1x Pumpenkopf
▪ 1x Flansch
▪ 1x Führungshilfe
▪ 2x Rändelschraube
▪ 2x Schlauchabschnitt
▪ 1x Inbusschlüssel
Pumpenkopf Flansch
Rändelschrauben
Inbus-
schlüssel
Führungs-
hilfe
Schlauch-
abschnitte
➜ Führen Sie die Führungshilfe in den
Flansch.
➜ Positionieren Sie den Flansch mit der
Führungshilfe vor dem Pumpenantrieb,
so dass die Führungshilfe mittig um die
Gerätekupplung greift.
✓ Die Inbusschraube weist nach oben.
➜ Schrauben Sie den Flansch an beiden
Seiten mit den Rändelschrauben am
Pumpenantrieb fest.
➜ Entfernen Sie die Führungshilfe.
Rändelschrauben Inbusschraube
Führungshilfe
Gerätekupplung
➜ Entfernen Sie die Schutzscheibe von
der Vorderseite des Pumpenkopfs.
Warnung:
Quetschgefahr!
Wenn der Pumpenkopf nicht
abgedeckt ist, können Sie sich
an den rotierenden Teilen die
Finger quetschen.
Montieren Sie immer die Schutz-
scheibe, bevor Sie das Gerät
einschalten und in Betrieb
nehmen.
Schutzscheibe
Rändelschrauben
