I Fran_:ais
REMARQUE :
Lesinformations contenues dans ce manuel sont destinees a vous aider a utiliser eta entretenir I'outil electrique en route securit& Certaines
illustrations de ce manuel peuvent montrer des details ou des fixations qui different de ceux de votre outil electrique. Par ailleurs, dans
certaines illustrations, les protections et les caches ont ere intentionnellement supprimes a des fins d'illustration.

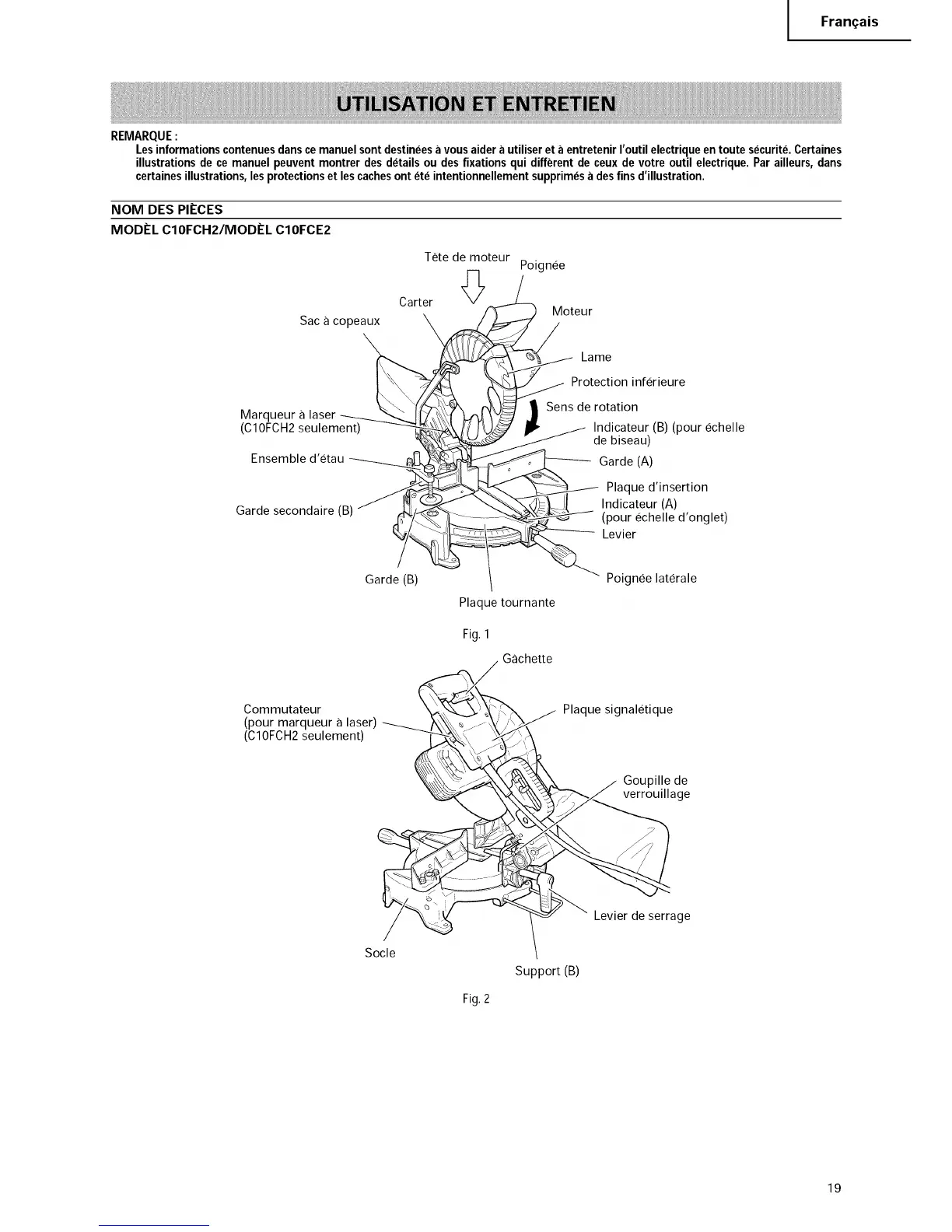

NOM DES PIECES
MODEL C10FCH2/MODEL C10FCE2
Tete de moteur
Poignee
Carter
Sac a copeaux X
e'a, eer
Ensemble d'etau _
Garde secondaire (B) _
Garde (B)
Moteur
Lame
Protection inferieure
Sens de rotation
Indicateur (B) (pour echelle
de biseau)
Garde(A)
Plaque d'insertion
_![ Indicateur (A)
(LPOv_:reChelled'onglet)
Plaque tournante
Fig. 1
Gachette
Poignee laterale
Commutateur
(pour marqueur a laser)
(CIOFCH2seulement)
Plaque signaletique
Goupille de
verrouillage
Socle
Fig. 2
Support (B)
Levier de serrage
19
