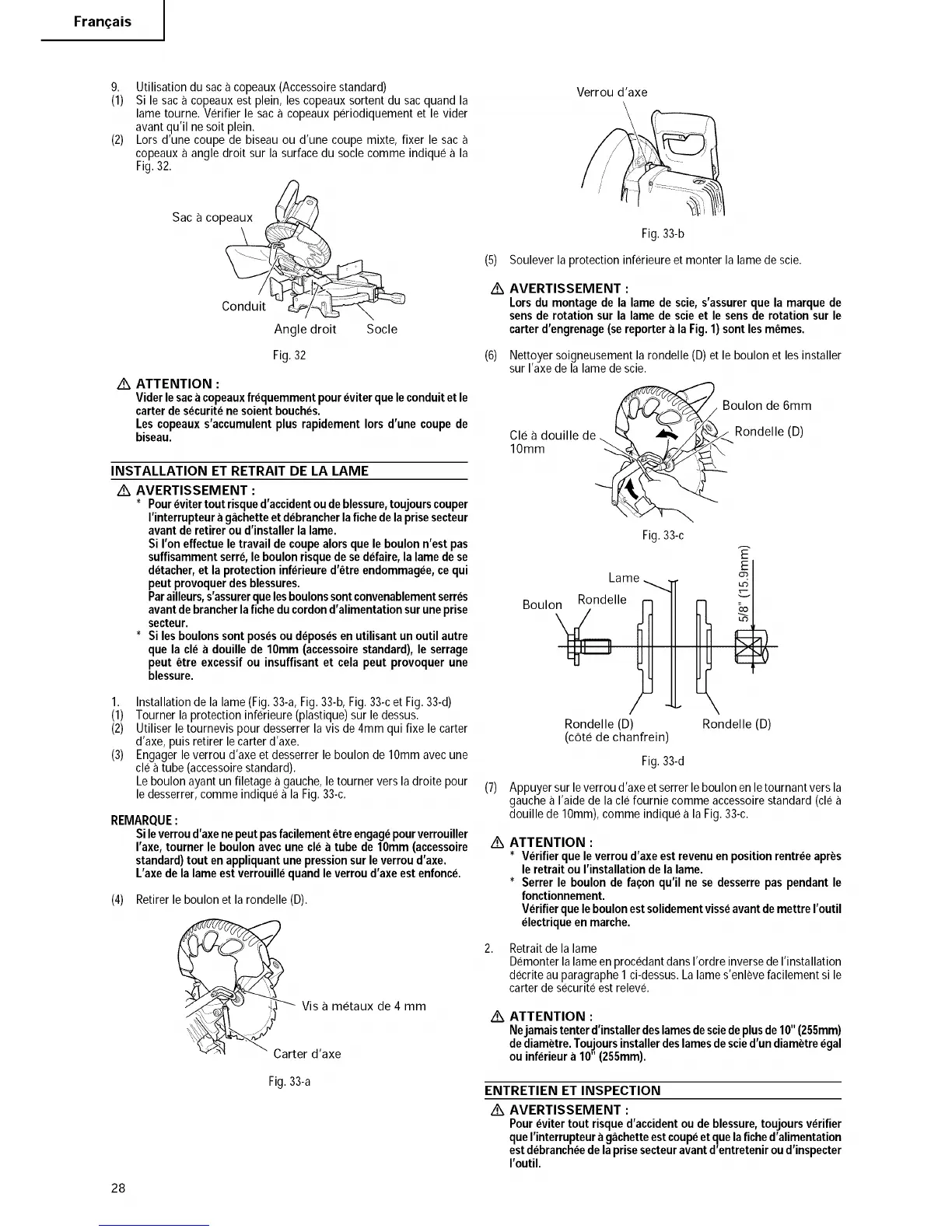

Fran_:ais I
9. Utilisation du sac a copeaux (Accessoire standard)
(1) Si le sac a copeaux est plein, les copeaux sortent du sac quand la
lame tourne. Verifier le sac a copeaux periodiquement et le vider
avant qu'il ne soit plein.
(2) Lors d'une coupe de biseau ou d'une coupe mixte, fixer le sac
copeaux a angle droit sur la surface du socle comme indique a la
Fig.32.
Sac a cop__
• o
Conduit _
Angle droit
_ii .........' i
Socle
Fig. 32
A ATTENTION :
Vider le sac a copeaux frequemment pour eviter que le conduit et le
carter de securite ne soient bouches.
Les copeaux s'accumulent plus rapidement Iors d'une coupe de
biseau.
INSTALLATION ET RETRAIT DE LA LAME
Z_ AVERTISSEMENT :
* Pourevitertoutrisqued'accidentoudeblessure,toujourscouper
I'interrupteura gachetteetdebrancherlafichedelaprisesecteur
avantderetireroud'installerla lame.
Si Yoneffectueletravaildecoupealorsque leboulonWestpas
suffisammentserre,leboulonrisquedesedefaire,la lamedese
detacher,et laprotectioninferieured'etreendommagee,cequi
peutprovoquerdesblessures.
Parailleurs,s'assurerque lesboulonssontconvenablementserres
avantdebrancherlaficheducordond'alimentationsuruneprise
secteur.
* Silesboulonssontposesoudeposesen utilisantun outilautre
que la clea douillede lOmm(accessoirestandard),le serrage
peut _tre excessifou insuffisantet cela peut provoquerune
blessure.
1. Installationde la lame (Fig.33-a,Fig. 33-b,Fig. 33-cet Fig. 33-d)
(1) Tourner laprotection inferieure (plastique)sur le dessus.
(2) Utiliser letournevis pour desserrerla vis de 4mmqui fixe le carter
d'axe, puis retirer lecarter d'axe.
(3) Engagerle verroud'axe et desserrerle boulon de10mm avecune
cle atube (accessoirestandard).
Leboulon ayantunfiletage a gauche,letourner vers la droite pour
le desserrer,comme indique a la Fig.33-c.
REMARQUE:
Sileverroud'axenepeutpasfacilement_treengagepourverrouiller
I'axe,tournerleboulonavecuneclea tube de 10mm(accessoire
standard)toutenappliquantunepressionsur leverroud'axe.
L'axede lalameestverrouillequand leverroud'axeest enfonc&
(4) Retirerle boulon etla rondelle (D).
Vis a metaux de 4 mm
arter d'axe
Fig. 33-a
28
Verrou d'axe
Fig. 33-b
(5) Soulever la protection inferieure et monter la lame de scie.
A AVERTISSEMENT :
Lors du montage de la lame de scie, s'assurer que la marque de
sens de rotation sur la lame de scie et le sens de rotation sur le
carter d'engrenage (se reporter a la Fig. 1) sont les m_mes.
(6) Nettoyer soigneusement la rondelle (D) et le boulon et les installer
sur I'axe de la lame de scie.
Cle a douille de
lOmm ---
q
Boulon de 6mm
Rondelle (D)
Fig.33-c
Lame
Rondelle h__l" _[1
Boulo_
Rondelle (D)
(c6te de chanfrein)
E
E
o_
LI3
v
Rondelle (D)
Fig. 33-d
(7) Appuyer surleverrou d'axeet serrerleboulon enletournant versla
gauchea I'aidede lacle fournie comme accessoirestandard (cle
douille de 10mm),comme indiquea la Fig.33-c.
/N ATTENTION :
* Verifier que le verrou d'axe est revenu en position rentree apres
leretrait ou I'installation de la lame.
* Serrer le boulon de fat;on qu'il ne se desserre pas pendant le
fonctionnement.
Verifier que le boulon est solidement visse avant de mettre I'outil
electrique en marche.
Retrait de la lame
Demonter la lame en procedant dans I'ordre inverse de I'installation
decrite au paragraphe 1 ci-dessus. La lame s'enleve facilement si le
carter de securite est releve.
/N ATTENTION :
Nejamaistenterd'installerdeslamesdesciedeplusde10"(255mm)
dediametre.Toujoursinstallerdeslamesdescied'undiametreegal
ouinferieura 10"(255mm).
ENTRETIEN ET INSPECTION
/N AVERTISSEMENT :
Pourevitertout risqued'accidentoude blessure,toujoursverifier
queI'interrupteura gachetteestcoupeetque lafiched'alimentation
estdebrancheede laprisesecteuravantd'entreteniroud'inspecter
I'outil.
