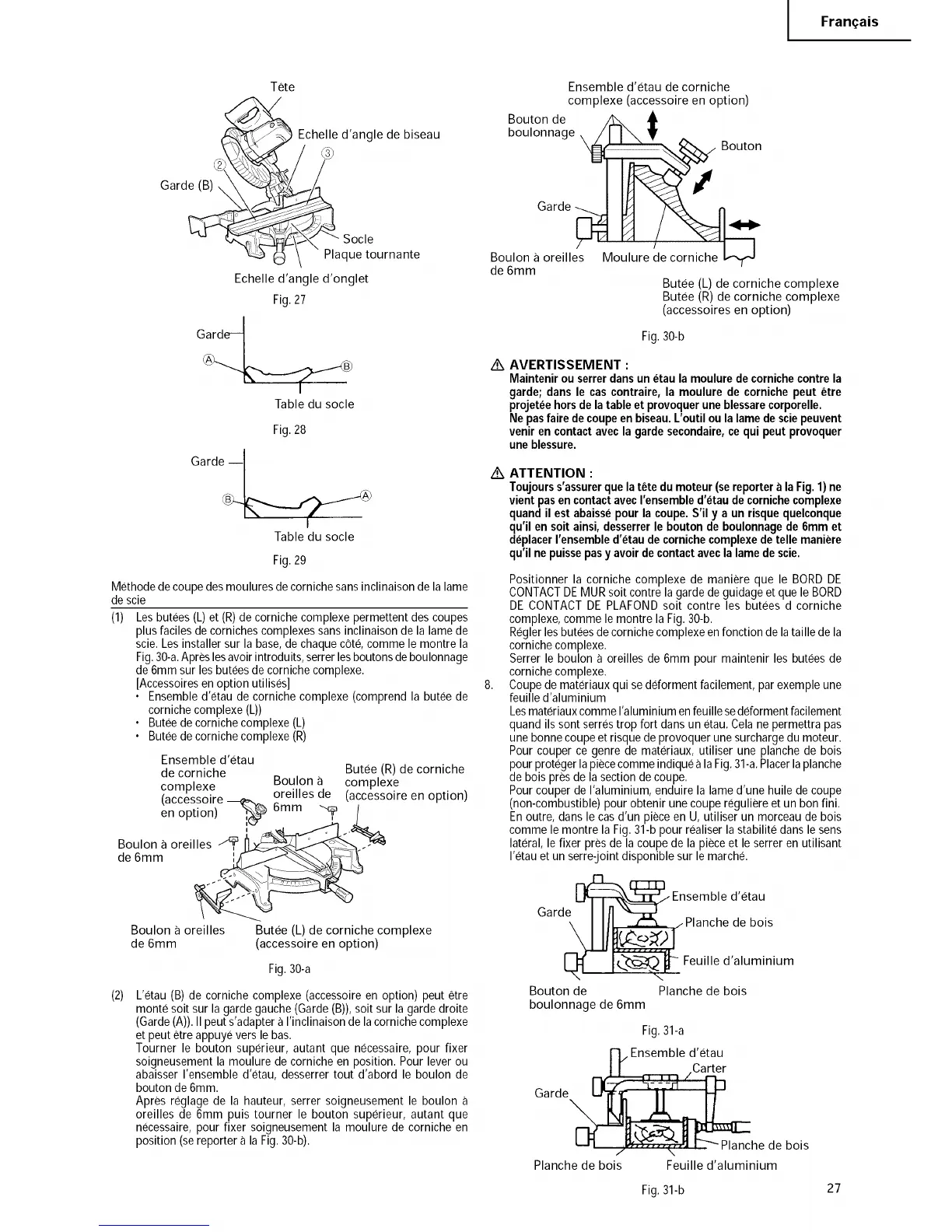

Hitachi Koki C10FCH2 - Page 27

I Fran_:ais
Tete
Garde (B) \
Echelle d'angle de biseau
Socle
Plaque tournante
Echelle d'angle d'onglet
Fig. 27
Gard_
Table du socle
Fig. 28
Garde --I
Table du socle
Fig.29
Methode de coupe des moulures de corniche sans inclinaison de la lame
de scie
(1) Les butees (L) et (R) de corniche complexe permettent des coupes
plus faciles de corniches complexes sans inclinaison de la lame de
scie. Les installer sur la base, de chaque cote, comme le montre la
Fig. 30-a. Apres les avoir introduits, serrer les boutons de boulonnage
de 6mm sur les butees de corniche complexe.
[Accessoires en option utilises]
• Ensemble d'etau de corniche complexe (comprend la butee de
corniche complexe (L))
• Butee de corniche complexe (L)
• Butee de corniche complexe (R)
Ensemble d'etau
de corniche Butee (R) de corniche
complexe Boulon a complexe
oreilles de (accessoire en option)
(accessoire
en option) _ 6mm _ /
dBO_lO_n'aoreilles _._-
Boulon a oreilles Butee (L) de corniche complexe
de 6ram (accessoire en option)
Fig.30-a
(2) L'etau (B) de corniche complexe (accessoire en option) peut etre
monte soit sur la garde gauche (Garde (B)), soit sur la garde droite
(Garde (A)). II peut s'adapter a I'inclinaison de la corniche complexe
et peut etre appuye vers le bas.
Tourner le bouton superieur, autant que necessaire, pour fixer
soigneusement la moulure de corniche en position. Pour lever ou
abaisser I'ensemble d'etau, desserrer tout d'abord le boulon de
bouton de 6mm.
Apres reglage de la hauteur, serrer soigneusement le boulon
oreilles de 6mm puis tourner le bouton superieur, autant que
necessaire, pour fixer soigneusement la moulure de corniche en
position (se reporter a la Fig. 30-b).
Ensemble d'etau de corniche
complexe (accessoire en option)
Bouton de
boulonnage \ Bouton
Garde
Boulon a oreilles
de 6mm
Moulure de corniche
Butee (L) de corniche complexe
Butee (R) de corniche complexe
(accessoires en option)
Fig.30-b
/k AVERTISSEMENT :
Maintenirou serrerdans un etau la moulurede cornichecontrela
garde;dans le cascontraire, la moulurede cornichepeut _tre
projeteehorsde la tableet provoqueruneblessarecorporelle.
Nepasfaire de coupeenbiseau.L'outil oula lamede sciepeuvent
veniren contactavecla gardesecondaire,ce quipeutprovoquer
uneblessure.
A_ATTENTION :
Toujourss'assurerquelat_te dumoteur(sereportera la Fig.1)ne
vientpasen contactavecrensemble d'etaudecornichecomplexe
quandil est abaissepourla coupe.S'ily a un risquequelconque
qu'il en soit ainsi,desserrerleboutonde boulonnagede 6mm et
deplacerrensemble d'etaude cornichecomplexede tellemaniere
qu'ilnepuissepasy avoirde contactavecla lamedescie.
Positionner la corniche complexe de maniere que le BORD DE
CONTACT DE MUR soit contre la garde de guidage et que le BORD
DE CONTACT DE PLAFOND soit contre les butees d corniche
complexe, comme le montre la Fig. 30-b.
Regler les butees de corniche complexe en fonction de la taille de la
corniche complexe.
Serrer le boulon a oreilles de 6mm pour maintenir les butees de
corniche complexe.
Coupe de materiaux qui se ddorment facilement, par exemple une
feuille d'aluminium
Les materiaux comme I'aluminium en feuille se ddorment facilement
quand ils sont serres trop fort dans un etau. Cela ne permettra pas
une bonne coupe et risque de provoquer une surcharge du moteur.
Pour couper ce genre de materiaux, utiliser une planche de bois
pour proteger la piece comme indique a la Fig. 31-a. Placer la planche
de bois pres de la section de coupe.
Pour couper de I'aluminium, enduire la lame d'une huile de coupe
(non-combustible) pour obtenir une coupe reguliere et un bon fini.
En outre, dans le cas d'un piece en U, utiliser un morceau de bois
comme le montre la Fig. 31-b pour realiser la stabilite dans le sens
lateral, le fixer pres de la coupe de la piece et le serrer en utilisant
I'etau et un serre-joint disponible sur le marche.
[_=_ Ensemble d'etau
Garde I Ill -,,x_,..p
x I Ill _ ..Planchedebois
__ Feuille d'aluminium
Bouton de Planche de bois
boulonnage de 6mm
Fig.31-a
n/Ensemble d'etau
II /Carter
Garde_he de bois
/ N
Planche de bois Feuille d'aluminium
Fig.31-b 27
