Espahol I
r] _ Conjunto de tornillo de carpintero
I r Abrazadera
Escuadra de __III _
guia
,_'2;.'f..'-_..':%_ I------ Tablon de madera
/ \
Tablon de madera Vidriera corrediza de aluminio
Fig.31-b
9. Formadeutilizar labolsa parael polvo (Accesorioest_indar)
(1) Cuandolabolsaparaelpolvo esteIlenadepolvo,dicho polvosaldr_i
soplado de la bolsa para el polvo cuando gire la hoja de sierra.
Compruebeperiodicamentey vaciela bolsapara el polvo antesde
que se Ilene.
(2) Duranteel corteen bisely compuesto,fije labolsa parael polvoen
angulorecto conrelaciona lasuperficiedela basecomo semuestra
en la Fig.32.
/
Bolsa para el
polvo _
Angulo recto Base
Fig.32
./_ PRECAUCION:
Vacie frecuentemente la bolsapara el polvo paraevitar que se
atasquenelconductoy lacubiertade seguridad.
Duranteel corteenbiselse acumularam_ispolvodeIo normal.

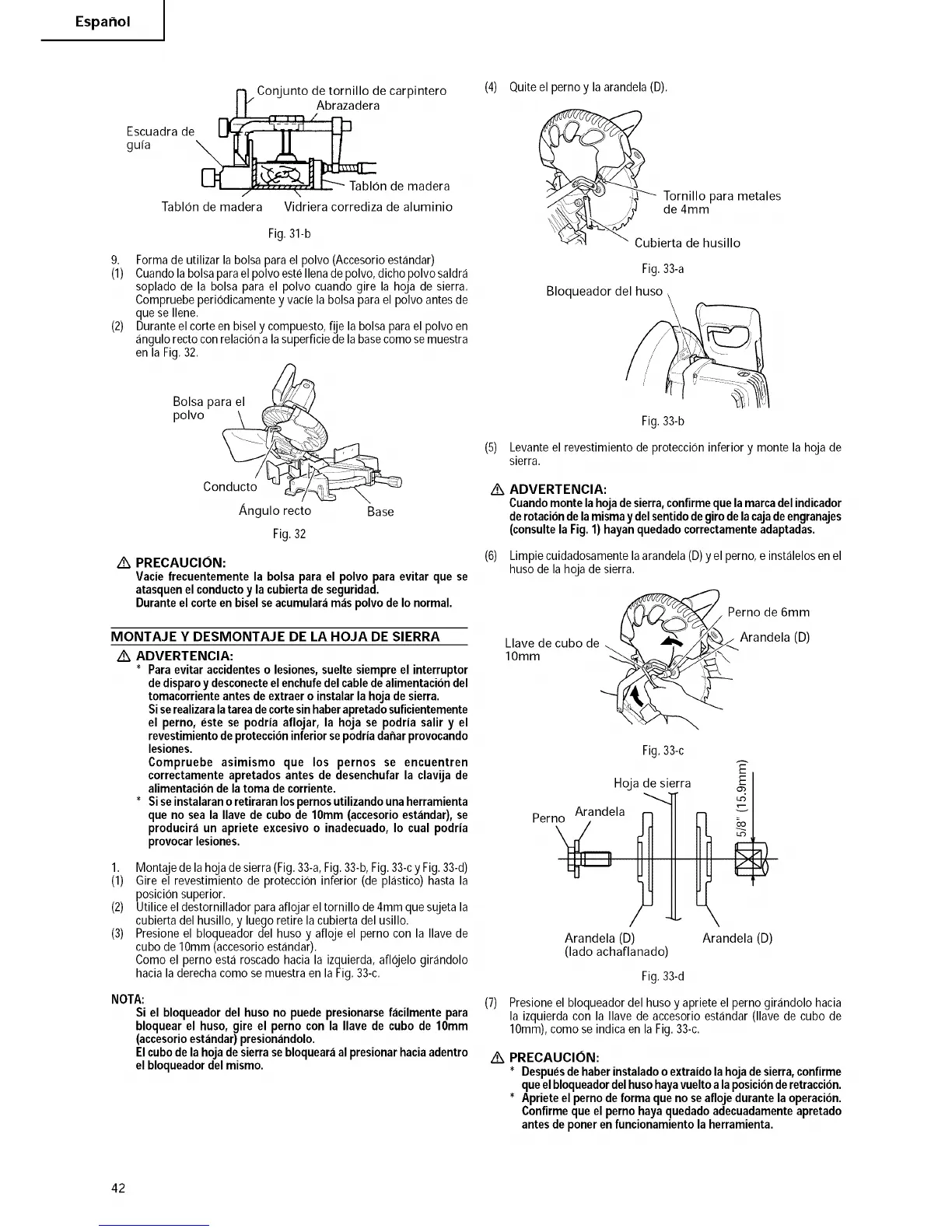

MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA
./_ ADVERTENCIA:
Paraevitaraccidenteso lesiones,sueltesiempreel interruptor
dedisparoy desconecteelenchufedelcabledealimentaciondel
tomacorrienteantesdeextraeroinstalarlahojade sierra.
Siserealizaralatareadecortesin haberapretadosuficientemente
el perno, este se podria aflojar, la hoja se podria salir y el
revestimientodeproteccioninferiorsepodriadaharprovocando
lesiones.
Compruebe asimismo que los pernos se encuentren
correctamenteapretadosantes de desenchufarla clavija de
alimentaciondela tomadecorriente.
Si seinstalaranoretiraranlospernosutilizandounaherramienta
que no seala Ilavede cubode 10mm(accesorioest_indar),se
producir_iun apriete excesivoo inadecuado,Io cual podria
provocarlesiones.
1. Montajede lahojadesierra(Fig.33-a,Fig.33-b,Fig.33-cy Fig.33-d)
(1) Gire el revestimiento de proteccion inferior (de plastico) hasta la
posicion superior.
(2) Utilice el destornillador paraaflojar eltornillo de4mmque sujetala
cubierta del husillo,y luego retire la cubiertadel usillo.
(3) Presioneel bloqueador del huso y afloje el perno con la Navede
cubo de10mm (accesorioestandar).
Como el perno est_iroscado hacia la izquierda,afl6jelo girandolo
haciala derechacomose muestraen la Fig.33-c.
NOTA:
Si el bloqueador del huso no puede presionarse f_icilmente para
bloquear el huso, gire el perno con la Ilave de cubo de lOmm
(accesorio est_indar)presion_indolo.
El cubo de la hoja de sierra se bloquear_ial presionar hacia adentro
el bloqueador del mismo.
(4) Quiteel pernoy laarandela(D).
Tornillo para metales
de 4mm
Cubierta de husillo
Fig.33-a
Bloqueador del huso
Fig.33-b
(5) Levanteel revestimiento deproteccion inferior y monte la hojade
sierra.
/_ ADVERTENCIA:
Cuandomontelahojadesierra,confirmequela marcadelindicador
derotaciondelamismay delsentido degirodelacajadeengranajes
(consultela Fig.1)hayanquedadocorrectamenteadaptadas.
(6)
(7)
Limpie cuidadosamentela arandela(D)yel perno,e instalelosenel
huso de lahoja desierra.
Llave de cubo de
lOmm
Perno de 6mm
_ Arandela (D)
Fig.33-c
E
Hoja de sierra E
Ob
Perno Arandela
Arandela (D)
(lado achaflanado)
Arandela (D)
Fig.33-d
Presioneel bloqueadordel husoy apriete el perno girandolo hacia
la izquierda con la Navede accesorioestandar (llave de cubo de
10mm),como se indicaen la Fig.33-c.
/_ PRECAUCION:
Despuesdehaberinstaladooextraidolahojadesierra,confirme
queelbloqueadordelhusohayavueltoa laposicionderetraccion.
Aprieteel pernode forma quenoseaflojedurantela operacion.
Confirmequeel pernohayaquedadoadecuadamenteapretado
antesde poner enfuncionamiento la herramienta.
42
