Hitachi Koki C10FCH2 - Operacion y Mantenimiento; Nomenclatura de Partes

I Espahol
NOTA:
Lainformaci6ncontenidaenestemanualhasidodisenadaparaayudarlea realizarunaoperaci6nseguray amantenerlaherramientaelectrica.
Algunasilustracionesde estemanualpuedenmostrardetalleso dispositivosdiferentesa losde supropiaherramientaelectrica,

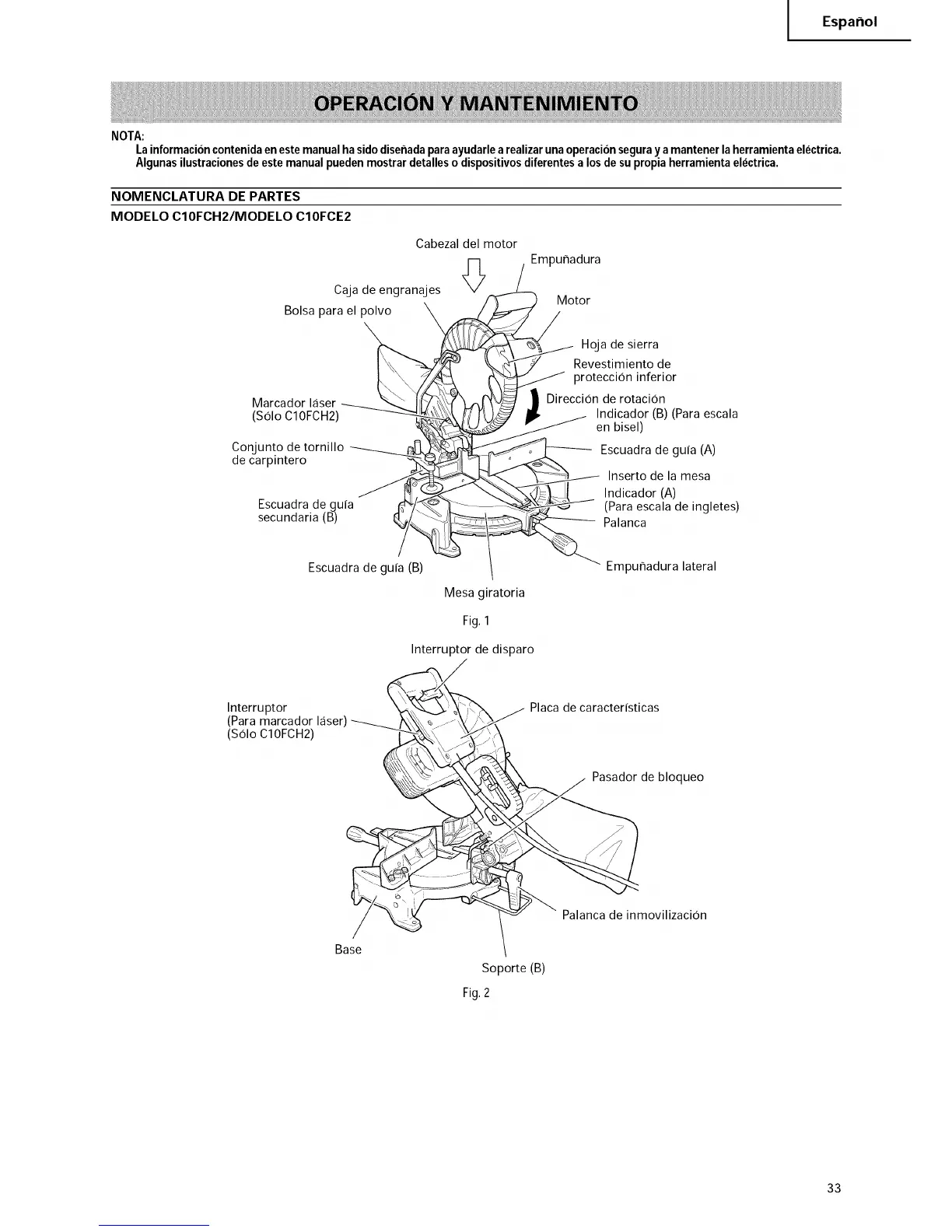

NOMENCLATURA DE PARTES
MODELO C10FCH2/MODELO C10FCE2
Cabezal del motor
Empuhadura
Caja de engranajes
Bolsa para el polvo
Motor
Marcador laser
(Solo Cl0FCH2)
Conjunto de tornillo
de carpintero
Escuadra de guia
secundaria (B)
Hoja de sierra
Revestimiento de
proteccion inferior
Direccion de rotacion
Indicador (B) (Para escala
en bisel)
Escuadra de guia (A)
Inserto de la mesa
Indicador (A)
(Para escala de ingletes)
Palanca
Escuadra de guia (B)
Mesa giratoria
Fig. 1
Interruptor de disparo
Empuffadura lateral
Interruptor
(Para marcador laser)
(Solo ClOFCH2)
Placa de caracterfsticas
Pasador de bloqueo
Palanca de inmovilizacion
Base
Soporte (B)
Fig. 2
