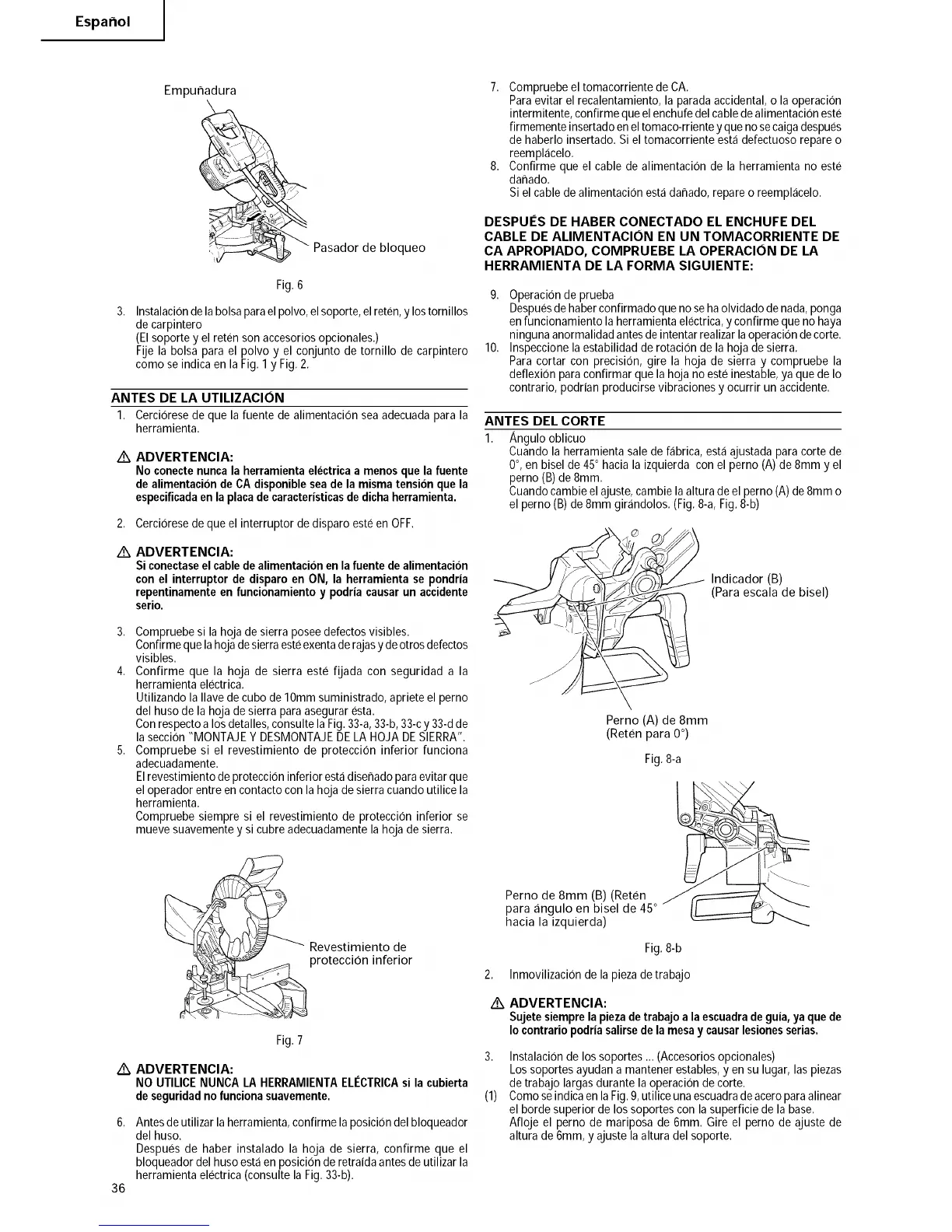

Hitachi Koki C10FCH2 - Antes de la Utilizacion; Antes Delcorte

Espahol I
Empuffadura
Pasador de bloqueo
Fig.6
Instalacion de la bolsa para el polvo, el soporte, el reten, y lostornillos
de carpintero
(El soporte y el reten son accesorios opcionales.)
Fije la bolsa para el polvo y el con junto de tornillo de carpintero
como se indica en la Fig. 1 y Fig. 2.
ANTES DE LA UTILIZACION
1. Cerciorese de que la fuente de alimentacion sea adecuada para la
herramienta.
/k
2,
/k
ADVERTENCIA:
No conecte nunca la herramienta electrica a menos que la fuente
de alimentacion de CA disponible sea de la misma tension que la
especificada en la placa de caracteristicas de dicha herramienta.
Cerciorese de que el interruptor de disparo este en OFF.
ADVERTENCIA:
Siconectaseel cabledealimentacionenla fuente dealimentacion
conel interrupterde disparoen ON, la herramientase pondria
repentinamenteen funcionamiento y podriacausarun accidente
serio.
3. Compruebe si la ho,jade sierra posee defectos visibles.
Confirme que la ho,jade sierra este exenta de rajas y de otros defectos
visibles.
4. Confirme que la ho,ja de sierra este fijada con seguridad a la
herramienta electrica.
Utilizando la Ilave de cubo de 10ram suministrado, apriete el perno
del huso de la ho,jade sierra para asegurar esta.
Con respecto a los detalles, consulte la Fig. 33-a, 33-b, 33-c y 33-d de
la seccion "MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA".
5. Compruebe si el revestimiento de proteccion inferior funciona
adecuadamente.
El revestimiento de proteccion inferior esta disehado para evitar que
el operador entre en contacto con la ho,jade sierra cuando utilice la
herramienta.
Compruebe siempre si el revestimiento de proteccion inferior se
mueve suavemente y si cubre adecuadamente la ho,ja de sierra.
Revestimiento de
proteccion inferior
Fig.7
/_ ADVERTENCIA:
NO UTILICENUNCALA HERRAMIENTAELI_CTRICAsi la cubierta
deseguridadnofuncionasuavemente.
36
Antes de utilizar la herramienta, confirme la posicion del bloqueador
del huso.
Despues de haber instalado la ho,ja de sierra, confirme que el
bloqueador del huso esta en posicion de retraida antes de utilizar la
herramienta electrica (consulte la Fig. 33-b).
7. Compruebe el tomacorriente de CA.
Para evitar el recalentamiento, la parada accidental, o la operacion
intermitente, confirme que el enchufe del cable de alimentacion este
firmemente insertado en el tomaco-rriente y que no se caiga despues
de haberlo insertado. Si el tomacorriente esta defectuoso repare o
reemplacelo.
8. Confirme que el cable de alimentacion de la herramienta no este
dahado.
Si el cable de alimentacion esta dahado, repare o reemplacelo.
DESPUleS DE HABER CONECTADO EL ENCHUFE DEL
CABLE DE ALIIVIENTACION EN UN TOMACORRIENTE DE
CA APROPIADO, COMPRUEBE LA OPERACION DE LA
HERRAMIENTA DE LA FORMA SIGUIENTE:
9. Operacion de prueba
Despues de haber confirmado que no se ha olvidado de nada, ponga
en funcionamiento la herramienta electrica, y confirme que no haya
ninguna anormalidad antes de intentar realizar la operacion de corte.
10. Inspeccione la estabilidad de rotacion de la ho,jade sierra.
Para cortar con precision, gire la ho,ja de sierra y compruebe la
deflexion para confirmar que la ho,ja no este inestable, ya que de Io
contrario, podrian producirse vibraciones y ocurrir un accidente.
ANTES DEL CORTE
1. Angulo oblicuo
Cuando la herramienta sale de fabrica, esta a,justada para corte de
0°, en bisel de 45° hacia la izquierda con el perno (A) de 8ram y el
perno (B) de 8ram.
Cuando cambie el a,juste, cambie la altura de el perno (A) de 8ram o
el perno (B) de 8ram girandolos. (Fig. 8-a, Fig. 8-b)
Indicador (B)
(Para escala de bisel)
2,
/k
Perno (A) de 8mm
(Reten para 0°)
Fig.8-a
Perno de 8mm (B) (Reten
para angulo en bisel de 45 °
hacia la izquierda)
Fig. 8-b
Inmovilizacion de la pieza de traba,jo
ADVERTENCIA:
Su,jete siempre la pieza de trabajo a la escuadra de guia, yaque de
Io contrario podria salirsede la mesa y causar lesiones serias.
3. Instalacion de los soportes ... (Accesorios opcionales)
Los soportes ayudan a mantener estables, y en su lugar, las piezas
de traba,jo largas durante la operacion de corte.
(1) Como se indica en la Fig. 9, utilice una escuadra de acero para alinear
el borde superior de los soportes con la superficie de la base.
Aflo,je el perno de mariposa de 6ram. Gire el perno de a,juste de
altura de 6ram, y a,juste la altura del soporte.
