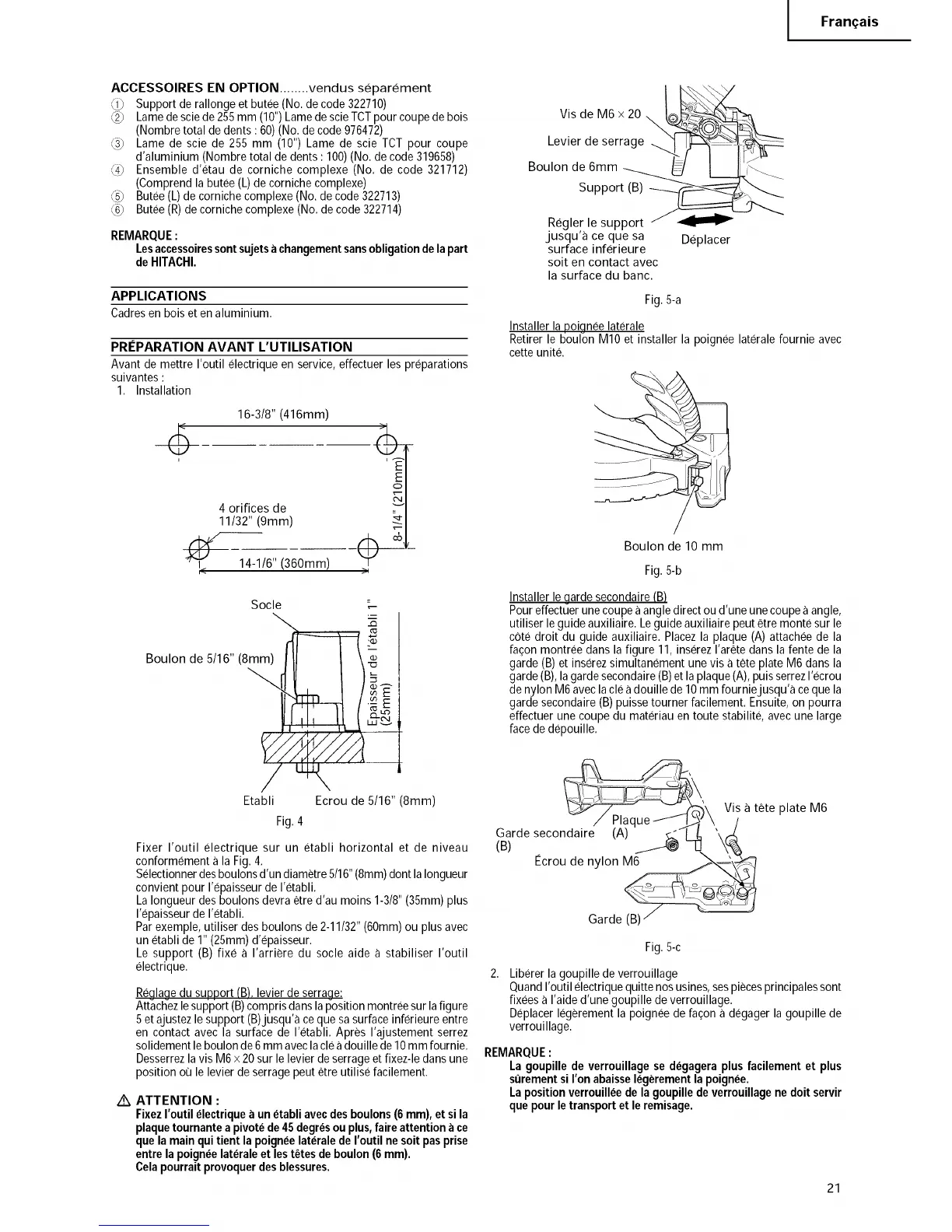

I Fran_:ais
ACCESSOIRES EN OPTION ........ vendus separement
[1_ Support derallonge et butee(No.decode 322710)
_2# Lamedesciede255mm (10")LamedescieTCTpour coupedebois
(Nombretotal de dents : 60)(No. decode976472)
[3# Lame de scie de 255 mm (10") Lame de scie TCT pour coupe
d'aluminium (Nombretotal dedents : 100)(No. decode 319658)
[4# Ensemble d'etau de corniche complexe (No. de code 321712)
(Comprendla butee(L)de cornichecomplexe)
[5_ Butee(L)de cornichecomplexe(No. decode322713)
[6_ Butee(R)decorniche complexe(No.de code322714)
REMARQUE :
Lesaccessoiressontsujets achangement sansobligation de la part
de HITACHI.
APPLICATIONS
Cadresen boiset enaluminium.
PRI_PARATION AVANT L'UTILISATION
Avant de mettre I'outil electrique en service, effectuer les preparations
suivantes :
1. Installation
16-3/8" (416mm)
6
4 orifices de jl_
11/32" (9mm)
14-116" (360ram)
,( )1
Socle _-
Boulon de 5116" (8
UI;I; II
Etabli Ecrou de 5116" (8ram)
Fig.4
Fixer I'outil electrique sur un etabli horizontal et de niveau
conformementa la Fig.4.
Selectionnerdesboulonsd'un diametre5/16"(8mm)dont laIongueur
convientpour I'epaisseurde I'etabli.
LaIongueur desboulonsdevra etred'au moins 1-3/8"(35mm)plus
I'epaisseurdeI'etabli.
Parexemple, utiliser desboulonsde 2-11/32"(60mm)ou plusavec
un etablide 1" (25mm)d'epaisseur.
Le support (B)fixe a I'arriere du socle aide a stabiliser I'outil
electrique.
Reglagedusupport (B) levierde serrage:
Attachezlesupport(B)comprisdanslaposition montreesur lafigure
5 et ajustezle support (B)jusqu'a ceque sa surfaceinferieureentre
en contact avec la surface de I'etabli. Apres I'ajustement serrez
solidementle boulonde6 mm aveclacleadouille de10mmfournie.
Desserrezla vis M6x 20sur lelevier deserrageetfixez-ledansune
position ou le levierdeserragepeut etre utilise facilement.
A ATTENTION :
FixezI'outilelectriquea unetabliavecdesboulons(6mm),et sila
plaquetournanteapivotede45degresouplus,faireattentiona ce
que lamainqui tientla poigneelateralede I'outUne soitpasprise
entrelapoigneelateraleet lest6tes deboulon(6mm).
Celapourraitprovoquerdesblessures.
BoL:_i_red:Zrenr rage "_ _t_/J__
Regleii:i_; t (p__
jusqu'a ce que sa Deplacer
surface inferieure
soit en contact avec
la surface du banc.
Fig.5-a
Installer lapoignee laterale
Retirer le boulon M10 et installer la poignee lateralefournie avec
cette unite.
Boulon de 10 mm
Fig.5-b
Installer legarde secondaire(B)
Poureffectuerune coupeaangledirect oud'une unecoupea angle,
utiliser le guideauxiliaire.Leguideauxiliaire peutetre montesur le
cote droit du guide auxiliaire. Placezla plaque (A) attacheede la
faqonmontree dans la figure 11,inserez I'ar¢tedans lafente de la
garde (B) et inserezsimultanementune visa tete plate M6 dans la
garde(B),la gardesecondaire(B)et laplaque(A),puis serrezI'ecrou
denylon M6aveclaclea douille de10mm fourniejusqu'a ceque la
garde secondaire(B)puissetourner facilement.Ensuite,on pourra
effectuer unecoupe du materiau entoute stabilite, avecune large
facededepouille.
_\ Visa tete plate M6
GB_rdesecondaire i_,-)_-_"YL_ \'\(_
Ecrouden lo°
Garde
Fig.5-c
Libererla goupille deverrouillage
QuandI'outil electriquequitte nosusines,sespiecesprincipalessont
fixeesa I'aided'une goupille de verrouillage.
Deplacerlegerementla poignee defaqona degager la goupille de
verrouillage.
REMARQUE:
La goupillede verrouillagesedegageraplus facilement et plus
sdrementsi I'onabaisselegerementla poignee.
Lapositionverrouilleede la goupilledeverrouillagene doit servir
que pourle transportet leremisage.
21
