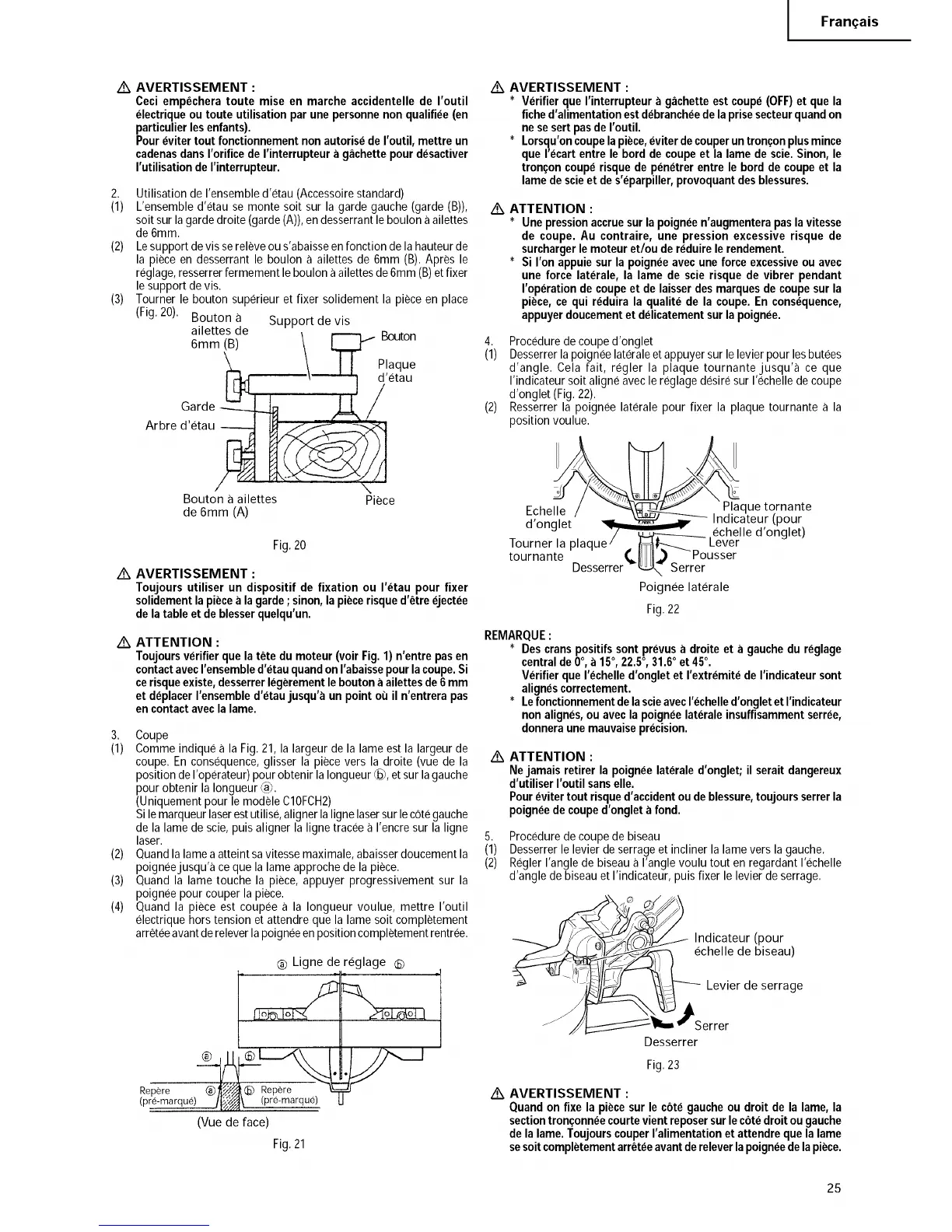

I Fran_:ais
,& AVERTISSEMENT :
Ceciempecheratoute mise en marche accidentellede I'outil
electriclueou touteutilisationpar unepersonnenonclualifiee(en
particulierlesenfants).
Pourevitertoutfonctionnement nonautorisede I'outil,mettreun
cadenasdansI'orificede I'interrupteura gachettepourdesactiver
I'utilisationde I'interrupteur.
2.
(1)
(2)
(3)
Utilisation de I'ensembled'etau (Accessoirestandard)
L'ensembled'etau se monte soit sur la garde gauche (garde (B)),
soit sur lagardedroite (garde(A)),endesserrantleboulon aailettes
de6mm.
Lesupport devis sereleveous'abaisseenfonction dela hauteurde
la piece en desserrant le boulon a ailettes de 6mm (B). Apres le
reglage,resserrerfermementleboulon aailettesde6mm(B)etfixer
le support de vis.
Tourner le bouton superieur et fixer solidement la piece en place
(Fig.20). Bouton a Support de vis
ailettes de , _ -
6mm (B) \ [_ B3uton
\ [l Plaque
I 4,4 _ d'etau
Arbre _rt_2__
Bouton a ailettes Piece
de 6ram (A)
Fig.20
,& AVERTISSEMENT :
Toujoursutiliser un dispositif de fixation ou I'etau pour fixer
solidementla piecea lagarde;sinon,la piecerisqued'etreejectee
dela tableet de blessercluelclu'un.
/_ ATTENTION :
Toujoursverifierquelatete dumoteur(voirFig.1)n'entrepasen
contactavecI'ensembled'etaucluandonI'abaissepourlacoupe.Si
cerisqueexiste,desserrerlegerementleboutonaailettesde6 mm
et deplacerI'ensembled'etaujusclu'a un pointo(Jil n'entrerapas
encontactaveclalame.
3. Coupe
(1) Commeindique a la Fig.21, la largeurde la lame est la largeurde
coupe. Enconsequence,glisser la piecevers la droite (vue de la
position deI'operateur)poyrobtenir laIongueur@, etsur lagauche
pour obtenir la Iongueur@.
(Uniquementpour le moduleC10FCH2)
Silemarqueurlaserestutilise,alignerlalignelasersurlecotegauche
de la lamede scie, puis aligner la lignetracee a I'encresur la ligne
laser.
(2) Quandlalamea atteintsavitessemaximale,abaisserdoucementla
poigneejusqu'a ce que la lame approchede la piece.
(3) Quand la lame touche la piece, appuyer progressivement sur la
poignee pour couperla piece.
(4) Quand la piece est coupee a la Iongueur voulue, mettre I'outil
electriquehors tension et attendreque la lame soit completement
arreteeavantdereleverlapoigneeenpositioncompletementrentree.
® Ligne de reglage ®
(Vue de face)
Fig.21
/_ AVERTISSEMENT :
* Verifierque I'interrupteura gachetteest coups(OFF)et que la
fiched'alimentationestdebrancheedelaprisesecteurcluandon
nesesert pasdeI'outil.
* Lorsclu'oncoupelapiece,eviterdecouperuntronc;onplusmince
clueI'ecartentre lebordde coupeet la lamede scie.Sinon,le
tronc;oncouperisquede penetrerentre le bord de coupeet la
lamede scieet des'eparpiller,provocluantdesblessures.
/_ ATTENTION :
* Unepressionaccruesur la poignee n'augmenterapaslavitesse
de coupe. Au contraire, une pression excessiverisque de
surchargerlemoteuret/ou de reduirele rendement.
* Si I'onappuiesur la poignee avecune forceexcessiveouavec
une force laterale, la lame de scie risque de vibrer pendant
I'operationde coupeet de laisserdesmarquesde coupesurla
piece,ce cluireduirala clualitede la coupe. Enconsecluence,
appuyerdoucementet delicatementsur lapoignee.
4. Proceduredecouped'onglet
(1) Desserrerlapoigneelateraleet appuyersur lelevier pourlesbutees
d'angle. Cela faR, regler la plaque tournante jusqu'a ce que
I'indicateur soit aligne avecle reglagedesiresur I'echelledecoupe
d'onglet (Fig.22).
(2) Resserrerla poignee laterale pour fixer la plaque tournante a la
position voulue.
Echelle Pla( ue tornante
d'onglet (pour
Tourner la _ Lechelle d'onglet)
tournante ' t l/I;i1 _Pousser
Desserrer _ Serrer
Poignee laterale
Fig.22
REMARQUE:
* Descranspositifssont prevusa droiteeta gauchedureglage
centralde0°,a 15°,22.5°, 31.6° et 450.
VerifierclueI'echelled'ongletet I'extremitede I'indicateursont
alignescorrectement.
* Lefonctionnementdela scieavecI'echelled'ongletetI'indicateur
nonalignes,ou avecla poigneelateraleinsuffisamment serree,
donneraunemauvaiseprecision.
A ATTENTION :
Nejamais retirer lapoigneelateraled'onglet;il seraitdangereux
d'utiliserI'outilsanselle.
Pourevitertoutrisqued'accidentoudeblessure,toujoursserrerla
poigneede couped'ongleta fond.
5. Proceduredecoupede biseau
(1) Desserrerle levier deserrageet incliner la lamevers la gauche.
(2) Regler I'anglede biseaua I'angle voulu tout en regardantI'echelle
d'angle de biseauet I'indicateur,puis fixer le levier deserrage.
Indicateur (pour
echelle de biseau)
Levier de serrage
Serrer
Desserrer
Fig.23
/_ AVERTISSEMENT :
Quandon fixe la piecesurle c6tegaucheoudroitde la lame, la
sectiontron(;onneecourtevientreposersurlec6tedroitougauche
dela lame.ToujourscouperI'alimentationet attendrecluelalame
sesoitcompletementarreteeavantdereleverlapoigneedelapiece.
25
