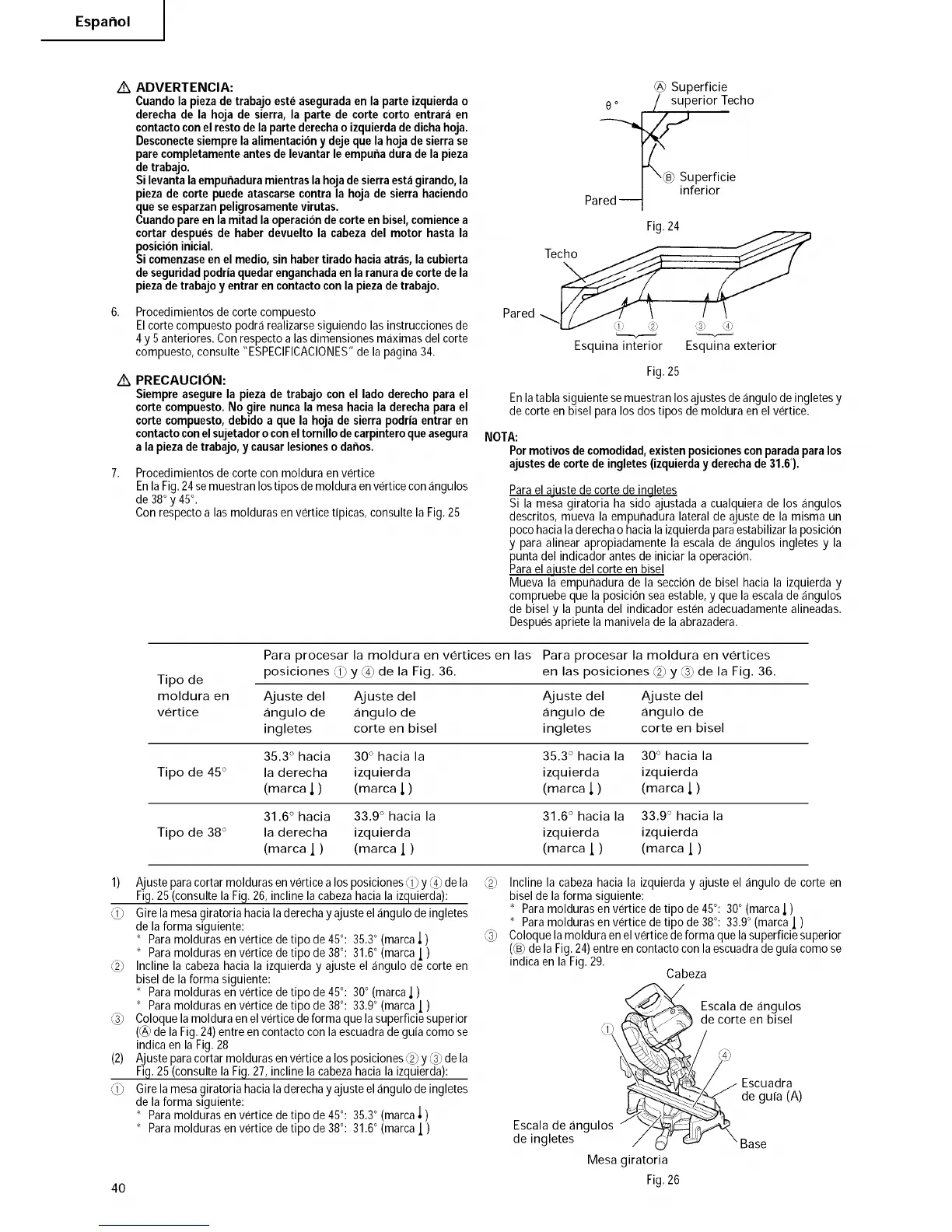

Hitachi Koki C10FCH2 - Page 40

Espahol I
ADVERTENCIA:
Cuandolapiezade trabajoesteaseguradaen la parteizquierdao
derechade la hoja de sierra,la parte de corte cortoentraraen
contactoconel restodela partederechaoizquierdade dichahoja.
Desconectesiemprela alimentaciony dejequela hojade sierrase
parecompletamenteantesdelevantarleempuhadurade la pieza
detrabajo.
Silevantala empunaduramientraslahojadesierraestagirando,la
piezade cortepuedeatascarsecontrala hojade sierrahaciendo
queseesparzanpeligrosamentevirutas.
Cuandopareenlamitadla operacionde corteenbisel,comiencea
cortardespuesde haber devueltola cabezadel motor hastala
posicioninicial.
Si comenzaseen el medio,sinhabertiradohaciaatr_is,lacubierta
deseguridadpodriaquedarenganchadaenla ranuradecortede la
piezadetrabajoy entraren contactoconlapiezade trabajo.
Procedimientosde cortecompuesto
Elcortecompuesto podra realizarsesiguiendo lasinstruccionesde
4y 5anteriores.Conrespectoalas dimensionesmaximasdel corte
compuesto,consulte"ESPEClFICAClONES"de lapagina34.
PRECAUCION:
Siempreasegurela piezade trabajoconel lado derechoparael
cortecompuesto.No gire nuncala mesahaciala derechaparael
cortecompuesto,debidoa quela hojade sierrapodriaentraren
contactoconelsujetadoroconeltornillodecarpinteroqueasegura
a la piezadetrabajo,y causarlesionesodahos.
Procedimientosde corteconmoldura envertice
Enla Fig.24semuestranlostiposdemolduraenverticeconangulos
de38°y 45°,
Conrespectoalas moldurasenvertice tipicas,consultela Fig,25
@ Superficie
e ° / superior Techo
f/
_) Superficie
Pared ---t inferior
Fig.24
Tec ,J
Esquina interior Esquina exterior
Fig.25
Enlatablasiguientesemuestranlos ajustesde_ingulode ingletesy
decorte enbisel para losdostipos de moldura enel vertice,
NOTA:
Pormotivosdecomodidad,existenposicionesconparadaparalos
ajustesde cortede ingletes(izquierday derechade 31.6").
Para el ajuste de corte de ingletes
Si la mesa giratoria ha sido ajustada a cualquiera de los angulos
descritos, mueva la empuhadura lateral de ajuste de la misma un
poco hacia la derecha o hacia la izquierda para estabilizar la posicion
y para alinear apropiadamente la escala de angulos ingletes y la
punta del indicador antes de iniciar la operacion.
Para el ajuste del corte en bisel
Mueva la empuhadura de la seccion de bisel hacia la izquierda y
compruebe que la posicion sea estable, y que la escala de angulos
de bisel y la punta del indicador esten adecuadamente alineadas.
Despues apriete la manivela de la abrazadera.
Tipo de
moldura en
vertice
Tipo de 45°
Tipo de 38°
Para procesar la moldura en vertices en
posiciones _1_y _4_de la Fig. 36.
Ajuste del Ajuste del
_ingulo de _ingulo de
ingletes corte en bisel
las Para procesar la moldura en vertices
en las posiciones _2_y _3_de la Fig. 36.
Ajuste del Ajuste del
_ingulo de _ingulo de
ingletes corte en bisel
35.3 ° hacia 30 ° hacia la
la derecha izquierda
(marca _ ) (marca _,)
35.3 ° hacia la 30 ° hacia la
izquierda izquierda
(marca _,) (marca _,)
31.6 ° hacia 33.9 ° hacia la
la derecha izquierda
(marca J.) (marca J.)
31.6 ° hacia la 33.9 ° hacia la
izquierda izquierda
(marca J,) (marca J, )
1) Ajuste para cortar molduras en vertice a los posiciones _1_y _4_de la
Fig, 25 (consulte la Fig. 26, incline la cabeza hacia la izquierda):
_1_ Gire la mesa giratoria hacia la derecha y ajuste el angulo de ingletes
de la forma siguiente:
* Para molduras en vertice de tipo de 45°: 35.3° (marca _)
* Para molduras en vertice de tipo de 38°: 31.6° (marca 1)
_2_ Incline la cabeza hacia la izquierda y ajuste el angulo de corte en
bisel de la forma siguiente:
* Para molduras en vertice de tipo de 45°: 30° (marca J,)
* Para molduras en vertice de tipo de 38°: 33.9° (marca 1)
_3_ Coloque la moldura en el vertice de forma que la superficie superior
(@ de la Fig. 24) entre en contacto con la escuadra de guia como se
indica en la Fig, 28
(2) Ajuste para cortar molduras en vertice a los posiciones _2_y _3_de la
Fig. 25 (consulte la Fi9. 27, incline la cabeza hacia la izquierda):
_1_ Gire la mesa giratoria hacia la derecha y ajuste el angulo de ingletes
de la forma siguiente:
* Para molduras en vertice de tipo de 45°: 35.3° (marca J,)
* Para molduras en vertice de tipo de 38°: 31.6° (marca J,)
_2_ Incline la cabezahacia la izquierda y ajuste el angulo de corte en
bisel de laforma siguiente:
* Paramoldurasenvertice de tipo de45°: 30° (marcaJ,)
* Paramoldurasenvertice de tipo de38°: 33.9° (marca1)
_3_ Coloquela molduraenelvertice deforma quela superficiesuperior
(_) dela Fig.24)entreen contactoconlaescuadradeguiacomo se
indicaen la Fig,29,
Cabeza
Escala de angulos
de corte en bisel
Escuadra
de guia (A)
Escala de angulos
de ingletes Base
Mesa giratoria
40 Fig.26
