VERKABELUNG
WARNUNG:
Stellen Sie sicher, dass die Schrauben der Klemmleiste fest
angezogen sind.
VORSICHT:
Stellen Sie sicher, dass die Lüfter des Innen- und des −
Außengeräts still stehen, bevor Sie mit der Arbeit an der
Verkabelung oder einer der regelmäßigen Prüfungen
beginnen.
Schützen Sie die Kabel, Abussleitung, elektrischen Bauteile
−
usw. vor Beschädigung durch Ratten oder andere Kleintiere.
Ungeschützte Bauteile werden möglicherweise von Ratten
beschädigt. Im schlimmsten Fall kann es zu einem Brand
kommen.
Umwickeln Sie die Kabel mit einer zusätzlichen Isolierung,
−
und dichten Sie die Kabelanschlussaussparungen mit
Dichtungsmaterial ab, um das Produkt vor Kondenswasser
und Insekten zu schützen.
Sichern Sie die Kabel mit der Kabelklemme im Inneren des
−
Innengeräts.
Führen Sie die Kabel durch die Aussparung in der seitlichen
−
Abdeckung, wenn Sie eine Kabelführung verwenden.
Sichern Sie das Kabel der Fernbedienung mit einer
−
Kabelschelle innerhalb des Schaltkastens.
Die elektrische Verkabelung muss den lokalen und
−
nationalen Richtlinien entsprechen. Wenden Sie sich im
Hinblick auf Normen, Vorschriften, Verordnungen usw. an
die für Sie zuständige Behörde.
Überprüfen Sie, ob das Erdungskabel sicher angeschlossen
−
ist.
Schließen Sie eine Sicherung mit entsprechender Kapazität
−
an.
GEFAHR:
Schalten Sie den Netzschalter aus, bevor Sie an Kabelan-
schlüssen arbeiten.
Prüfen Sie, ob das Erdungskabel entsprechend den lokalen
und nationalen Vorschriften einwandfrei angeschlossen,
gekennzeichnet und befestigt ist.
HINWEIS:
Bei mehreren Stromversorgungsquellen überprüfen und
testen Sie sicherheitshalber, ob alle ausgeschaltet sind.
13.2. STROMKABELANSCHLUSS DER RASC-GERÄTE

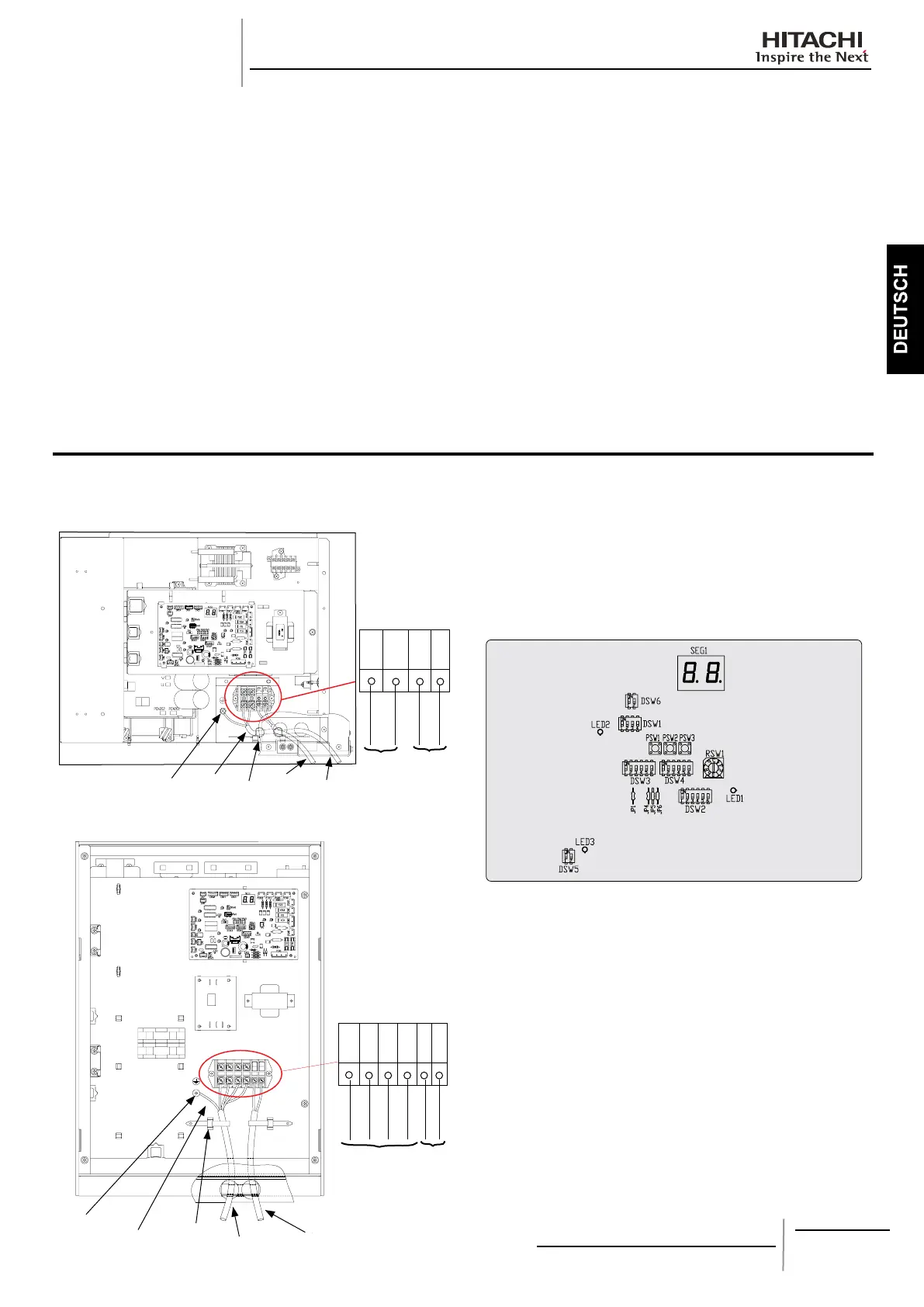

Die Stromkabelanschlüsse des RASC-Geräts sind unten dargestellt:
RASC-3/5HVRNE
¡
L1 L2
N
1 2
WS 230V
5 V GS
Stromkabel
Übertragungs
kabel
Erdklemme
Stromkabel
Klemme
Stromkabel
Übertragungskabel
RASC-10HRNE ¡
Stromkabel
L1 L2 L3 N 1 2
400V WS
Stromkabel
5 V GS
Übertragungs
kabel
Erdklemme
Stromkabel
Klemme
Übertragungskabel
13.2.1. EINSTELLEN DER DIP-SCHALTER DES RASC-
GERÄTS
Anzahl und Position der DIP-Schalter ¡
Die PCB im RASC-Gerät ist mit 5 verschiedenen DIP-
Schaltern, einem Schiebeschalter und drei Druckschaltern
ausgestattet. Sie sind folgendermaßen angeordnet:
HINWEIS:
Das Symbol „
▄
„ gibt die Position der Dip-Schalter an. Die
Abbildungen zeigen die werkseitige oder nachträgliche
Einstellung.
VORSICHT:
Vor der Einstellung von Dip-Schaltern muss die Stromver-
sorgung ausgeschaltet werden. Werden die Schalter bei
eingeschalteter Stromversorgung eingestellt, sind diese
Einstellungen ungültig.
