102
PMML0140A rev.1 - 07/2009
VERKABELUNG

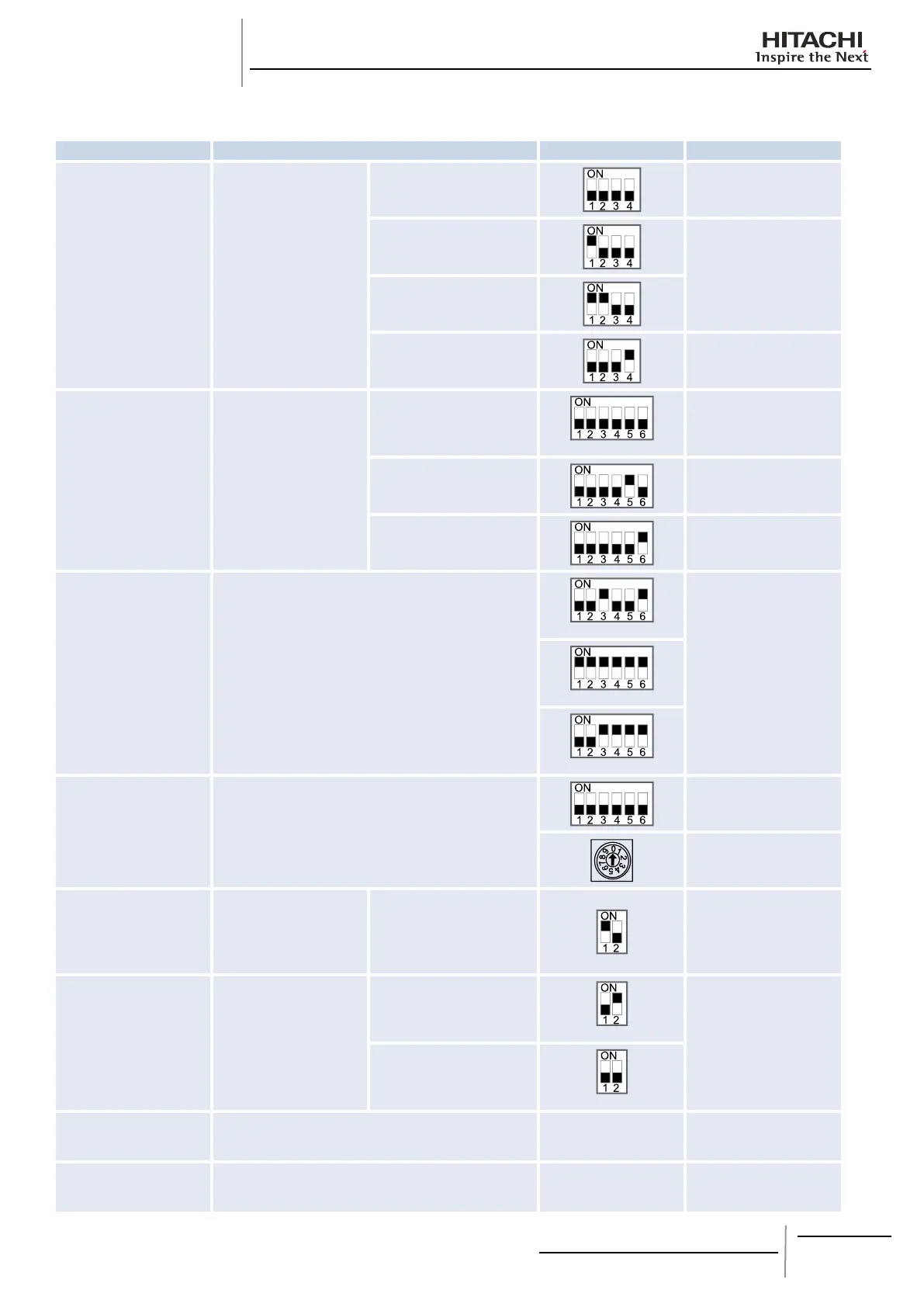

Dip-Schalter Funktion Einstellung Bemerkungen
DSW1 Testlauf
Werkseinstellung
Testlauf für Kühlbetrieb
Ein durchgehender 2
Stunden dauernder
Betrieb erfolgt ohne
Thermo-AUS.
Der 3-Minuten-Intervall für
den Kompressorschutz
ist während des Testlaufs
nicht aktiviert.
Testlauf für Heizbetrieb
Erzwungener
Kompressorstopp
Kompressorbetrieb ist
während des Betriebs
ausgesetzt.
DSW2
Leitungslänge /
Funktionsauswahl
Werkseinstellung
(6m~30m)
Einstellung
Funktionsauswahl
Funktionsauswahl durch
PSW eingestellt.
Auswahl externer Eingang/
Ausgang
Auswahl externer
Eingang/Ausgang durch
PSW eingestellt.
DSW3 Leistungseinstellungen
RASC-3HVRNE
Einstellung der Nr. ist
erforderlich.
RASC-5HVRNE
RASC-10HRNE
DSW4 & RSW1 Einstellung der Kühlkreislaufnr.
Einstellung für die
Zehnerstelle
Einstellung für der letzten
Stelle
DSW5
Einstellung des
Endklemmenwiderstands
Werkseitige Einstellung
Endwiderstand ist ON
Wärmequelle; sind 2
oder mehr Geräte in
demselben H-Link-
System vorhanden,
stellen Sie Pin Nr. 1 von
DSW5 bei dem 2. Gerät
auf „OFF“.
DSW6 Stromquellenauswahl
Werkseitige Einstellung
(230V)
RASC-3/5HVRNE
Einstellung der Nr. ist
erforderlich.
Werkseitige Einstellung
(400V)
RASC-10HRNE
JP1 Deaktiviert: jährlicher Kühlbetrieb - -
JP5
Deaktiviert: Unterbindung des gleichzeitigen
Entfrostungsbetriebs
- -
