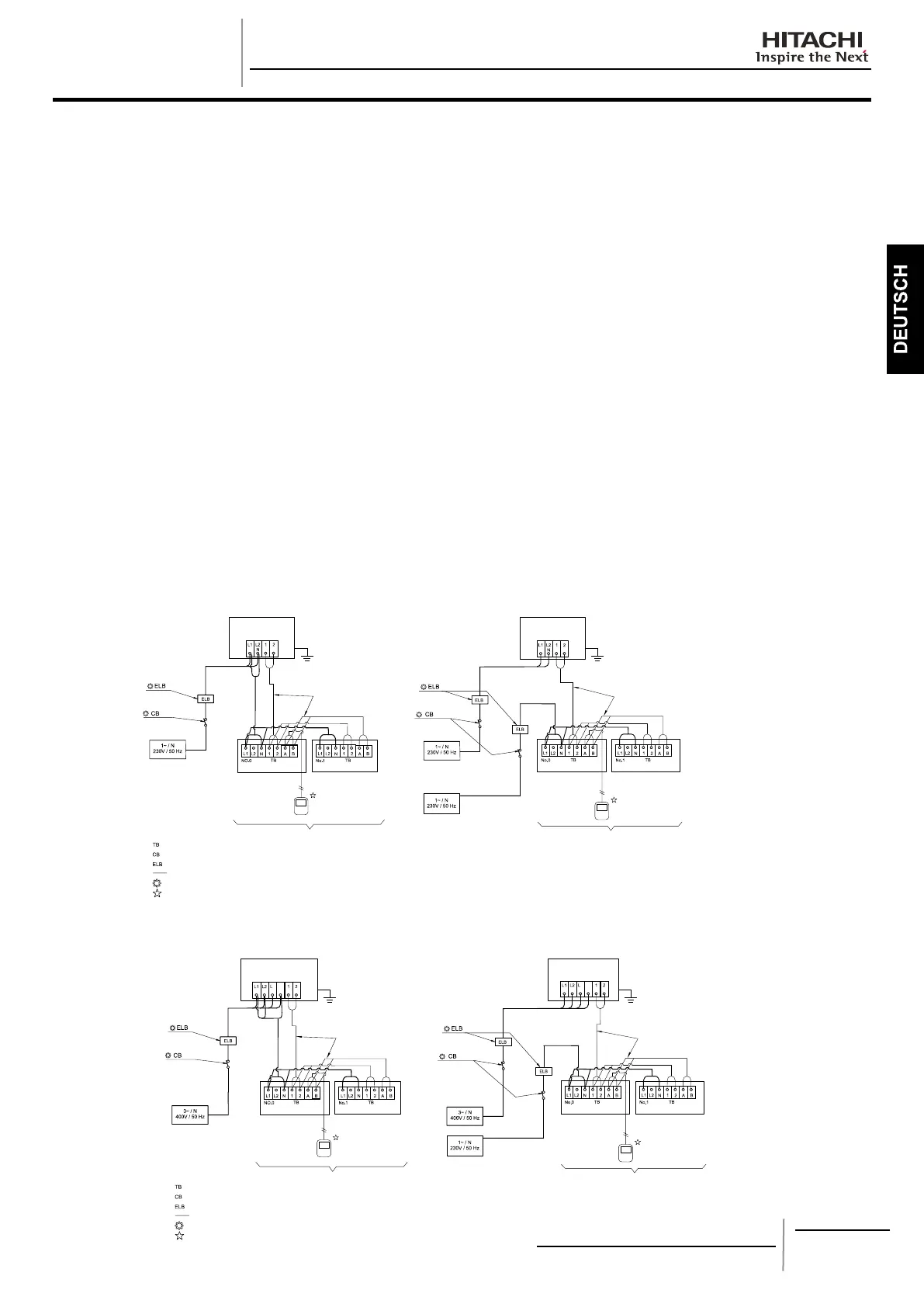

VERKABELUNG
13.3. ALLGEMEINE VERKABELUNG
RASC-(3/5)HVRNE ¡
Stromversorgung vom RASC-Gerät zum Innengerät Unabhängige Stromversorgung des RASC-Geräts und des Innengeräts
RASC-Gerät
des Systems Nr. 0
RASC-Gerät
des Systems Nr. 0
Betriebsleitung (abgeschirmtes
Torsionskabel
oder abgeschirmtes
paarverseiltes Kabel)
5 V GS (ungepolte
Übertragung,
H-LINK-System)
Fernbedienung
Bei RASC-3/5HVRNE: Max. 2 Innengeräte pro Kühlkreislauf
Betriebsleitung (abgeschirmtes
Torsionskabel oder abgeschirmtes
paarverseiltes Kabel)
5 V GS (ungepolte Übertragung,
H-LINK-System).
Fernbedienung
Innengerät Innengerät
Innengerät Innengerät
Anschlussleiste
Trennschalter
Erdschlussschalter
Vor-Ort-Verkabelung
Nicht mitgeliefert
Optionales Zubehör
Bei RASC-3/5HVRNE: Max. 2 Innengeräte pro Kühlkreislauf
RASC-10HRNE ¡
Stromversorgung vom RASC-Gerät zum Innengerät Unabhängige Stromversorgung des RASC-Geräts und des Innengeräts
RASC-Gerät
des Systems Nr. 0
RASC-Gerät
des Systems Nr. 0
Betriebsleitung (abgeschirmtes
Torsionskabel
oder abgeschirmtes
paarverseiltes Kabel)
5 V GS (ungepolte Übertragung,
H-LINK-System)
Fernbedienung
Max. 4 Innengeräte pro Kühlkreislauf
Betriebsleitung (abgeschirmtes
Torsionskabel oder abgeschirmtes
paarverseiltes Kabel)
5 V GS (ungepolte Übertragung,
H-LINK-System).
Fernbedienung
Innengerät
Innengerät
Innengerät Innengerät
Anschlussleiste
Trennschalter
Erdschlussschalter
Vor-Ort-Verkabelung
Nicht mitgeliefert
Optionales Zubehör
Max. 4 Innengeräte pro Kühlkreislauf
13.3.1. VERKABELUNG ZWISCHEN INNEN- UND
RASC-GERÄT
Verbinden Sie die elektrischen Kabel wie unten gezeigt
zwischen dem Innen- und dem RASC-Gerät.
Prüfen Sie, dass der Anschluss für das Stromversorgungskabel
(Kontakte “L1” bis “L1” und “N” bis “N” an jeder Anschlussleiste:
230 V WS) und die Zwischenkabel (Betriebsleitung: Anschlüsse
„1“ an „1“ und „2“ an „2“ jeder Anschlussleiste: 5V GS) zwischen
Innen- und RASC-Gerät ordnungsgemäß übereinstimmen.
Bei falsch angeschlossenen Kabeln muss mit Geräteschäden
gerechnet werden.
Beachten Sie bei der Verkabelung die lokalen Vorschriften
−
und Bestimmungen.
Schließen Sie die Betriebskabel an die Geräte innerhalb
−
desselben Kühlkreislaufs an (die Kältemittelleitungen
und die Steuerkabel müssen an dieselben Innengeräten
angeschlossen werden). Wenn die Kältemittelleitungen und
die Steuerkabel an die Geräte eines anderen Kühlkreislaufs
angeschlossen werden, kann dies zu fehlerhaftem Betrieb
führen.
Benutzen Sie gedrillte Kabel (dicker als 0,75 mm²) für die
−
Betriebskabel zwischen RASC-Gerät und Innengerät sowie
zwischen den einzelnen Innengeräten (H-Link-Verbindung).
Es können auch abgeschirmte Paarkabel verwendet werden.
Die Abschirmung ist nur an einer Kabelseite zu erden.
Benutzen Sie bei einer Kabellänge von weniger als 300
−
m abgeschirmte Kabel für die Zwischenkabel, um die
Geräte vor Einstrahlungen zu schützen und den örtlichen
Vorschriften zu entsprechen.
Betriebskabel mit nicht mehr als 3 Adern verwenden
−
(H-Link). Adergrößen müssen entsprechend der nationalen
Bestimmungen ausgewählt werden.
Schneiden Sie ein Loch in der Nähe der
−
Anschlussaussparung für das Stromkabel, wenn mehrere
RASC-Geräte mit demselben Betriebspannungskabel
verbunden sind.
Die empfohlenen Unterbrecherstärken sind in der Tabelle
−
der technischen Daten und empfohlenen Kabel aufgezeigt,
Unterbrecherstärke/1 AG.
Wird eine der Kabelführungen nicht für die Außenverkabelung
−
benutzt, kleben Sie Gummihülsen auf die Blende.
Alle vor Ort beschafften Kabel und die Ausrüstung müssen
−
nationalen und internationalen Bestimmungen entsprechen.
VORSICHT
Vor Ort bereitgestellte Kabel und elektrische Komponenten
müssen den lokalen Vorschriften entsprechen.
ACHTUNG
Beachten Sie den Anschluss des Betriebskabels. Bei feh-
lerhaftem Anschluss kann die PCB ausfallen.
