123
PMML0140A rév.1 - 07/2009
INSTALLATION DES
UNITÉS

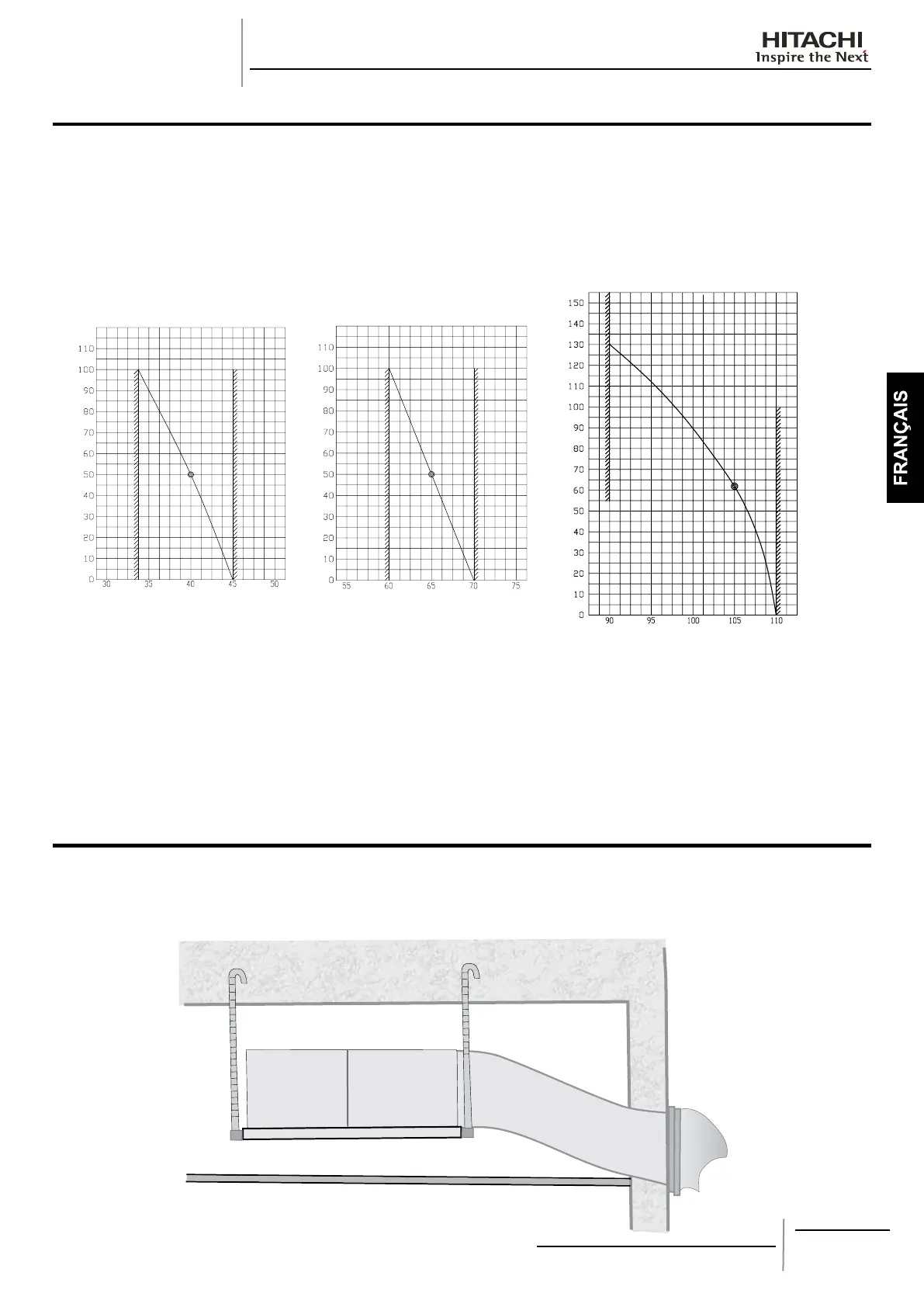

10.2. COURBE DE RENDEMENT DU VENTILATEUR
Le groupe RASC peut être installé avec des conduits au niveau de l’entrée et de la sortie d’air.
Reportez-vous à la courbe de rendement du ventilateur pour veiller à ce que le volume d'air se situe bien dans la plage d'utilisation
permise.
Il est entendu que l’unité sera installée avec des conduits d’alimentation et de retour d’air. Vous trouverez ci-dessous les courbes de
rendement du ventilateur qui vous aideront à choisir les conduits adéquats.
RASC-3HVRNE RASC-5HVRNE RASC-10HRNE
Pression statique externe (Pa)
Pression statique externe (Pa)
Pression statique externe (Pa)
Débit d’air (m³/min)
« ● » Point nominal
Débit d’air (m³/min)
« ● » Point nominal
Débit d’air (m³/min)
« ● » Point nominal
REMARQUE :
Lors de la conception des conduits, vériez que le volume d’air se trouve dans la plage d'utilisation indiquée sur la Courbe de -
rendement du ventilateur.
Si le volume d’air se situe en dehors de la plage d'utilisation, il peut se produire des phénomènes tels que des suintements -
(gouttes d’eau au plafond ou dans la pièce), une augmentation du bruit, des dommages au moteur du ventilateur (haute
température) et une puissance frigorique / calorique insufsante.
Il faudra donc concevoir les conduits et sélectionner la vitesse de ventilation adéquate, de façon à ce que l’unité fonctionne -
dans les plages d'utilisation permises.
10.3. RACCORDEMENT DU CONDUIT
Installez le conduit avec une pente descendante an d'éviter l'entrée de la pluie. Protégez également le conduit et son raccordement
à l’aide d’un isolant an d'éviter le ruissellement.
1/50 ou plus
