TUYAUTERIE
FRIGORIFIQUE ET
CHARGE FRIGORIFIQUE

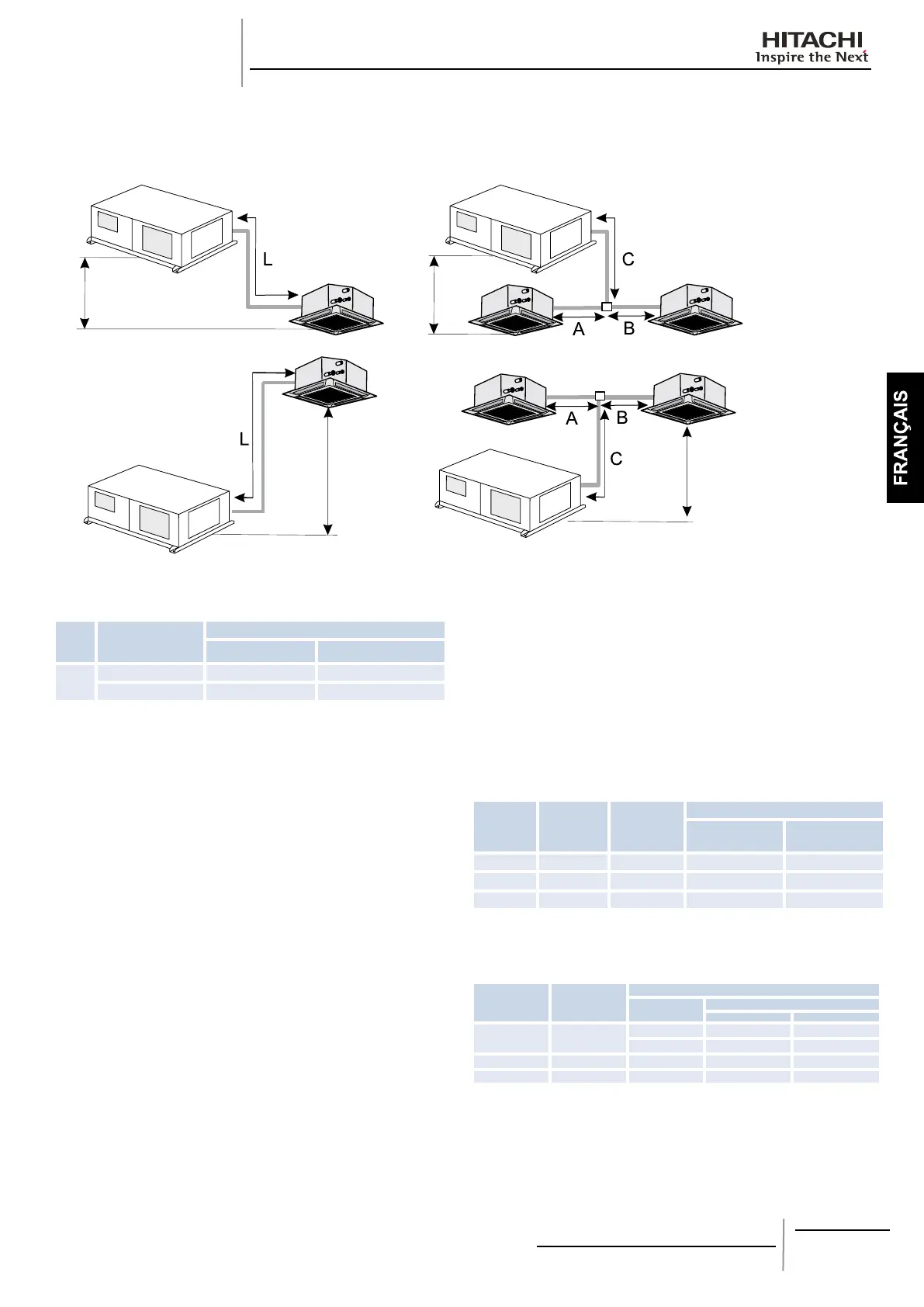

Exemple dans des systèmes simple et jumelé :•
SYSTÈME SIMPLE Système jumelé
Longueur maximale de tuyauterie selon l'unité :•
Repère Unité
Longueur maximale des tuyauteries
Longueur réelle de
la tuyauterie
Longueur équivalente
de la tuyauterie
L
RASC-3H(V)RNE
≤ 30 m ≤ 45 m
RASC-5/10HVRNE
≤ 50 m ≤ 70 m
L= Longueur de tuyauterie.
REMARQUE :
Installez le raccordement des tuyauteries à l’emplacement -
situé à égale distance des unités intérieures. Cependant,
lorsque des contraintes de construction exigent différentes
longueurs de tuyauterie entre le point de raccordement et
les unités intérieures, la différence de longueur entre les
deux tuyauteries devra être inférieure à 8 m.
11.4.2. CHOIX DE LA TUYAUTERIE FRIGORIFIQUE
Sélectionnez les diamètres de raccordement de la tuyauterie •
conformément à la procédure suivante :
Entre le groupe RASC et l'embranchement : -
Sélectionnez le même diamètre de tuyauterie de
raccordement que celui du tuyau du groupe RASC.
Entre l’embranchement et l'unité intérieure : -
Sélectionnez le même diamètre de tuyauterie de
raccordement que celui du tuyau de l'unité intérieure.
Unité
Dimensions
de la
tuyauterie de
gaz
Dimensions
de la
tuyauterie de
liquide
Distributeur
Jumelé Quadruple
RASC-3 15.88 (5/8”) 9.53 (3/8”) TE-03N -
RASC-5 15.88 (5/8”) 9.53 (3/8”) TE-56N -
RASC-10 25.4 (1”) 12.7 (1/2”) TE-10N QE-810N
Pour les groupes RASC-10HRNE, utilisez un réducteur de •
tuyau dans les installations suivantes :
Type
d'installation
Distributeur
Tuyau
Type
Dimensions
a b
Simple -
Gaz Ø 25.4 Ø 22.2
Liquide Ø 12.7 Ø 9.53
Jumelé TE-56N Liquide Ø 9.53 Ø 6.35
Quadruple QE-810N Liquide Ø 12.7 Ø 9.53
REMARQUE :
Pour un système -
Jumelé : L=C+(la
plus grande
distance de l'unité
intérieure au point
de raccordement).
