128
PMML0140A rév.1 - 07/2009
TUYAUTERIE
FRIGORIFIQUE ET
CHARGE FRIGORIFIQUE

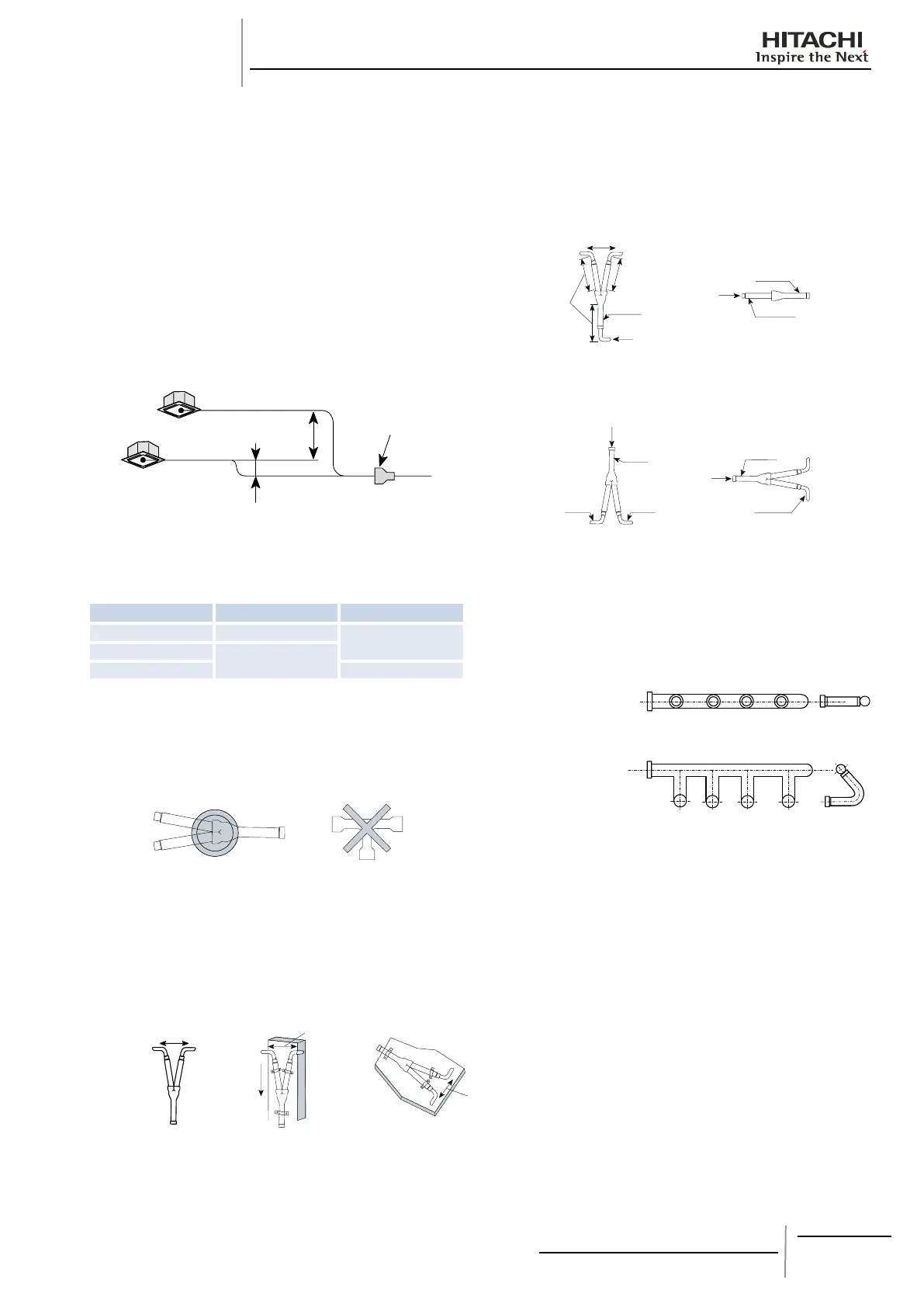

11.4.3. INSTALLATION D’UN SYSTÈME JUMELÉ ET
QUADRUPLE
Différence de hauteur entre les unités intérieures et le •
distributeur
Installez toutes les unités intérieures à la même hauteur.
Si, pour des contraintes de construction, il est nécessaire
d’installer les unités intérieures à des hauteurs différentes,
cette différence ne doit pas dépasser 0,5 m. Installez
l'embranchement à la même hauteur que les unités
intérieures ou plus bas, mais jamais plus haut.
Exemple : Système jumelé
Unités
intérieures
Inférieur à
0,5 mm
Différence de hauteur entre deux
unités intérieures : Inférieur à 0,5m
Raccordement de
tuyauterie
Dimensions de la tuyauterie pour l'unité intérieure.•
Les dimensions de la tuyauterie pour l'unité intérieure sont les
suivantes :
mm (")
Unité
Dimensions de la
tuyauterie de gaz
Dimensions de la
tuyauterie de liquide
1,5 CV 12.7 (1/2”)
6.35 (1/4”)
2,0 CV
15.88 (5/8”)
2,5 CV 9.53 (3/8”)
Installation du distributeur•
1. Installez le distributeur fourni sur demande par HITACHI.
Il n'est pas possible d'installer de raccord en T à la place
du point de raccordement livré.
Exemple : Système jumelé
2. Installation du distributeur.
Fixez horizontalement le point de raccordement de
tuyauterie au montant, mur ou plafond. Les tuyauteries ne
doivent pas être xées au mur de façon rigide, la dilatation
thermique et la contraction pouvant entraîner leur rupture.
Exemple : Système jumelé
Horizontal
Vers groupe RASC
Vers unité
intérieure
Vertical
Vers unité
intérieure
Fixez le raccord sur le
montant ou le mur
Horizontal
Horizontal
Fixation du raccordement
de tuyauterie au plafond
ou à une poutre
REMARQUE :
Fixez l'embranchement sur le matériau d'isolation ou -
insérez un amortisseur entre le tuyau et la patte de xation
métallique.
3. Position correcte du double distributeur
La bonne position de l’embranchement Jumelé est la
•
suivante :
Haut
Bas
Supérieur à
0,5m
Tuyau principal
Sens du uide
frigorigène
Sens du uide
frigorigène
Tuyau principal
Raccordement
de tuyauterie
Position incorrecte.•
Haut
Bas
Tuyau principal
Sens du uide
frigorigène
Tuyau principal
Raccordement de
tuyauterie
Raccordement
de tuyauterie
Raccordement
de tuyauterie
4. Position correcte des distributeurs quadruple.
Installez le collecteur horizontalement.
•
Exemple : Embranchement quadruple
Tuyauterie de gaz
Tuyauterie de liquide
