132
PMML0140A rév.1 - 07/2009
TUYAUTERIE
D'ÉVACUATION

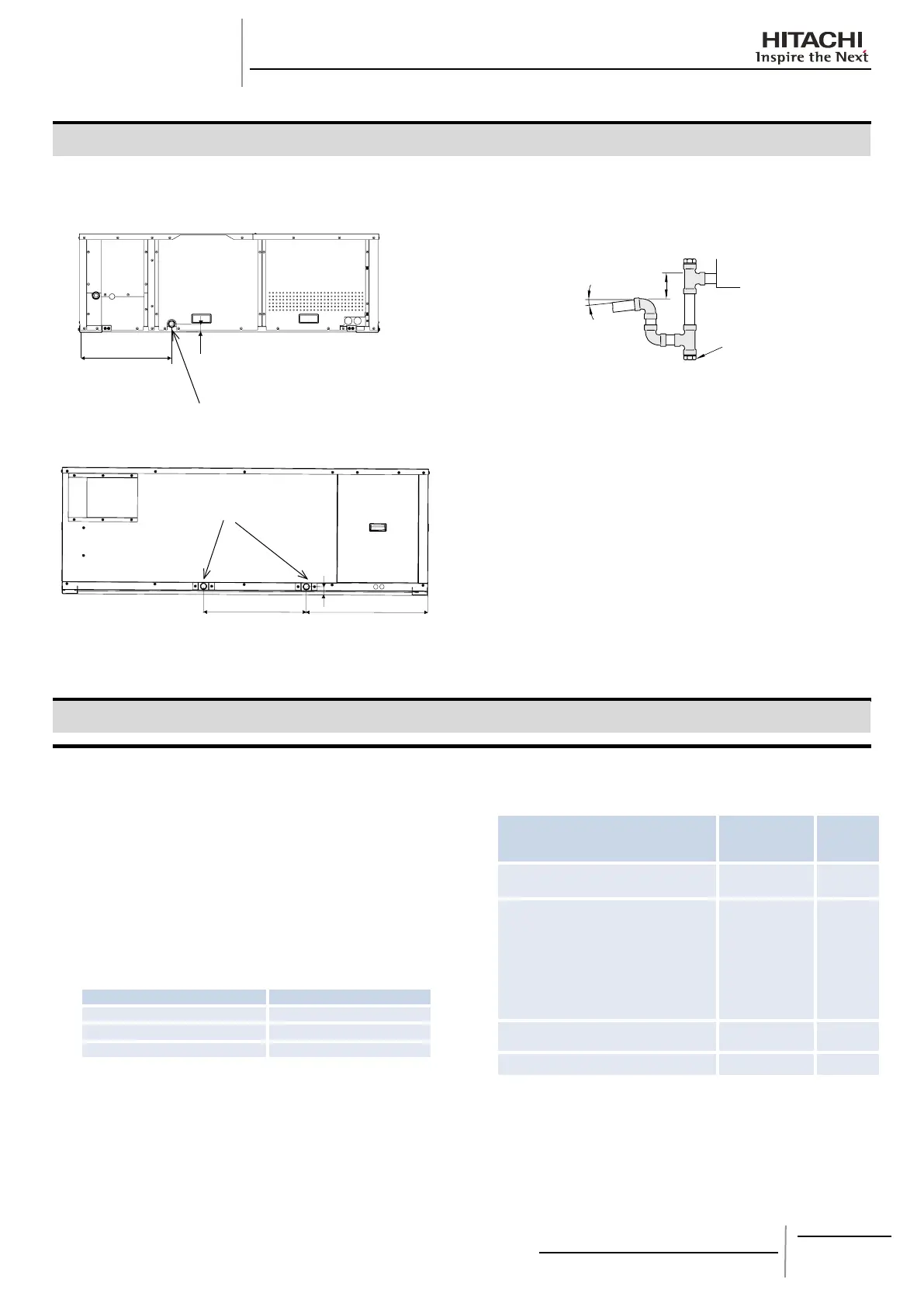

12. TUYAUTERIE D'ÉVACUATION
1. L'emplacement du tuyau d'évacuation est indiqué sur les
gures ci-dessous.
RASC-3/5HVRNE
¡
Tuyauterie d’évacuation
RASC-10HRNE ¡
Tuyau d’évacuation (x2
emplacements)
2. Installez un siphon comme indiqué sur la gure ci-dessous.
Faites particulièrement attention lors du raccordement à
l'unité (l'installation doit être correcte an d'assurer un bon
raccordement de la tuyauterie).
> 75 mm
Pente 2 %
Bouchon
3. Attachez le siphon au exible d’évacuation à l’aide d’un agent
adhésif et d'un collier de serrage (à prévoir sur site).
4. Préparez un tuyau d'évacuation de 25 de diamètre extérieur
(DE) pour la conduite d'évacuation avec une pente
descendante de 2 %.
5. Versez de l'eau dans le bac d'évacuation et vériez qu’elle
s'écoule librement.
6. Assurez-vous que l'eau ne reste pas dans le bac
d'évacuation.
7. Vériez régulièrement les raccordements de la tuyauterie
d'évacuation (une fois par an) an de détecter toute fuite.
ATTENTION
Si l'appareil est installé dans une zone froide, l'eau
d'évacuation peut geler. Installez un chauffage
électrique (à prévoir sur site) au niveau du raccordement
d'évacuation.
13 CÂBLAGE ÉLECTRIQUE
13.1. VÉRIFICATION GÉNÉRALE
1. Assurez-vous que les composants électriques fournis sur
site (interrupteurs d'alimentation principale, disjoncteurs,
connecteurs de câbles et cosses) ont été correctement
choisis en fonction des spécications électriques indiquées.
Veillez à ce qu'ils soient conformes aux réglementations
nationales et locales en vigueur.
2 En vertu de la Directive du Conseil 2004/108/CE (89/336/
CEE), concernant la compatibilité électromagnétique, le
tableau ci-dessous indique :
Impédance maximale autorisée pour le système Zmax
au point d'interface de l'alimentation de l'utilisateur,
conformément à la norme EN61000-3-11.
MODÈLE Zmax(Ω)
RASC-3HVRNE 0.26
RASC-5HVRNE 0.19
RAS-10HRNE 0.20
3. Situation des modèles quant aux normes CEI 61000-3-2 et
CEI 61000-3-12 sur les courants harmoniques :
SITUATION DES MODÈLES QUANT
AUX NORMES CEI 61000-3-2 ET CEI
61000-3-12 Ssc “xx”
MODÈLES(*)
Ssc “xx”
(KVA)
Appareil conforme à la norme CEI 61000-3-12
RASC-3HVRNE
RASC-5HVRNE
-
Cet équipement est conforme à la norme CEI
61000-3-12 à condition que la puissance de
court-circuit Ssc soit supérieure ou égale à xx
(voir colonne Ssc) au point d'interface entre
l'alimentation de l'utilisateur et le système public.
Il incombe à l'installateur ou à l'utilisateur de
l'équipement de s'assurer, en consultant le
fournisseur du réseau de distribution si nécessaire,
que l'équipement est exclusivement connecté à une
alimentation dont la puissance de court-circuit Ssc
est supérieure ou égale à xx (voir colonne Ssc).
- -
Les autorités responsables de la distribution
énergétique peuvent appliquer des restrictions à
l'installation pour les courants harmoniques.
RASC-10HRNE -
La norme IEC 61000-3-12 ne s'applique pas à
cette/ces unité(s).
- -
4. Vériez que la tension d'alimentation se situe dans une
fourchette de +/-10 % de la tension nominale.
5. Vériez que l'impédance de l'alimentation est sufsamment
faible pour garantir une tension de démarrage supérieure à
85 % de la tension nominale.
6. Vériez que le l de terre est connecté.
7. Connectez un fusible possédant la puissance requise.
