133
PMML0140A rév.1 - 07/2009
CÂBLAGE ÉLECTRIQUE
AVERTISSEMENT :
Vérier que les vis du bloc terminal sont bien serrées.
ATTENTION :
Vériez que le ventilateur intérieur et le RASC sont
arrêtés avant toute intervention sur le câblage électrique
ou tout contrôle périodique.
Protégez les câbles, le tuyau d'évacuation et les parties
électriques des rongeurs ou autres petits animaux.
En l'absence de protection, ces rongeurs risqueraient
d’endommager les parties non protégées, voire de
provoquer un incendie.
Enveloppez les ls avec la garniture d'étanchéité fournie
et bouchez l'orice de connexion du câblage à l’aide de
matériau isolant an de protéger le système des insectes
et de l'eau de condensation.
Fixez fermement les câbles à l'intérieur de l'unité à l'aide
du collier de serrage.
Insérez les câbles dans l'orice pré-perforé du panneau
latéral (si vous utilisez un conduit).
Fixez le câble de la télécommande à l'intérieur du boîtier
électrique à l'aide du collier de serrage.
Le câblage électrique doit respecter les réglementations
nationales et locales en vigueur. Contactez les
autorités locales pour connaître les normes, règles et
réglementations en vigueur.
Vériez que le l de terre est solidement connecté.
Connectez un fusible possédant la puissance requise.
DANGER :
Ne faites aucun réglage et aucune connexion si l'appareil
n'est pas hors tension (interrupteur général sur OFF).
Vériez que le câble de terre est parfaitement connecté,
marqué et xé conformément aux réglementations nation-
ales et locales en vigueur.
REMARQUE :
Vériez (par des tests le cas échéant) que s’il existe plus-
ieurs sources d’alimentation, elles sont toutes éteintes.
13.2. CÂBLAGE ÉLECTRIQUE DES GROUPES RASC

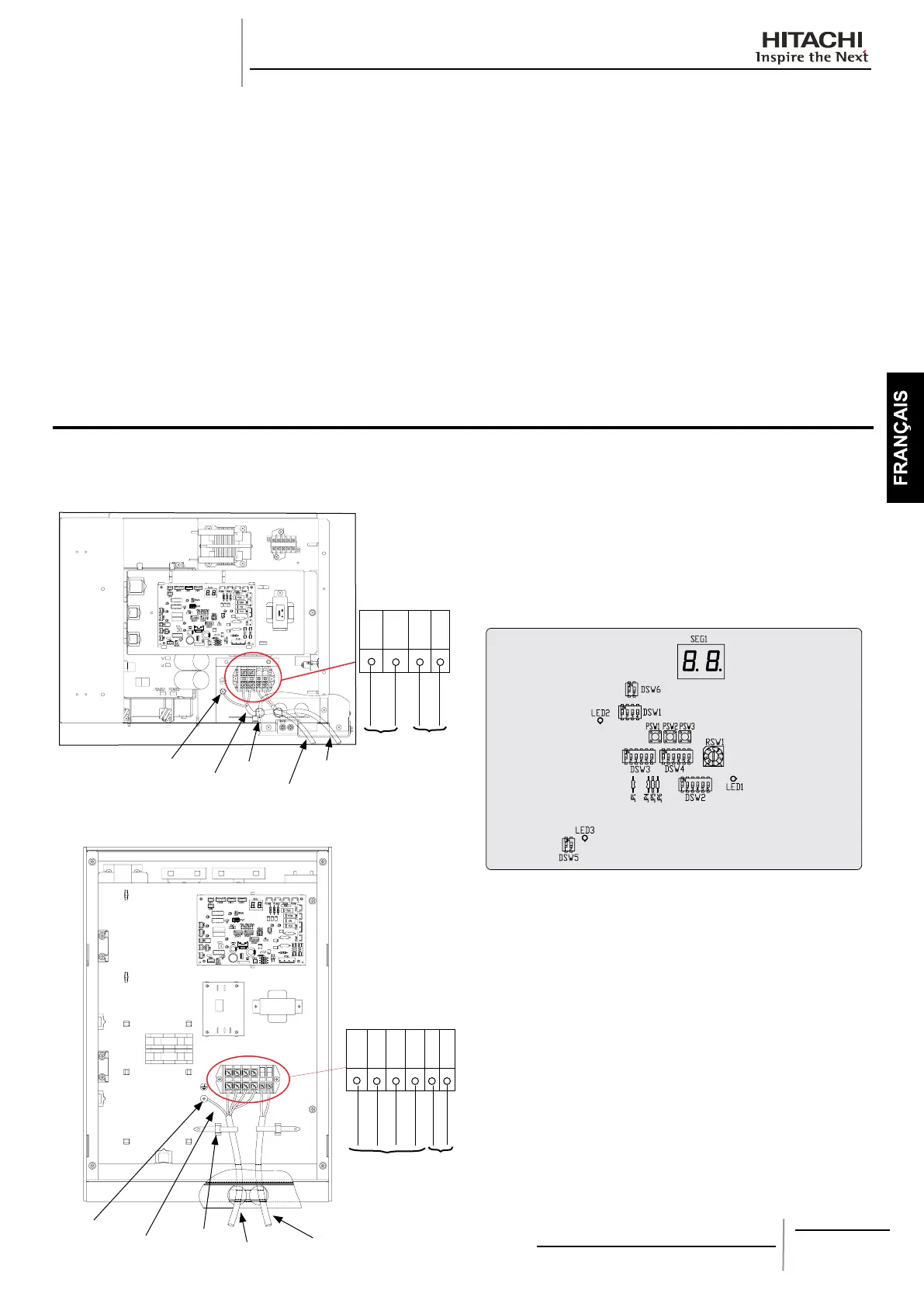

Le câblage électrique du groupe RASC est représenté sur la gure ci-dessous.
RASC-3/5HVRNE
¡
L1 L2
N
1 2
230 VCA
5 Vcc
Câbles
d’alimentation
Câbles de
transmission
Borne de mise
à la terre
Câbles
d’alimentation
Serre-
câble
Câbles
d’alimentation
Câbles de
transmission
RASC-10HRNE ¡
Câbles
d’alimentation
L1 L2 L3 N 1 2
400 VCA
Câbles
d’alimentation
5 Vcc
Câbles de
transmission
Borne de mise
à la terre
Câbles
d’alimentation
Serre-
câble
Câbles de
transmission
13.2.1. POSITION DES COMMUTATEURS DIP POUR LE
GROUPE RASC
Quantité et position des commutateurs DIP ¡
La carte à circuits imprimés du groupe RASC fonctionne
avec 5 types de commutateurs DIP, 1 interrupteur unipolaire
et 3 interrupteurs à poussoir. Ils sont positionnés de la façon
suivante :
REMARQUE
Le symbole «
» indique la position des commutateurs
DIP. Les gures représentent le réglage d’usine ou après la
sélection.
ATTENTION
Avant de régler les commutateurs DIP, coupez
l'alimentation électrique. Si vous réglez les commutateurs
alors que l'alimentation électrique n'est pas coupée, les
réglages effectués ne sont pas pris en compte.
