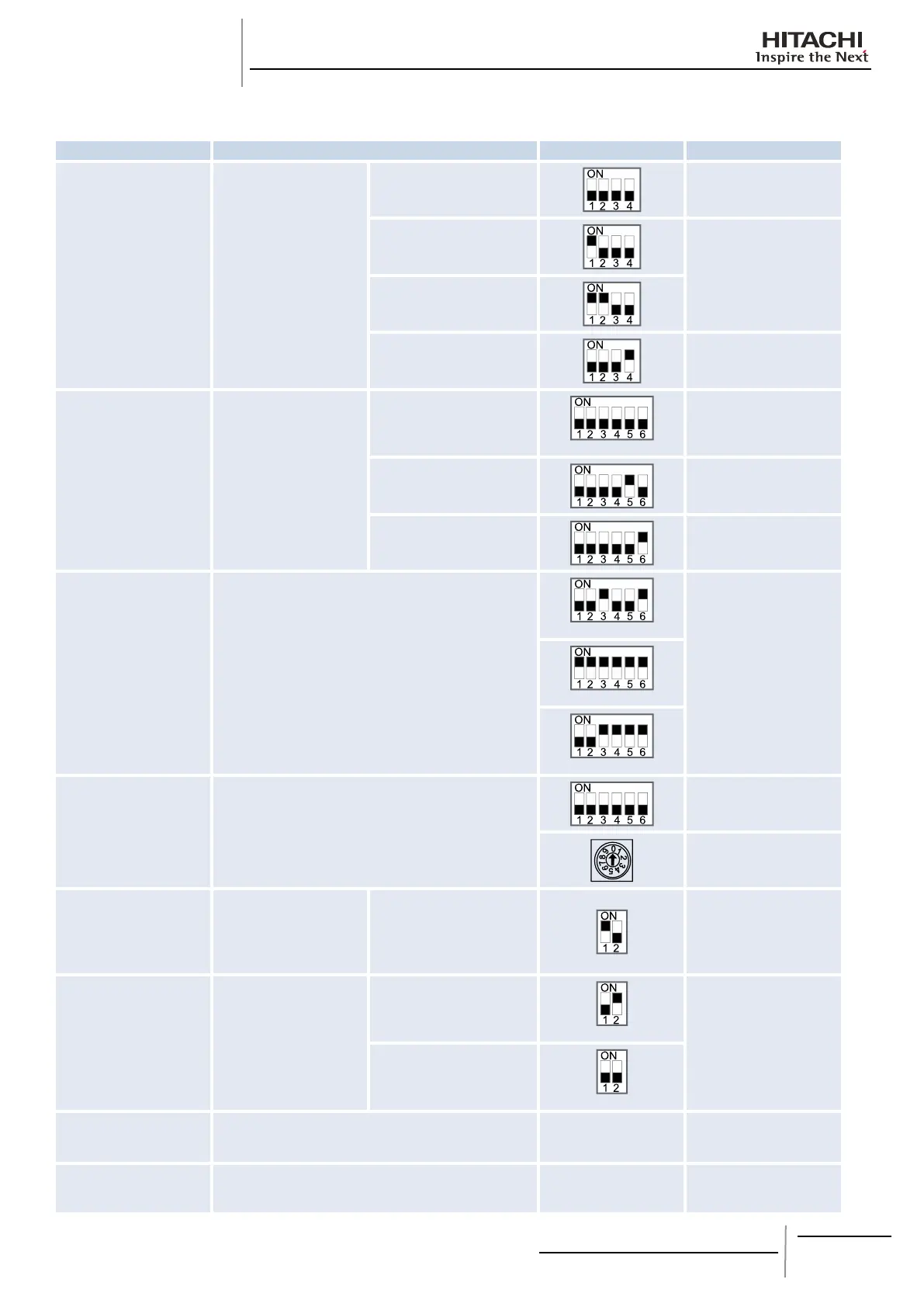

CÂBLAGE ÉLECTRIQUE
Commutateur DIP Fonction Réglage Remarques
DSW1 Test de fonctionnement
En usine
Test de fonctionnement du
refroidissement
Le système fonctionne en
continu pendant 2 heures
sans Thermo-OFF.
Le délai de 3 minutes
pour la protection du
compresseur n'est pas
pris en compte pendant le
déroulement du test.
Test de fonctionnement du
chauffage
Arrêt forcé du compresseur
Le compresseur est
éteint pendant le
fonctionnement.
DSW2
Longueur de tuyauterie /
Sélection des fonctions
En usine
(6m~30m)
Réglage de la sélection des
fonctions
La sélection des fonctions
est assurée par PSW.
Sélection entrée/sortie
externe
La sélection entrée /
sortie externe est assurée
par PSW.
DSW3 Réglage de la puissance
RASC-3HVRNE
Aucun réglage n’est
nécessaire.
RASC-5HVRNE
RASC-10HRNE
DSW4 ET RSW1 Réglage du n° de cycle frigorique
Réglage des dix chiffres
Réglage du dernier chiffre
DSW5
Réglage de la résistance
de la borne d'attache
Réglage d’usine
Résistance d’extrémité
allumée
Si le nombre de sources
de chaleur dans un même
H-LINK est supérieur ou
égal à 2, réglez la broche
n° 1 du DSW5 en position
« OFF » sur la seconde
source.
DSW6
Sélection de l'alimentation
électrique
Réglage en usine (230 V)
RASC-3/5HVRNE
Aucun réglage n’est
nécessaire.
Réglage en usine (400 V)
RASC-10HRNE
JP1 Coupure : Mode refroidissement annuel - -
JP5 Coupure : Empêcher le dégivrage simultané - -
