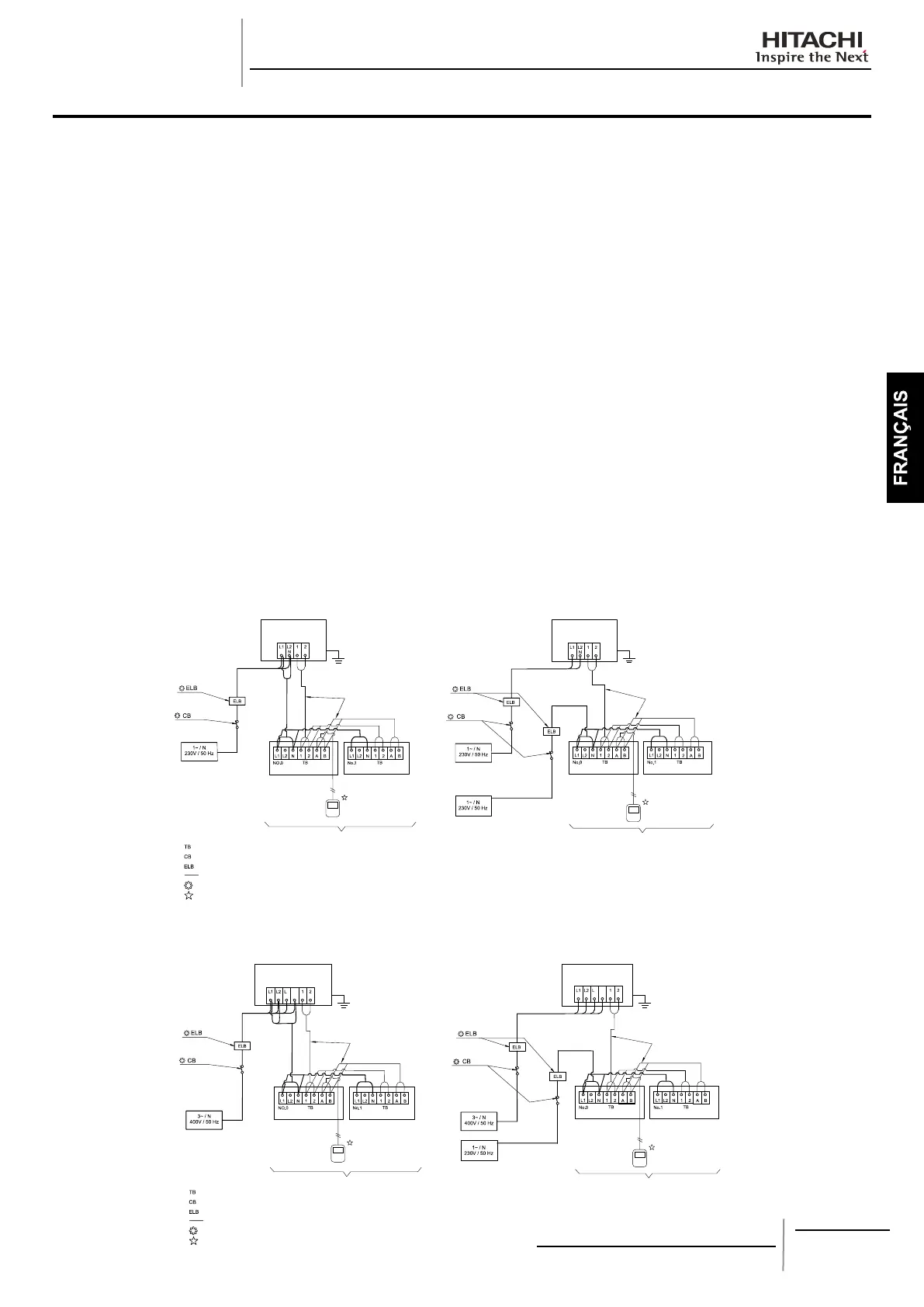

CÂBLAGE ÉLECTRIQUE
13.3. CÂBLAGE COMMUN
RASC-(3/5)HVRNE ¡
Alimentation électrique du groupe RASC à l'unité
intérieure
Source d’alimentation indépendante de groupe RASC et unité
intérieure
Groupe RASC
du système nº 0
Groupe RASC
du système nº 0
Ligne de service
(câble blindé à paire torsadée
ou câble blindé)
DC5V (transmission non
polaire,
système H-LINK)
Télécommande
Pour RASC-3/5HVRNE : Max. 2 unités intérieures par cycle
frigorique
Ligne de service (câble
blindé à paire torsadée ou
câble blindé)
DC5V (transmission non
polaire,
système H-Link).
Télécommande
Unité intérieure Unité intérieure
Unité intérieure Unité intérieure
Bornier
Disjoncteur
Disjoncteur de fuite à la terre
Câblage sur site
À prévoir sur site
Accessoire en option
Pour RASC-3/5HVRNE : Max. 2 unités intérieures par cycle
frigorique
RASC-10HRNE ¡
Alimentation électrique du groupe RASC à l'unité
intérieure
Source d’alimentation indépendante de groupe RASC et unité
intérieure
3
N
3
N
Groupe RASC
du système nº 0
Groupe RASC
du système nº 0
Ligne de service
(câble blindé à paire torsadée
ou câble blindé)
DC5V (transmission non polaire,
système H-LINK)
Télécommande
Max. 4 unités intérieures par cycle frigorique
Ligne de service (câble
blindé à paire torsadée ou
câble blindé)
DC5V (transmission non
polaire,
système H-Link).
Télécommande
Unité intérieure
Unité intérieure
Unité intérieure Unité intérieure
Bornier
Disjoncteur
Disjoncteur de fuite à la terre
Câblage sur site
À prévoir sur site
Accessoire en option
Max. 4 unités intérieures par cycle
frigorique
ATTENTION
Les câblages et les composants électriques sur site doiv-
ent être conformes aux normes locales.
13.3.1. CÂBLAGE ÉLECTRIQUE ENTRE L'UNITÉ
INTÉRIEURE ET LE GROUPE RASC
Connectez les câbles électriques reliant l'unité intérieure et le
groupe RASC, comme indiqué ci-dessous.
Vériez que les bornes du câblage d'alimentation (bornes
« L1 » à « L1 », « L2 » à « L2 », « L3 » à « L3 » et « N » à
« N » de chaque bornier : 230 V CA) et le câblage intermédiaire
(ligne de service : bornes « 1 » sur « 1 » et « 2 » sur « 2 » de
chaque bornier : 5 V CC) entre l'unité intérieure et le groupe
RASC coïncident parfaitement. Dans le cas contraire, certains
composants risquent d'être endommagés.
Lors des opérations de câblage électrique, respectez les
−
normes et les réglementations locales.
Connectez le câblage de service aux unités du même
−
cycle frigorique. (La tuyauterie frigorique et le câblage
de commande doivent être connectés aux mêmes unités
intérieures.) Si la tuyauterie frigorique et le câblage
de commande sont connectés à des unités d'un cycle
frigorique différent, le système risque de ne pas fonctionner
normalement.
Utilisez un câble blindé à paire torsadée (de plus de
−
0,75 mm²) pour le câblage de service entre un groupe
RASC et une unité intérieure et entre les unités intérieures
(connexion H-Link). Il est également possible d’utiliser des
câbles à paire blindés. Les câbles blindés ne doivent être
reliés à la terre que par un côté du câble.
Pour le câblage intermédiaire, utilisez des câbles blindés −
d'une longueur inférieure à 300 m et d'un diamètre conforme
à la norme locale, an de protéger les unités des nuisances
sonores.
N'utilisez pas de câbles à plus de 3 brins pour le câblage de −
service (H-Link). Le nombre de brins doit être sélectionné en
fonction des réglementations nationales.
Lorsque plusieurs groupes RASC sont raccordés à partir −
d’une seule ligne d’alimentation, percez un trou près de
l’orice de raccordement du câblage d’alimentation.
Les calibres de disjoncteur recommandés sont répertoriés −
dans le tableau des caractéristiques électriques et du
câblage recommandé, calibre disjoncteur / 1 G.E.
Si vous n’utilisez pas de tube pour le câblage sur site, xez −
des bagues en caoutchouc sur le panneau avec de l’adhésif.
L'ensemble du câblage et de l'équipement sur site doit être −
conforme aux normes locales et internationales.
ATTENTION
Soyez vigilants lors de la connexion de la ligne de service.
Une connexion incorrecte pourrait provoquer une panne
sur la PCB.
