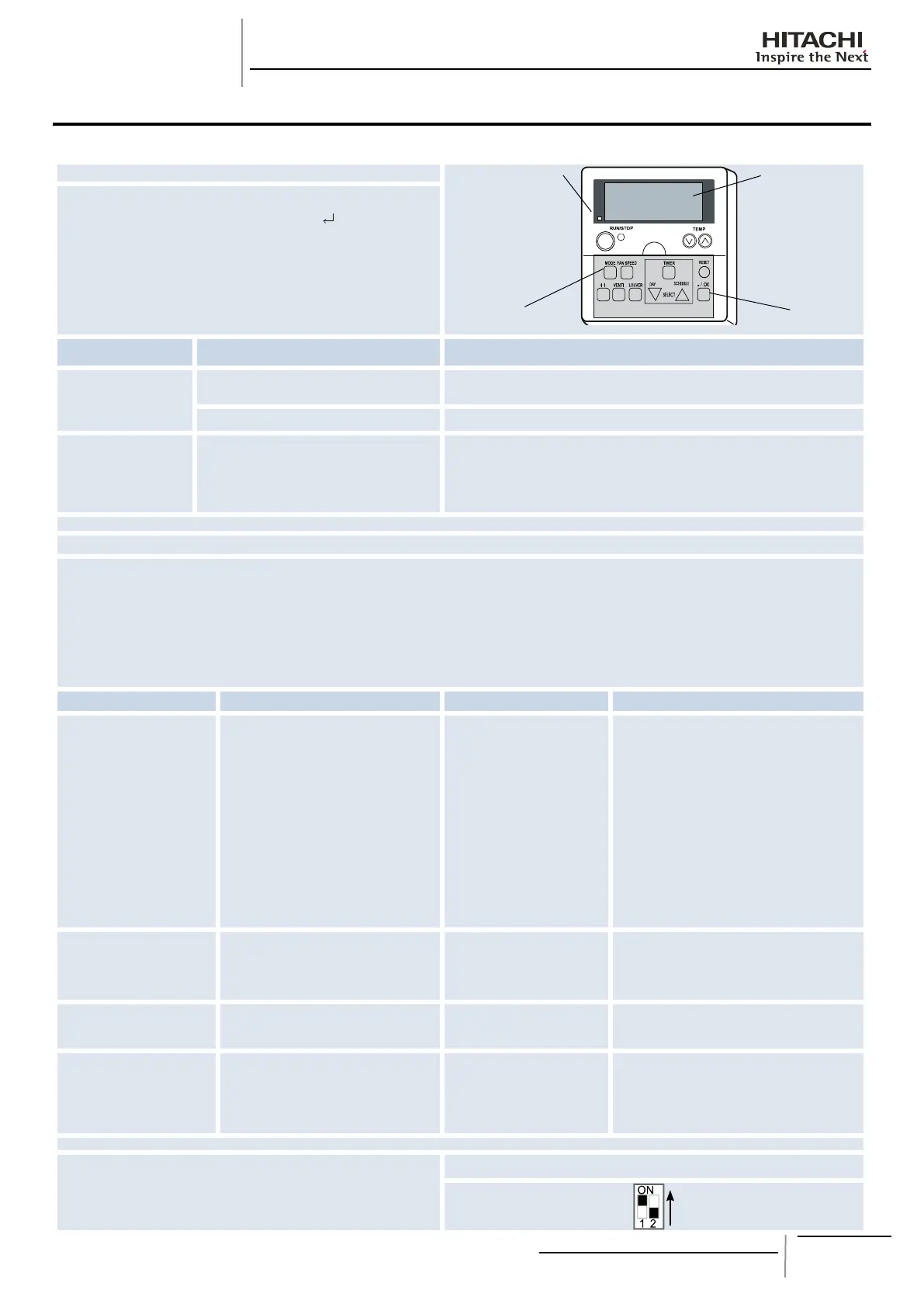

138
PMML0140A rév.1 - 07/2009
TEST DE
FONCTIONNEMENT
15.1. PROCÉDURE DE TEST AVEC LA TÉLÉCOMMANDE
Mettez les unités intérieures et le groupe RASC sous tension (ON).
Passez en mode TEST RUN (Test de fonctionnement) sur la télécommande.
Appuyez simultanément sur les touches « MODE » et
« OK » pendant plus
de 3 secondes.
a) Si l'indication « TEST RUN » et le numéro des unités connectées
apparaissent sur la télécommande (par exemple «  »), la connexion du
câble de la télécommande est correcte.→Passez au point
b) Si aucune indication n'est afchée ou si le nombre d’unités indiqué est
inférieur au nombre réel d’unités, des anomalies sont présentes.→Passez
au point
Indication de la
télécommande
Anomalie Points de contrôle après mise hors tension (OFF)
Aucune indication
Le groupe RASC n'est pas sous tension.
-
Le câble de télécommande est mal connecté. -
1. Points de connexion du câble de télécommande au bornier de la télécommande et de
l'unité intérieure.
2. Contact des bornes du câble de télécommande
Les câbles de connexion de l'alimentation sont
-
défaillants ou mal connectés.
3. Ordre de connexion de chaque bornier
4. Serrage des vis de chaque bornier
Nombre d’unités
connectées incorrect
Le groupe RASC n'est pas sous tension.
-
Le câble de la ligne de service entre l'unité -
intérieure et le groupe RASC n'est pas raccordé.
Les câbles de commande entre les unités
-
intérieures sont mal connectés (lorsqu’une
télécommande commande plusieurs unités).
5. Réglage du commutateur DIP sur la carte à circuits imprimés
6. Connexion à la PCB
7. Identique aux points
1, 2 et 3.
Retournez au point
après la vérication
Sélectionnez le mode TEST RUNNING en appuyant sur la touche MODE (COOL ou HEAT : Refroidissement ou Chauffage).
Appuyez sur la touche RUN/STOP (Marche/Arrêt).
a Le test de fonctionnement (TEST RUN) est lancé. (La minuterie d'arrêt est réglée sur 2 heures et le test de fonctionnement (TEST RUN) se termine après 2 heures de
fonctionnement de l’unité ou en appuyant une nouvelle fois sur la touche RUN/STOP (marche/arrêt).
REMARQUE :
Le mode TEST RUN ne tient pas compte de la limite de température et de la température ambiante quand le chauffage fonctionne an d'éviter toute interruption, mais
les protections sont en vigueur. La protection peut donc s'activer quand le test de fonctionnement en mode chauffage est exécuté dans une température ambiante
élevée. La durée du test de fonctionnement TEST RUN peut-être modiée / augmentée en appuyant sur la touche TIME de l’interrupteur à distance.
b Si l’unité ne se met pas en marche ou si le témoin de fonctionnement de la télécommande clignote, c’est qu’il y a anomalie. →Passez au point
Indication de la
télécommande
État de l’appareil Anomalie Points de contrôle après mise hors tension (OFF)
Le témoin de
fonctionnement
clignote (1 fois / 1 s) ;
le numéro de l’unité et
le code d'alarme « 03 »
clignotent.
L’unité ne démarre pas.
Le groupe RASC n'est pas sous
tension.
Les câbles de connexion de la ligne
de service sont défaillants ou mal
branchés.
1. Ordre de connexion de chaque bornier de
raccordement.
2. Serrage des vis de chaque bornier de
raccordement.
REMARQUE :
Méthode de récupération du FUSIBLE pour le
circuit de fonctionnement : un fusible (FUSE4 sur
la carte à circuits imprimés 1 de l'unité intérieure,
EF1 sur la carte à circuits imprimés 1 du groupe
RASC) protège le circuit de fonctionnement sur
la carte à circuits imprimés, lorsque les lignes
d'alimentation sont connectées aux lignes de
service. Si le fusible est grillé, vous pouvez
récupérer le circuit de fonctionnement une fois en
réglant le commutateur DIP de la carte à circuits
imprimés, comme le montre
Le témoin de
fonctionnement clignote
(1 fois/2 s)
L’unité ne démarre pas.
Le câble de télécommande est
endommagé.
Le contact des connecteurs n'est
pas bon.
Le câble de la télécommande est
mal branché.
Identique aux points
1 et 2
Autre type de
clignotement que celui
ci-dessus
L’appareil ne démarre pas ou démarre une fois
puis s’arrête.
La connexion des thermistances ou
autres connecteurs est incorrecte.
Le dispositif de protection (ou autre)
se déclenche.
Consultez le tableau de modes d'anomalies du
Catalogue technique (intervention effectuée par des
techniciens d'entretien).
Le témoin de
fonctionnement clignote
(1 fois/1 s).
Le nº d'unité, le
code de l'alarme  et
le code de l’unité E
clignotent.
L’unité ne démarre pas.
Le câble de télécommande entre les
unités intérieures est mal branché.
Consultez le tableau des modes d'anomalies du
Catalogue technique (intervention effectuée par du
personnel de maintenance).
Retournez au point
après la vérication
Instructions de rétablissement du fusible du circuit de transmission :
1. Rectiez le câblage du bornier.
2. Utilisez la procédure indiquée ci-contre.
DSW7 de la PCB unité
intérieure sur la broche nº 1
Comptage
des unités
connectées

Lampe-témoin de
fonctionnement
