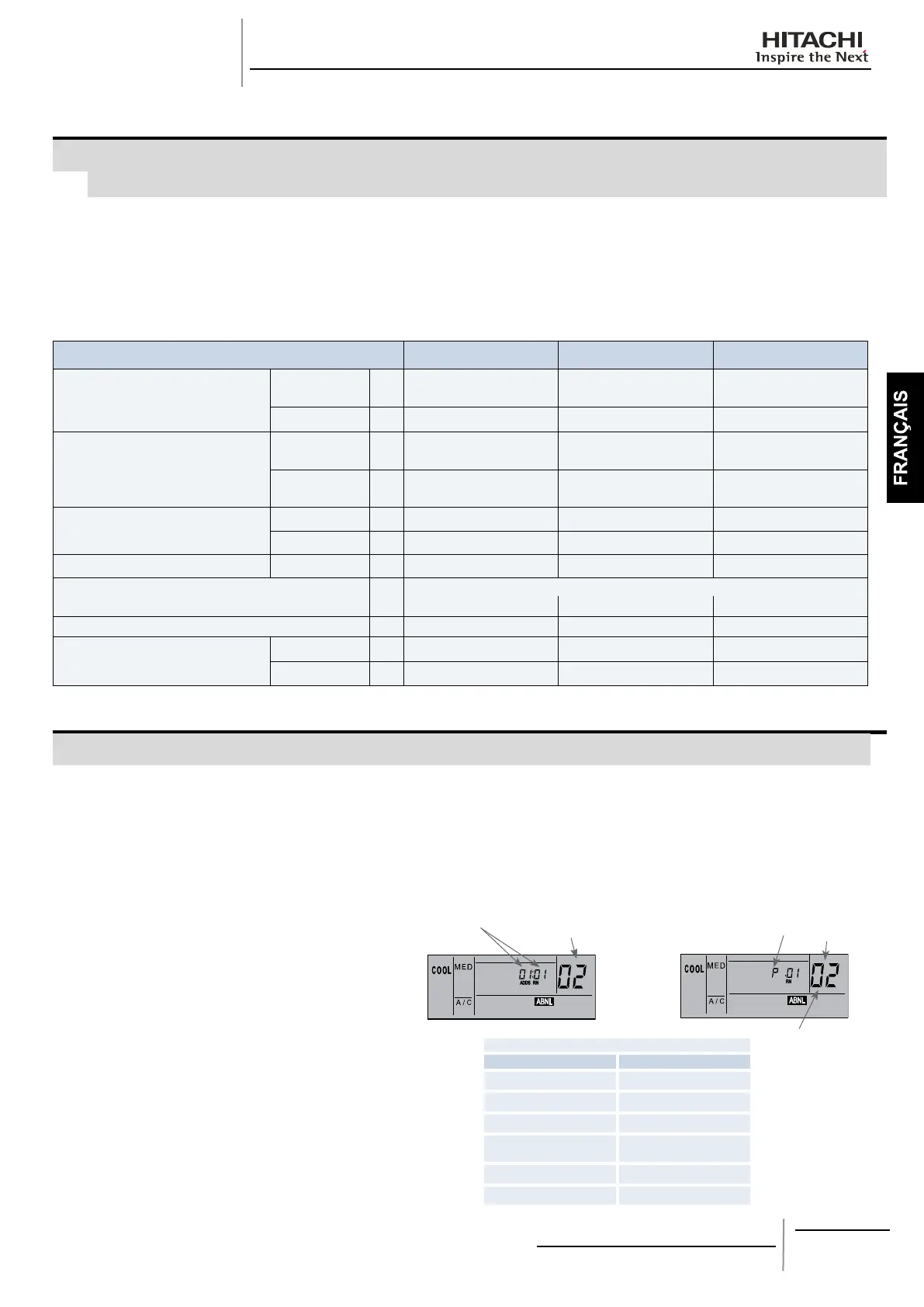

PMML0140A rév.1 - 07/2009
SOMMAIRE DES
DISPOSITIFS DE
SÉCURITÉ ET RÉGLAGE
DES DISPOSITIFS DE
COMMANDE
16. SOMMAIRE DES DISPOSITIFS DE SÉCURITÉ ET RÉGLAGE DES DISPOSITIFS
DE COMMANDE
¡ Protection du compresseur
Pressostat haute pression :
Cet interrupteur interrompt le fonctionnement du
compresseur lorsque la haute pression dépasse la valeur
préréglée.
¡ Protection du moteur du ventilateur
Quand la température de la thermistance atteint la valeur
préréglée, la sortie du moteur diminue.
Par contre, si la température devient insufsante, la limite
est annulée.
Modèle RASC-3HVRNE RASC-5HVRNE RASC-10HRNE
Pressostat haute pression pour le
compresseur
Interruption du
courant
MPa
-0.05 -0.05 -0.05
4.15 4.15 4.15
-0.15 -0.15 -0.15
Reprise du
courant
MPa
±0.15 ±0.15 ±0.15
3.20 3.20 3.20
Pressostat de dérivation
Interruption du
courant
MPa
+0.01 +0.01 +0.01
2.85 2.85 2.85
-0.01 -0.01 -0.01
Reprise du
courant
MPa
0 0 0
3.60 3.60 3.60
-0.15 -0.15 -0.15
Fusible
1~ 230V 50Hz A 40 50 -
3N~ 400V 50Hz A - - 40x2
Résistance carter Sortie W 40x2 40x2 40x1
Temporisateur CCP - Non réglable
Durée programmée min. 3 3 3
Fusible du moteur du ventilateur A 10 10 12 (MCB)
Thermostat interne
Interruption du
courant
ºC 130 130 145
Reprise du
courant
ºC 60~110 60~110 70
MCB : Disjoncteur magnétique
17. DÉPANNAGE
Si le voyant RUN clignote pendant 2 secondes, cela
signie qu'il existe un défaut
de transmission entre l'unité intérieure et la
télécommande. Les causes possibles sont les
suivantes :
Le câble de télécommande est endommagé.
−
Mauvais contact sur le câble de télécommande. −
IC ou micro-ordinateur défectueux. −
Dans tous les cas, contactez le service de −
maintenance.
Le voyant RUN clignote 6 fois (5 secondes) avec afchage du numéro
de l'unité et du code d’alarme.
REMARQUE
Notez le code défaut afché (voir le tableau ci-après) et contactez
votre service de maintenance.
Indication en
alternance
toutes les
secondes
Numéro d'unité
intérieure
Code d’alarme
Code du
modèle
Nombre d'unités
intérieures
connectées
Code
d’alarme
Code du modèle
Indication Modèle
H
Pompe à chaleur
P
Inverter
F
Multi (Set-free)
C
Refroidissement
uniquement
E
Autres
Double, triple et quadruple
