145
PMML0140A rev.1 - 07/2009
INSTALLAZIONE DEL
COMANDO REMOTO

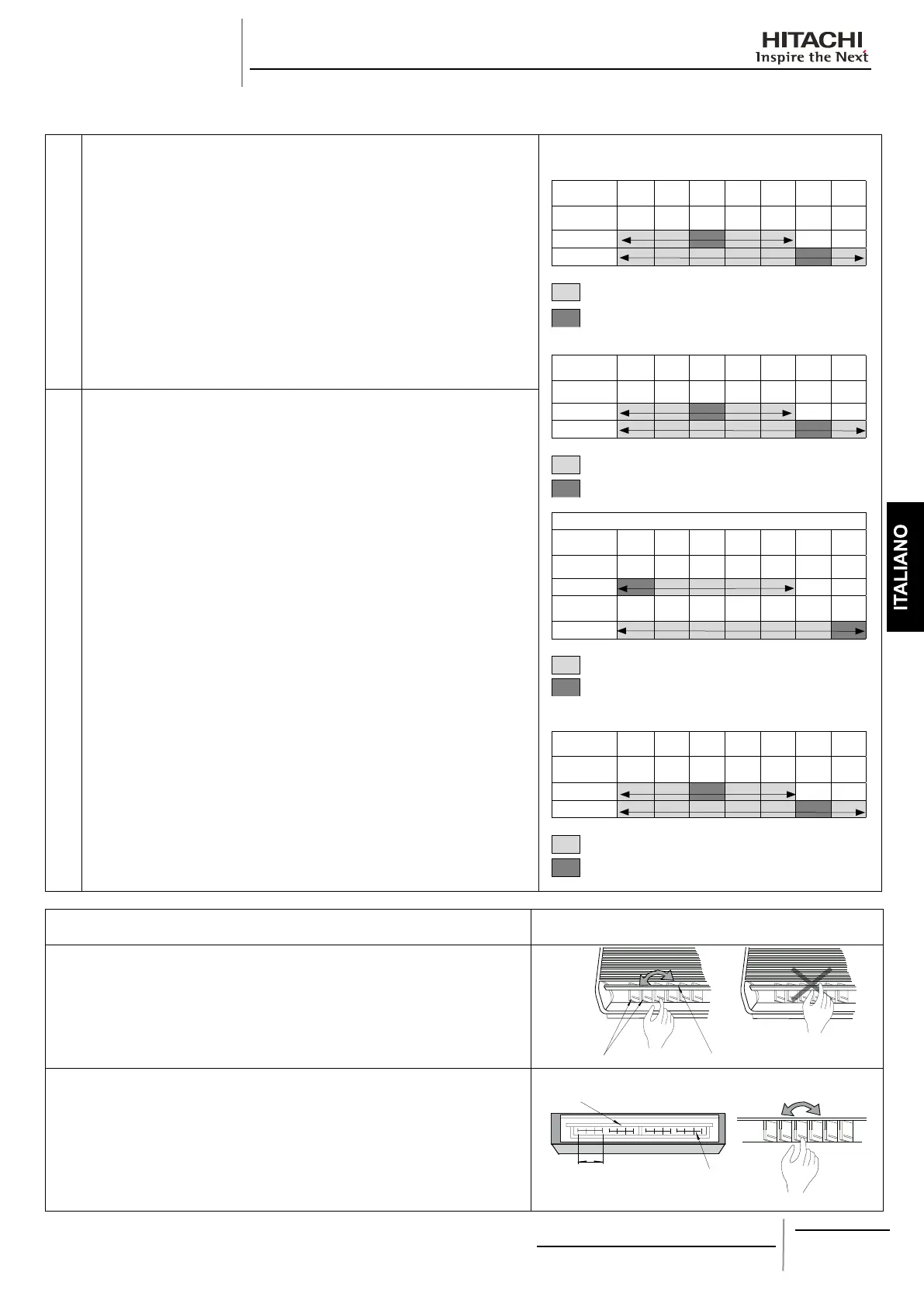

5.1.5. PROCEDURA PER L'IMPOSTAZIONE DELLA FERITOIA OSCILLANTE
Impostazione della feritoia orientabile
1. Quando si preme l'interruttore SWING LOUVER, la feritoia inizia
a muoversi. L'angolo di inclinazione massima è di circa 70° dalla
posizione orizzontale a quella verticale. Quando il simbolo ““ si
muove, indica il movimento continuo della feritoia.
2. Se non è richiesto il movimento della feritoia, premere di nuovo
l'interruttore SWING LOUVER. La feritoia viene arrestata nell'angolo
indicato dalla direzione del simbolo “
“.
3. L'angolo di uscita dell'aria viene ssato su 20° per la serie RCI e
su 40° per la serie RCD all'avvio della modalità di riscaldamento e
sbrinamento quando il termostato è acceso. Quando la temperatura
dell’aria in uscita supera i 30°C circa, la feritoia viene attivata.
Come ssare la feritoia
1. Per le modalità COOL e DRY, l'angolo di uscita dell'aria può essere
impostato su 5 posizioni differenti. In modalità di riscaldamento, può
essere impostato su 7 posizioni differenti.
2. Per ssare la posizione della feritoia, premere l'interruttore SWING
LOUVER per attivare il movimento della feritoia, quindi premere
di nuovo l'interruttore quando la feritoia si trova nella posizione
desiderata.
3. L'angolo di uscita dell'aria viene ssato su 20° per la serie RCI e
su 40° per la serie RCD all'avvio della modalità di riscaldamento e
sbrinamento quando il termostato è acceso.Quando la temperatura
dell’aria in uscita supera i 30°C circa, la feritoia viene attivata.
Se le feritoie sono ssate su un angolo di 55° per la serie RCI,
65° per la serie RCD o 70° per entrambe durante il funzionamento
in modalità riscaldamento e si passa alla modalità solo freddo, le
feritoie vengono automaticamente ssate su un angolo di 45° per la
serie RCI e di 60° per la serie RCD.
NOTA:
È evidente un ritardo tra l’angolo reale della feritoia e l’indicazione
sul display a cristalli liquidi. Quando si preme l'interruttore SWING
LOUVER, la feritoia non si ferma immediatamente, ma si sposta al
successivo angolo di inclinazione. Se le feritoie vengono spostate
durante la pulizia o accidentalmente, impostare la modalità di
regolazione automatica per riportare le quattro feritoie nella
posizione originale.
Non inclinare manualmente la feritoia, in quanto il meccanismo di
inclinazione si potrebbe danneggiare (in tutte le unità).
ATTENZIONE
RPK (tipo a parete): •
Regolare le feritoie verticali manualmente per dirigere il usso d’aria nella
direzione richiesta.
Non inclinare la pala 1 a sinistra e la pala 2 a destra della feritoia verticale.
Impostazione automatica della feritoia:•
Quando l'unità non è in funzione, le due feritoie per l'aria vengono
automaticamente arrestate in posizione di chiusura.
RPC (tipo a softto): •
La feritoia verticale è costituita da quattro serie di feritoie. Regolare le feritoie
verticali manualmente per dirigere il usso d’aria nella direzione richiesta.
NOTA:
I modelli che non sono dotati di feritoia orientabile non mostreranno le
indicazioni sopra indicate sul dispositivo di controllo remoto. In questo
caso, la feritoia deve essere regolata manualmente.
Feritoia orizzontale
Feritoia verticale
Una serie
Feritoia verticale
Feritoia orizzontale
RCI (tipo cassetta a 4 vie)
Indicazione
Angolo feritoia
(appross.)
Circa
25°
Circa
30°
Circa
35°
Circa
40°
Circa
50°
Circa
55°
Circa
60°
Raffreddamento
Riscaldamento
Ampiezza angolo
Angolo consigliato
RCD (tipo cassetta a 2 vie)
Indicazione
Angolo feritoia
(appross.)
Circa
40°
Circa
45°
Circa
50°
Circa
55°
Circa
60°
Circa
65°
Circa
70°
Raffreddamento
Riscaldamento
Ampiezza angolo
Angolo consigliato
RPK (tipo a parete)
Indicazione
Angolo feritoia
(appross.)
Circa 35°
Circa
40°
Circa
45°
Circa
50°
Circa
55°
Circa
60°
Circa
70°
Raffreddamento
Angolo feritoia
(appross.)
Circa
40°
Circa
45°
Circa
50°
Circa
55°
Circa
60°
Circa
65°
Circa
70°
Riscaldamento
Ampiezza angolo
Angolo consigliato
RPC (tipo a softto)
Indicazione
Angolo feritoia
(appross.)
Distanza
Circa
15°
Circa
30°
Circa
40°
Circa
50°
Circa
60°
Circa
80°
Raffreddamento
Riscaldamento
Ampiezza angolo
Angolo consigliato
Ampiezza angolo
Ampiezza angolo
Ampiezza angolo
Ampiezza angolo
Ampiezza angolo
Ampiezza angolo
Ampiezza angolo
Ampiezza angolo
