11.5. CONTROLLO DELLA PRESSIONE CON
GIUNTO DI RITEGNO
Quando si misura la pressione, utilizzare il giunto di ritegno della
valvola di arresto della linea del gas (A) e il giunto di ritegno
della linea del liquido (B), nella gura sottostante.
Quindi collegare il manometro secondo la tabella sotto riportata
perché la pressione del lato alto e quella del lato basso cambia
a seconda del tipo di funzionamento.
Modalità di
raffreddamento
Modalità di
riscaldamento
Giunto di ritegno valvola di arresto
gas "A"
Bassa pressione Alta pressione
Giunto di ritegno linea "B" Alta pressione Bassa pressione
Giunto di ritegno valvola di arresto
liquido "C"
Esclusivamente per pompa a vuoto
e carica del refrigerante
NOTA
Fare attenzione a non schizzare le parti elettriche di refrig-
erante e olio durante la rimozione dei essibili per la carica.

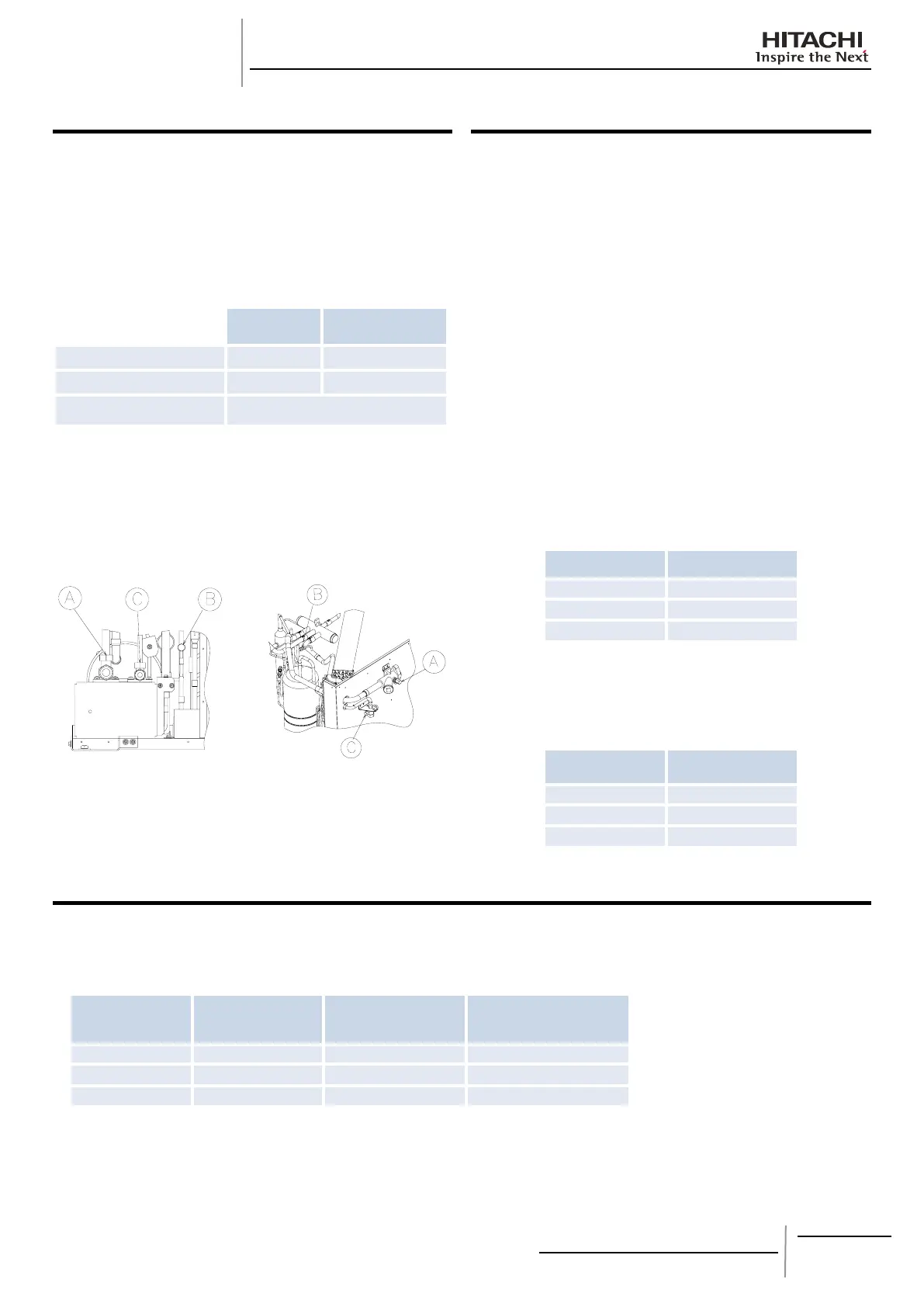

Le immagini sottostanti
mostrano gli esempi di 3 e 5 HP
Contenitore RASC-(3/5)HVRNE
Contenitore RASC-10HRNE
11.6. QUANTITÀ DI CARICA DEL
REFRIGERANTE
Le unità RASC sono state caricate con refrigerante per 20 m
(RASC-3HVRNE) o 30 m (RASC-5HVRNE) della lunghezza
della linea. È necessario che venga caricato refrigerante
aggiuntivo se la lunghezza della linea supera i 20 m (RASC-
3HVRNE) o 30 m (RASC-5HVRNE).
1. Determinare la quantità di refrigerante aggiuntivo in base alla
procedura seguente e caricarla nel sistema.
2. Registrare la quantità di refrigerante aggiuntivo per facilitare
le successive attività di servizio.
ATTENZIONE:
Durante le operazioni di carica del refrigerante, effettuare
attentamente la misurazione delle quantità da caricare.
Un caricamento eccessivo o insufciente di refrigerante
potrebbe provocare un guasto del compressore
La quantità di refrigerante già caricata nell'unità RASC (Wo
•
Kg) è il parametro successivo:
MODELLO UNITÀ
ESTERNA
Quantità caricata Wo
(Kg)
RASC-3HVRNE 2.8
RASC-5HVRNE 4.0
RASC-10HRNE 9.0
ATTENZIONE:
Qualora la lunghezza effettiva delle tubazioni sia inferiore
ai 5 m, caricare la quantità di refrigerante totale secondo i
volumi indicati nella tabella sotto riportata.
MODELLO UNITÀ
ESTERNA
Quantità refrigerante
(Kg)
RASC-3HVRNE 2.3
RASC-5HVRNE 3.3
RASC-10HRNE 7.4
11.7. CALCOLO DELLA CARICA AGGIUNTIVA DI REFRIGERANTE
Consultare la tabella seguente:•
MODELLO UNITÀ
ESTERNA
Wo:
Quantità caricata
(Kg)
l
Carica- lunghezza linea
ridotta (m)
p
Percentuale di
compensazione (kg/m)
RASC-3HVRNE 2.8 20 0.06
RASC-5HVRNE 4.0 30 0.06
RASC-10HRNE 9.0 30 0.12
