163
PMML0140A rev.1 - 07/2009
LINEA DEL
REFRIGERANTE
E CARICA DI
REFRIGERANTE
11.8. SVUOTAMENTO DEL REFRIGERANTE

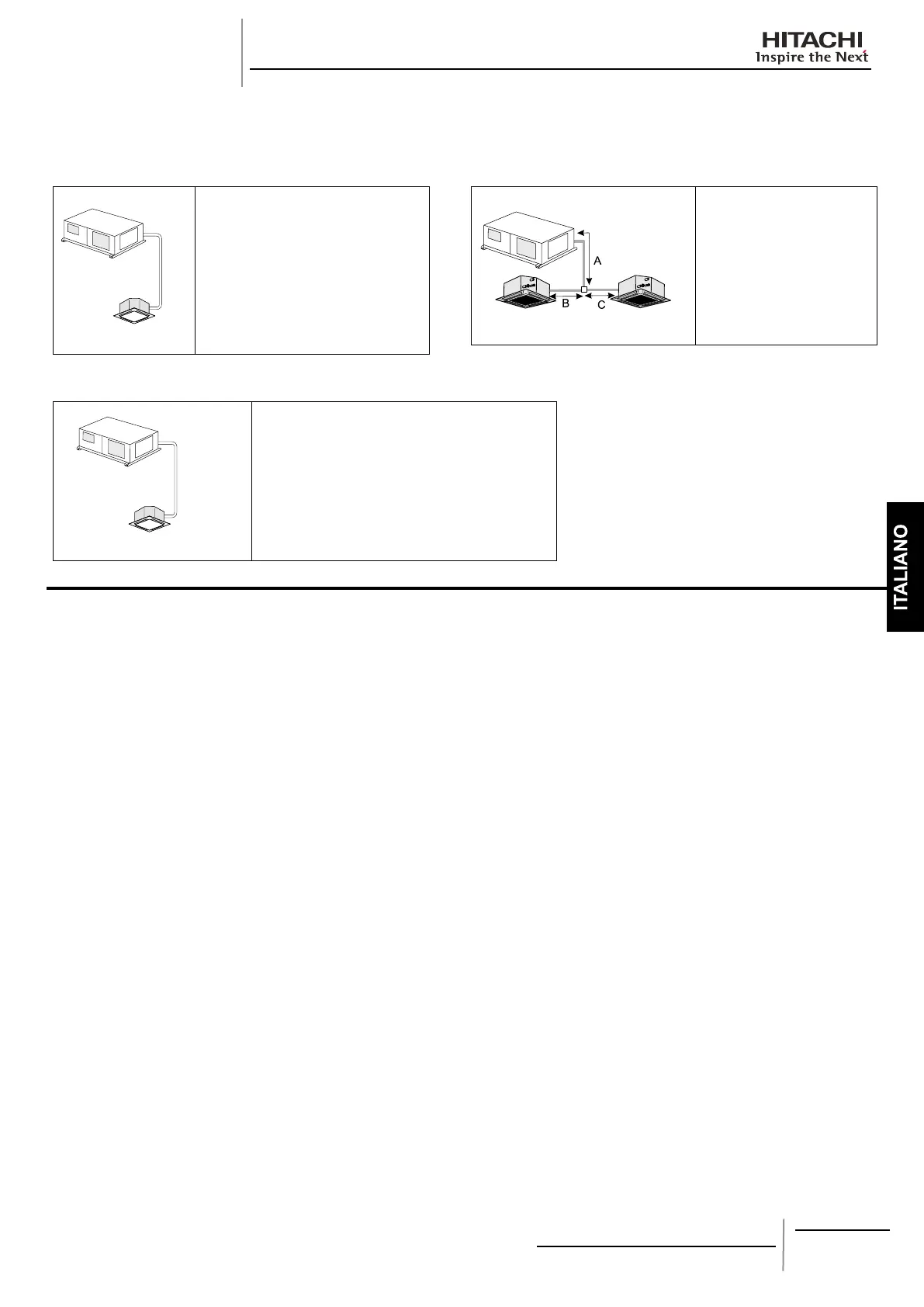

Sistema singolo ¡
Calcolo della lunghezza della linea AL(m)
RASC-5/10H(V)RNE
Unità interna
AL
AL: lunghezza della linea
l: Carica-lunghezza della linea ridotta
(a): Non è richiesta nessuna carica aggiuntiva AL≤
l
(b): È necessaria una carica aggiuntiva AL≥l
W (quantità di carico aggiuntiva) = (AL- l) x p
sistema doppio ¡
Calcolo della lunghezza della linea AL(m) AL= A+B+C
RASC-5/10H(V)RNE
Unità interna Unità interna
AL: A+B+C
l: Carica-lunghezza della linea
ridotta
W (quantità di carico
aggiuntiva) = (AL-
l) x p
Esempio:
AL: 45m
l: 30m
RASC-5HVRNE
RCI-5.0FSN2E
W (quantità di carico aggiuntiva) = (45-30) x 0.06 = 0.9 kg
Quando il refrigerante deve essere raccolto nell'unità RASC a
causa del trasferimento dell'unità interna/RASC, raccogliere il
refrigerante come indicato di seguito:
1. Collegare il connettore a manometro alla valvola di arresto del
gas e alla valvola di arresto del liquido.
2. Attivare l'alimentazione.
3. Impostare il pin DSW1-1 del PCB dell'unità RASC su “ON” per
la modalità di raffreddamento. Chiudere la valvola di arresto del
liquido e raccogliere il refrigerante.
4. Quando la pressione sul lato bassa pressione (valvola arresto
gas) è -0.01 MPa (-100mmHg), realizzare immediatamente le
procedure indicate di seguito.
Chiudere la valvola di arresto del gas.
Disattivare il pin DSW1-1 sul lato OFF (per arrestare il
funzionamento dell'unità).
5. Disattivare l'alimentazione.
ATTENZIONE
Misurare la bassa pressione con il manometro e fare in
modo che non vada al di sotto di -0.01 MPa. Se la pressione
è inferiore a -0.01 MPa, il compressore potrebbe essere
difettoso.
