165
PMML0140A rev.1 - 07/2009
COLLEGAMENTI
ELETTRICI
ATTENZIONE:
Vericare che le viti per il blocco terminale siano serrate
saldamente.
ATTENZIONE:
Prima di eseguire i collegamenti elettrici o le operazioni
−
di controllo periodiche, accertarsi che le ventole delle
unità interna e RASC si siano arrestate.
Proteggere i cavi, la linea di drenaggio e le parti elettriche
−
da roditori e da insetti. In caso contrario, potrebbero
danneggiare cavi e parti non protette provocando, nel
peggiore dei casi, degli incendi.
Avvolgere i cavi con il materiale a corredo e tappare il
−
foro dei collegamenti elettrici con materiale sigillante per
evitare l'ingresso di acqua o di insetti.
Fissare i cavi nell'unità interna con le apposite fascette.
−
Se si utilizza una canalina, fare passare i cavi attraverso −
il foro incompleto che si trova sul coperchio laterale.
Fissare il cavo del dispositivo di controllo remoto nel
−
quadro elettrico utilizzando l'apposita fascetta.
I cavi elettrici devono essere conformi alla normativa
−
locale vigente. Per informazioni su regolamenti
e normative vigenti, rivolgersi all'ente regionale
competente.
Controllare che il cavo di terra sia ben collegato.
−
Inserire un fusibile della portata indicata.
PERICOLO:
Non collegare o regolare cavi o connessioni se non dopo
aver scollegato la tensione elettrica.
Vericare che il cavo di terra sia stato collegato corretta-
mente e che sia stato ssato ed evidenziato con apposita
etichetta in conformità alla normativa vigente.
NOTA:
Se sono predisposte più fonti di alimentazione, accertarsi
che siano tutte scollegate.

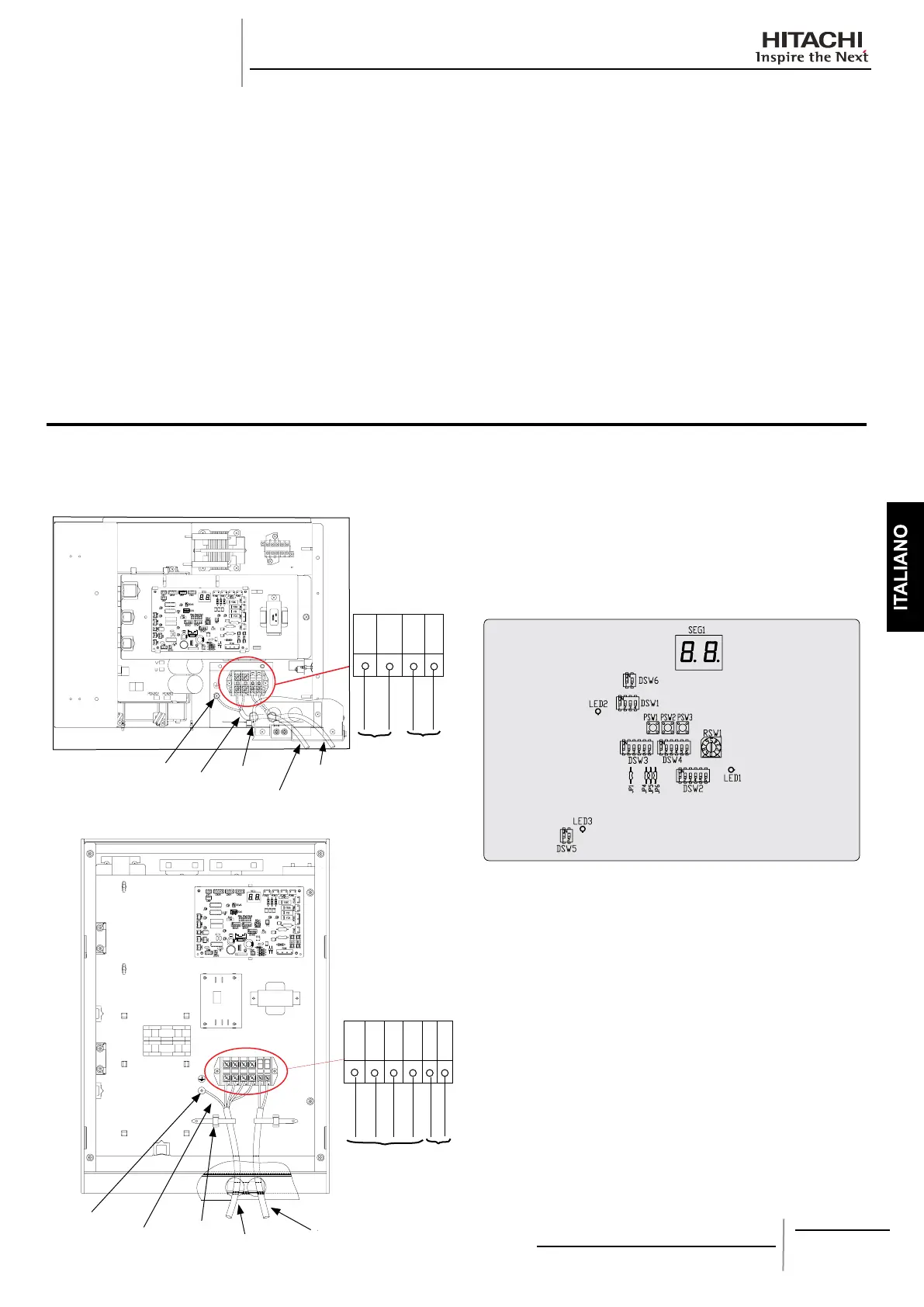

13.2. COLLEGAMENTI ELETTRICI DELLE UNITÀ RASC
I collegamenti elettrici dell’unità RASC sono illustrati di seguito.
RASC-3/5HVRNE
¡
RASC-10HRNE ¡
Cavi di
alimentazione
L1 L2 L3 N 1 2
400 V c.a.
Cavi di
alimentazione
5 V c.c.
Cavi di
trasmissione
Terminale di terra
Cavi di
alimentazione
Fascetta
Cavi di
trasmissione
13.2.1. IMPOSTAZIONE DEGLI INTERRUTTORI DIP
PER UNITÀ RASC
Numero e posizione degli interruttri DIP ¡
Il PCB dell'unità RASC supporta 5 tipi di interruttori DIP,
1 interruttore a scorrimento e 3 interruttori a pulsante. La
posizione è la seguente:
NOTA
Il simbolo “
▄
” indica la posizione degli interruttori DIP. Nelle
gure sono illustrate le impostazioni prima della spedizione
o dopo la selezione.
ATTENZIONE
Prima di impostare gli interruttori DIP, è indispensabile
disattivare l'alimentazione e impostare la posizione degli in-
terruttori DIP, in caso contrario le impostazioni non avranno
alcun effetto.
L1 L2
N
1 2
230 V c.a.
5 V c.c.
Cavi di
alimentazione
Cavi di
trasmissione
Terminale di
terra
Cavi di
alimentazione
Fascetta
Cavi di
alimentazione
Cavi di
trasmissione
