COLLEGAMENTI
ELETTRICI

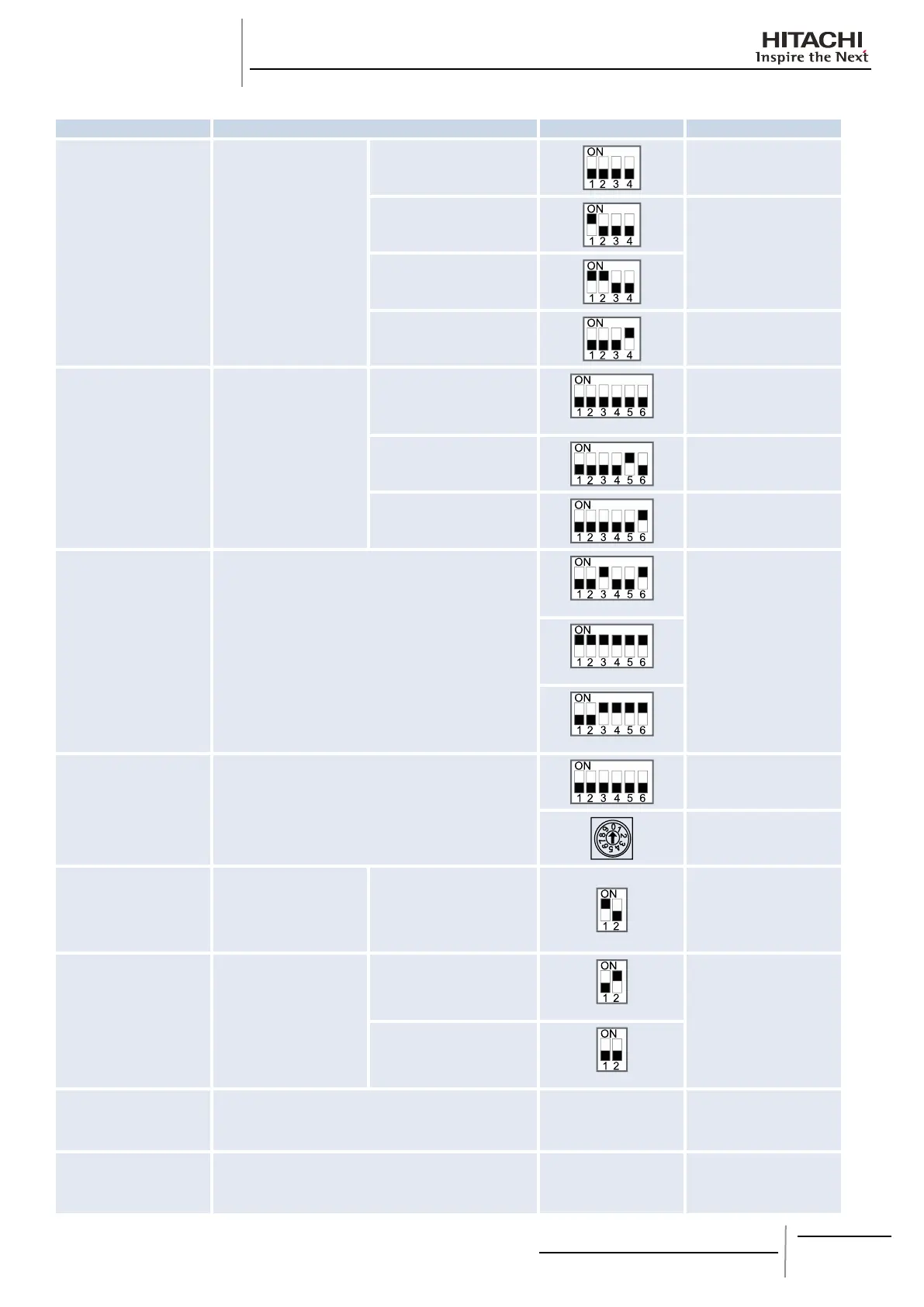

Interruttore Dip Funzione Impostazione Note
DSW1 Prova di funzionamento
Prima della spedizione
Prova di funzionamento per
raffreddamento
L'operazione viene
eseguita ininterrottamente
per 2 ore senza richiesta
termica-OFF.
Il blocco di sicurezza di 3
minuti per il compressore
non funziona durante la
prova di funzionamento.
Prova di funzionamento per
riscaldamento
Compressore forzato OFF
Il compressore non
funziona durante
l’operazione.
DSW2
Lunghezza della linea/
funzione selezione
Prima della spedizione
(6m~30m)
Impostazione selezione
funzione
Selezione funzione
impostata da PSW.
Input esterno/selezione
output
Input esterno/selezione
output impostato da PSW.
DSW3 Impostazione capacità
RASC-3HVRNE
Non serve alcuna
impostazione
RASC-5HVRNE
RASC-10HRNE
DSW4 & RSW1 Impostazione del numero del ciclo refrigerante
Impostazione per i dieci
numeri
Impostazione per l’ultimo
numero
DSW5
Impostazione resistenza
morsetti nali
Impostazione prima della
spedizione
Resistenza nale attiva
La quantità delle unità
fonte di calore nello
stesso H-Link è pari o
superiore a 2, impostare il
pin n. 1 di DSW5 su OFF
a partire dalla seconda
unità.
DSW6 Alimentazione elettrica
Impostazioni prima della
spedizione (230V)
RASC-3/5HVRNE
Non serve alcuna
impostazione
Impostazioni prima della
spedizione (400V)
RASC-10HRNE
JP1 Taglio: Modalità di raffreddamento annuale - -
JP5 Taglio: Prevenzione sbrinamento simultaneo - -
