Hitachi UTOPIA RASC Series User Manual

191
PMML0140A rev.1 - 07/2009
TUBAGEM DE
REFRIGERANTE
E CARGA DE
REFRIGERANTE

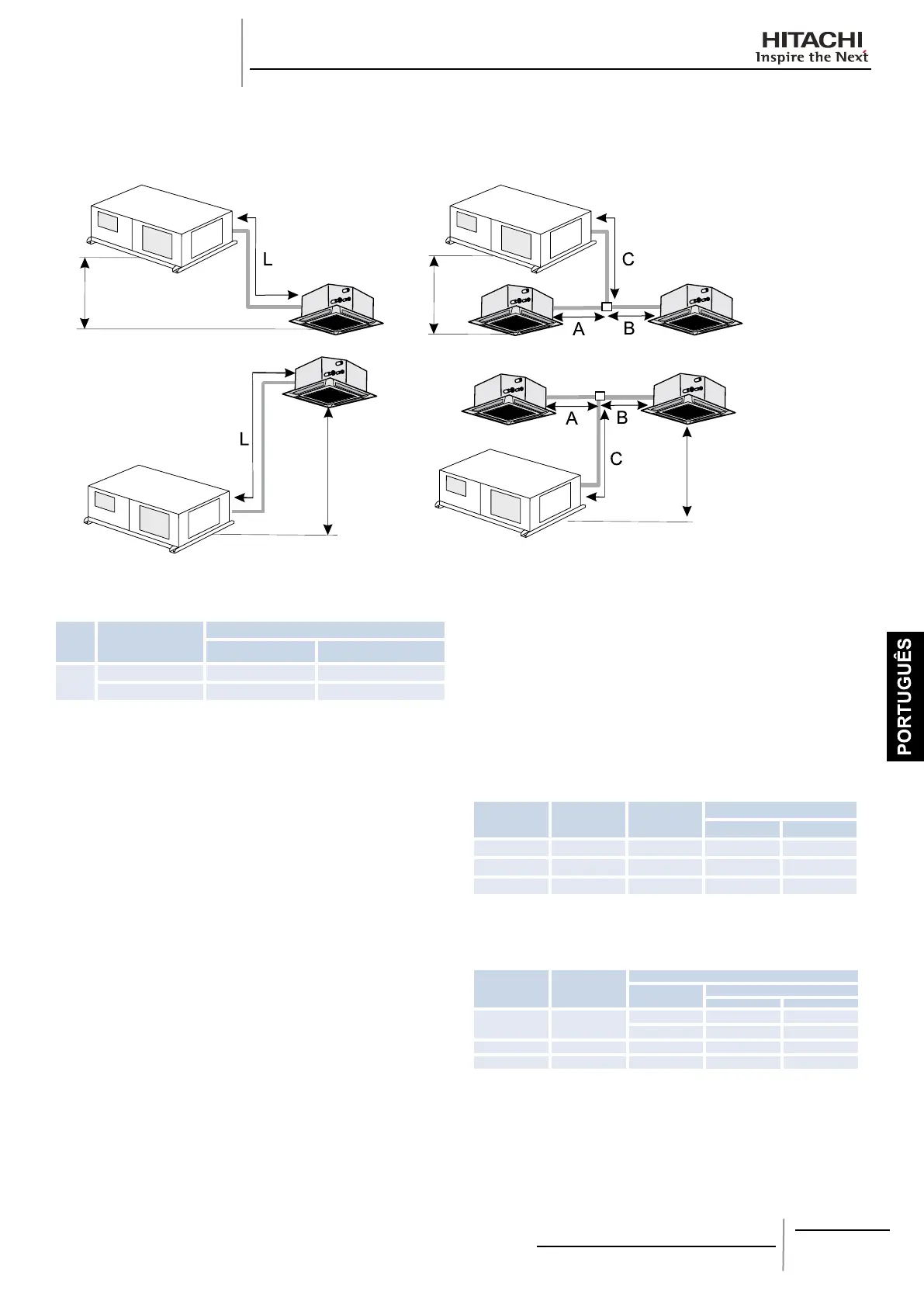

Exemplo para sistemas únicos e duplos:•
Sistema único Sistema duplo
+H
+H
-H
-H
Comprimento máximo de tubagem conforme a unidade:•
Marca Unidade
Comprimento máximo de tubagem
Comprimento real de
tubagem
Comprimento
equivalente de tubagem
L
RASC-3H(V)RNE
≤ 30 m ≤ 45 m
RASC-5/10HVRNE
≤ 50 m ≤ 70 m
L = Comprimento da tubagem.
NOTA:
Instale a tubagem de ramicação na posição onde o -
comprimento de tubagem para as unidades interiores tenha
uma distância igual. Contudo, quando forem necessários
comprimentos de tubagens diferentes para as unidades
interiores, a partir da tubagem de ramicação, devido à
construção do edifício, a diferença de comprimentos entre
as duas tubagens deve ser inferior a 8 m.
11.4.2. SELECÇÃO DE TUBAGEM DE REFRIGERANTE
Seleccione as dimensões da tubagem de ligação de acordo •
com os procedimentos seguintes:
Entre a unidade RASC e a tubagem de ramicação: -
Seleccione uma dimensão da ligação de tubagem igual à
dimensão da tubagem da unidade RASC
Entre a tubagem de ramicação e a unidade interior: -
Seleccione uma dimensão da ligação de tubagem igual à
dimensão da tubagem da unidade interior
Unidade
Dimensão da
tubagem de
gás
Diâmetro da
tubagem de
líquido
Distribuidor
Duplo Quád.
RASC-3 15,88 (5/8”) 9,53 (3/8”) TE-03N -
RASC-5 15,88 (5/8”) 9,53 (3/8”) TE-56N -
RASC-10 25,4 (1”) 12,7 (1/2”) TE-10N QE-810N
Para as unidades RASC-10HRNE, use um redutor de •
tubagem nas seguintes instalações:
Tipo de
instalação
Distribuidor
Tubagem
Tipo
Dimensões
a b
Único -
Gás Ø 25,4 Ø 22,2
Líquido Ø 12,7 Ø 9,53
Duplo TE-56N Líquido Ø 9,53 Ø 6,35
Quád. QE-810N Líquido Ø 12,7 Ø 9,53
NOTA:
Para o sistema -
duplo: L = C
+ (a maior
distância entre a
unidade interior
e a tubagem de
derivação).
