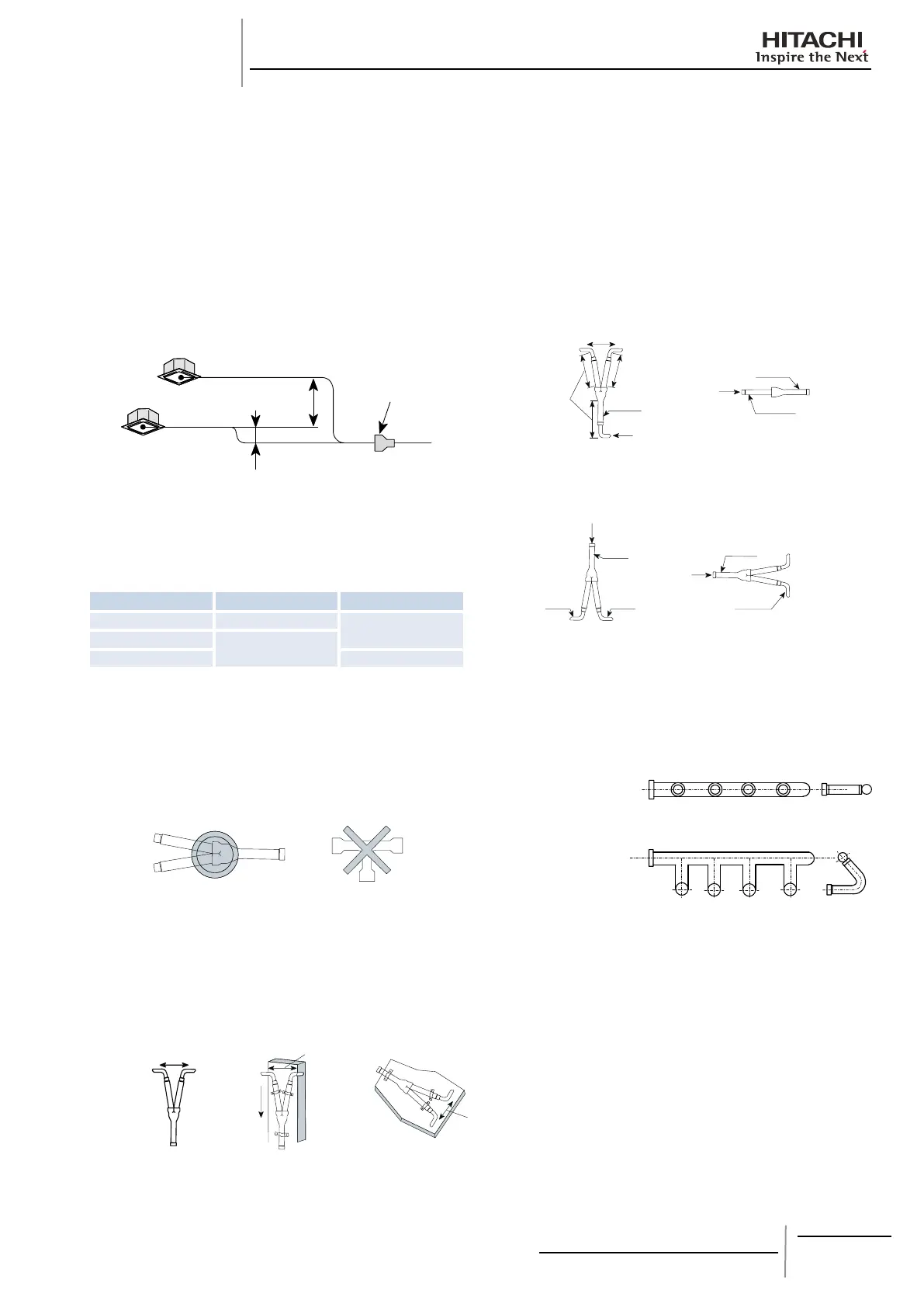

192
PMML0140A rev.1 - 07/2009
TUBAGEM DE
REFRIGERANTE
E CARGA DE
REFRIGERANTE
11.4.3. INSTALAÇÃO DE SISTEMAS DUPLOS,
TRIPLOS E QUÁDRUPLOS
Diferença de nível entre unidades interiores e distribuidor
Instale todas as unidades interiores ao mesmo nível. Quando
for necessário instalar as unidades interiores com uma
diferença de nível, devido à construção do edifício, esta deve
ser menor que 0,5 metros. Instale a tubagem de ramicação
num nível inferior ou igual ao das unidades interiores, mas
nunca superior.
Exemplo: Sistema duplo
Unidades
interiores
Menor que
0,5 mm
Diferença de altura entre duas unidades
interiores. Menor que 0,5 m
Tubagem de
ramicação
Dimensões de tubagem para unidade interior.
As dimensões das tubagens para as unidades interiores são
as seguintes
mm(pol.)
Unidade
Dimensão da tubagem
de gás
Diâmetro da tubagem de
líquido
1,5 HP 12,7 (1/2”)
6,35 (1/4”)
2,0 HP
15,88 (5/8”)
2,5 HP 9,53 (3/8”)
Instalação do distribuidor
1. Instale o distribuidor fornecido pela HITACHI, se
necessário
Não pode ser instalado um T em vez de uma tubagem de
ramicação.
Exemplo: Sistema duplo
2. Instalação do distribuidor.
Fixe a tubagem de ramicação horizontalmente ao
pilar, à parede ou ao tecto. A tubagem não deve ser
xa de maneira rígida à parede, porque a expansão e a
contracção térmicas podem causar a fractura da tubagem.
Exemplo: Sistema duplo
Horizontal
Para unidade
RASC
Para unidade
interior
Vertical
Para unidade
interior
Fixação da tubagem de
ramicação à superfície de
um pilar ou de uma parede
Horizontal
Horizontal
Fixação da tubagem de
ramicação ao tecto ou a
uma viga
NOTA:
Fixe a tubagem desde o exterior do isolamento ou -
inserindo um material de absorção de contracções e
expansões entre a tubagem e o metal de xação.
3. Instalação correcta de distribuidor duplo
Esta é a posição correcta da tubagem de ramicação de um
sistema duplo:
Para cima
Para baixo
Maior que
0,5 m
Tubagem
principal
Direcção do refrigerante
Direcção do
refrigerante
Tubagem
principal
Tubagem de
ramicação
Esta instalação está incorrecta.
Para cima
Para baixo
Tubagem
principal
Direcção do
refrigerante
Tubagem
principal
Tubagem de
ramicação
Tubagem de
ramicação
Tubagem de
ramicação
4. Posição correcta de distribuidor quádruplo.
Instale a cabeça horizontalmente
Exemplo: Tubagem de ramicação para sistema quádruplo
Tubagem de gás
Tubagem de líquido
