246
PMML0140A rev.1 - 07/2009
NAMEN VAN
ONDERDELEN EN
AFMETINGEN
DEEL II INSTALLATIE

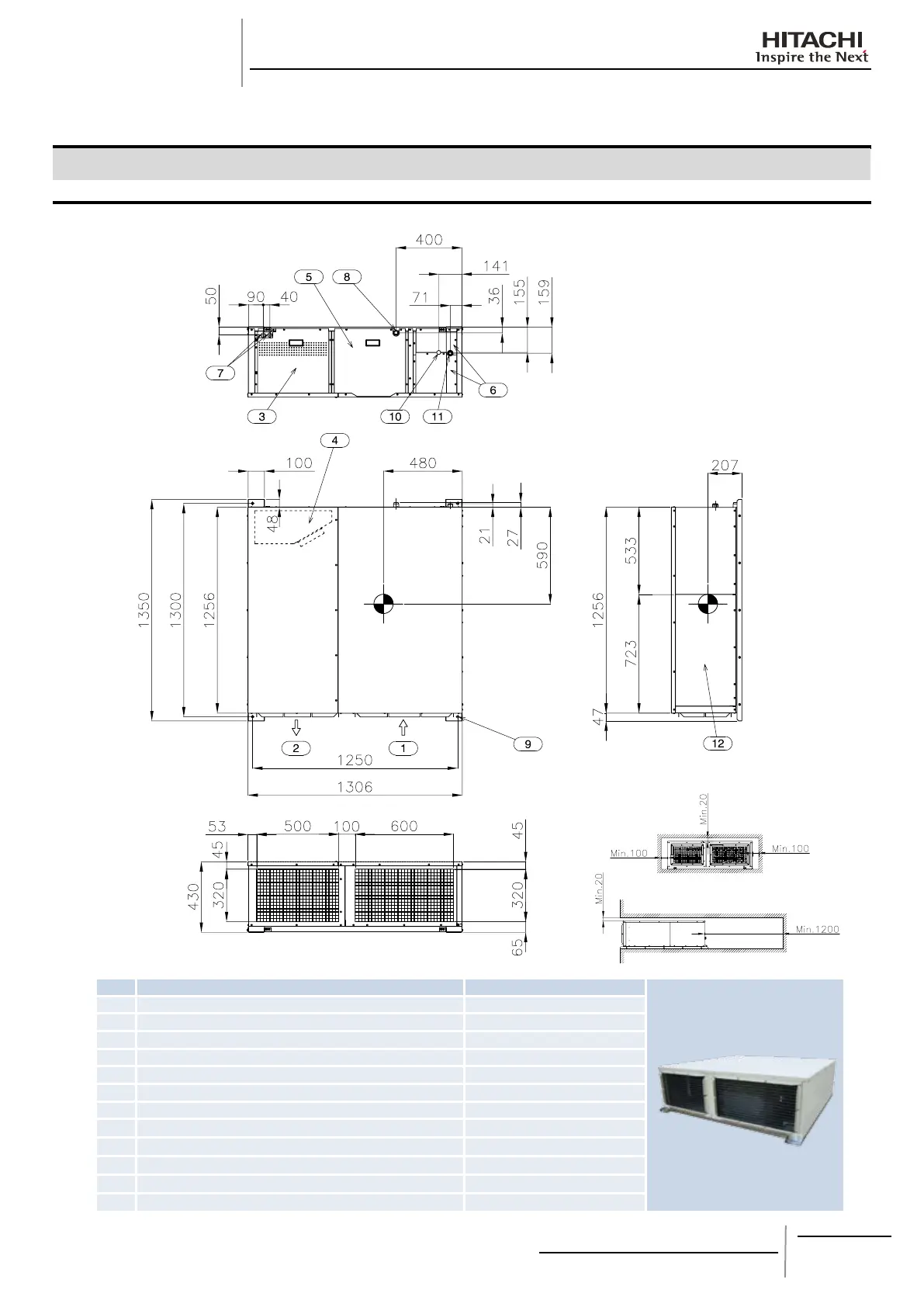

8. NAMEN VAN ONDERDELEN EN AFMETINGEN
8.1. RASC-3/5HVRNE
Installatieruimte
nr. Beschrijving Opmerkingen
1 Luchtinlaat
2 luchtuitlaat
3 Bedekking elektrische kast
4 Elektrische kast
5 Ventilatoronderhoudsklep
6
Sluitventielklep
7 Gaten voor draadaansluitingen 2-Ø32
8 Afvoerbuis Ø26
9 Gaten voor bevestiging van de unit 4-Ø14x16
10 Koelmiddelleiding (vloeistof) Opgetrompte moer: Ø9.53 (3/8”)
11 Koelmiddelleiding (gas) Opgetrompte moer: Ø15.88 (5/8”)
12 Optionele luchtinlaat
