247
PMML0140A rev.1 - 07/2009

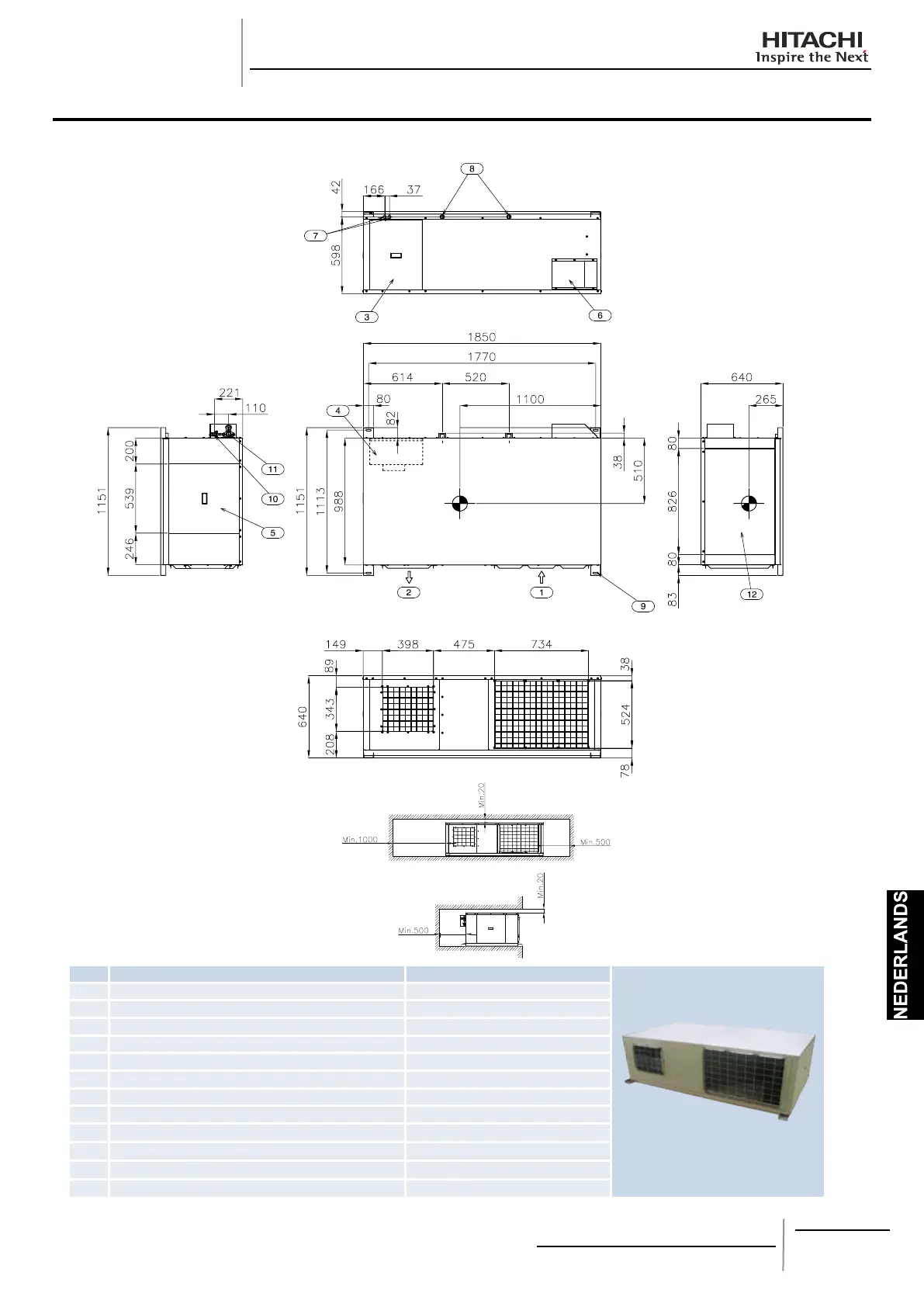

NAMEN VAN
ONDERDELEN EN
AFMETINGEN
8.2. RASC-10HRNE
nr. Beschrijving Opmerkingen
1 Luchtinlaat
2 luchtuitlaat
3 Bedekking elektrische kast
4 Elektrische kast
5 Ventilatoronderhoudsklep / Optionele luchtinlaat
6
Sluitventielbescherming
7 Gaten voor draadaansluitingen 2-Ø25
8 Afvoerbuis 2-Ø30
9 Gaten voor bevestiging van de unit 4-Ø12x28
10 Koelmiddelleiding (vloeistof) Opgetrompte moer: Ø12,7 (1/2”)
11 Koelmiddelleiding (gas) Opgetrompte moer: Ø25,4 (1”)
12 Optionele luchtinlaat
Installatieruimte
