250
PMML0140A rev.1 - 07/2009
INSTALLATIE VAN DE
UNITS

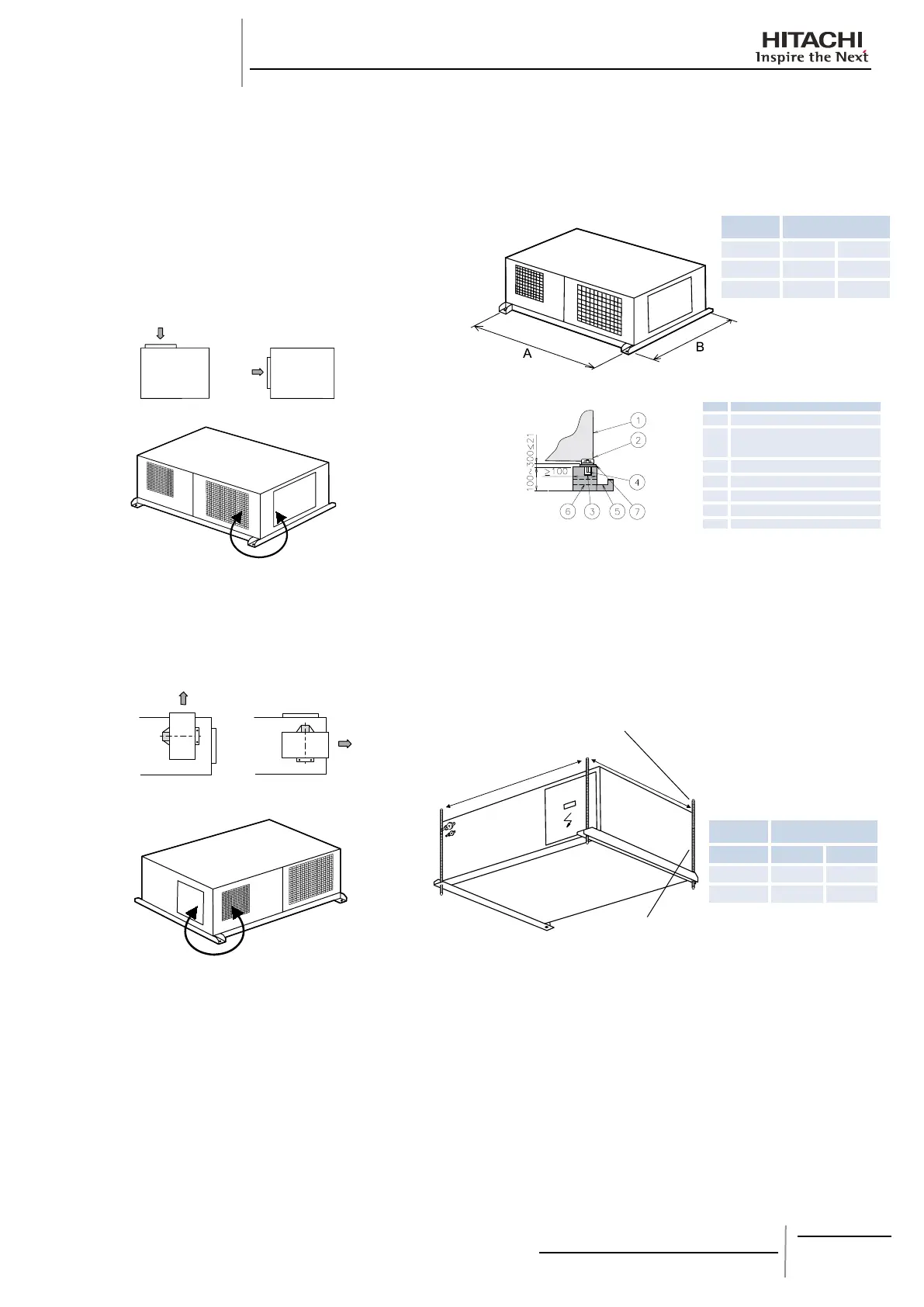

10.1.3. BESCHIKBARE CONFIGURATIE
Andere conguraties zijn beschikbaar voor de RASC-unit
waarbij alleen de luchtinlaat- en luchtuitlaatpanelen worden
gewijzigd (en de ventilatorstand in het geval van de
RASC-10HRNE).
Wijziging van luchtinlaat (optie)
¡
Als u de luchtinlaat wilt wijzigen, hoeft u alleen de aangegeven -
paneelstand te wijzigen. Beide panelen gebruiken schroeven
voor montage op de basis van de unit.
Wisselpaneel
(Meegeleverd)
(Optie)
(Bovenaanzicht)
Wijziging van luchtuitlaat (optie alleen voor RASC- ¡
10HRNE)
Als u de luchtuitlaat wilt wijzigen, dient u ook de panelen te -
wijzigen. Het ventilatoruitgangspaneel wordt bevestigd op een
ventilatiestructuur die op de volgende manier moet worden
aangebracht:
Wisselpaneel
10.1.4. VOORZIENING VAN DE INSTALLATIEPLAATS
Betonnen binnenfundering ¡
1. De fundering kan op een vlak stuk zijn en is bij voorkeur
100 tot 300 mm boven het vloeroppervlak.
2. Breng rondom de fundering een afvoerkanaal aan zodat
het afvoeren probleemloos kan verlopen
3. Wanneer u de unit installeert, zet u deze vast met M10-
ankerbouten
4. Gebruik trillingsbestendig rubber (ongeveer 60 graden)
tussen de unit en de fundering.
5. Afvoerwater kan ‘s morgens bevriezen. Voorkom daarom
dat het water wordt afgevoerd op een gedeelte dat
vaak wordt gebruikt, om ongelukken door gladheid te
voorkomen.
6. Controleer of rekening is gehouden met de waterdichtheid
van de fundering.
7. Installeer de unit zodanig dat de afvoeronderdelen iets
(ongeveer. 20 mm) lager liggen dan de andere kant om te
zorgen voor correcte afvoer.
Opgehangen unit
¡
1. Hang de unit op zoals in de tekening wordt aangegeven.
2. Controleer of het plafond het gewicht van de unit kan dragen
dat is aangegeven op de plaat met de specicaties.
3. Installeer de unit zodanig dat de afvoeronderdelen iets
(ongeveer. 20 mm) lager liggen dan de andere kant om te
zorgen voor correcte afvoer.
Stropbout (M10)
Ophangbeugel
Markering Hoek van stropbouten
Model 3/5HP 10 HP
A (mm) 1250 1770
B (mm) 1300 1113
LET OP:
Als de unit aan het plafond wordt opgehangen, moet de
locatie voldoende sterk zijn. Is dit niet het geval, dan dient
u de locatie met balken enzovoorts (meer dan 150 kg voor
één stropbout) te versterken. De unit kan anders vallen of
er kan overmatig lawaai ontstaan.
Nr. Beschrijving
unit
Verwijder dit gedeelte van de bout.
Anders kan de onderhoudsklep
slecht worden geopend.
Mortelgat (Ø100 x diepte 150)
Ankerbout M10
Afvoer (breedte 100 x diepte 150)
Afvoer
Trillingsvrij rubber
Markering Ankerbouthoek
Model 3/5HP 10 HP
A (mm) 1250 1770
B (mm) 1300 1113
