256
PMML0140A rev.1 - 07/2009
KOELMIDDELLEIDINGEN
& KOELMIDDEL VULLEN

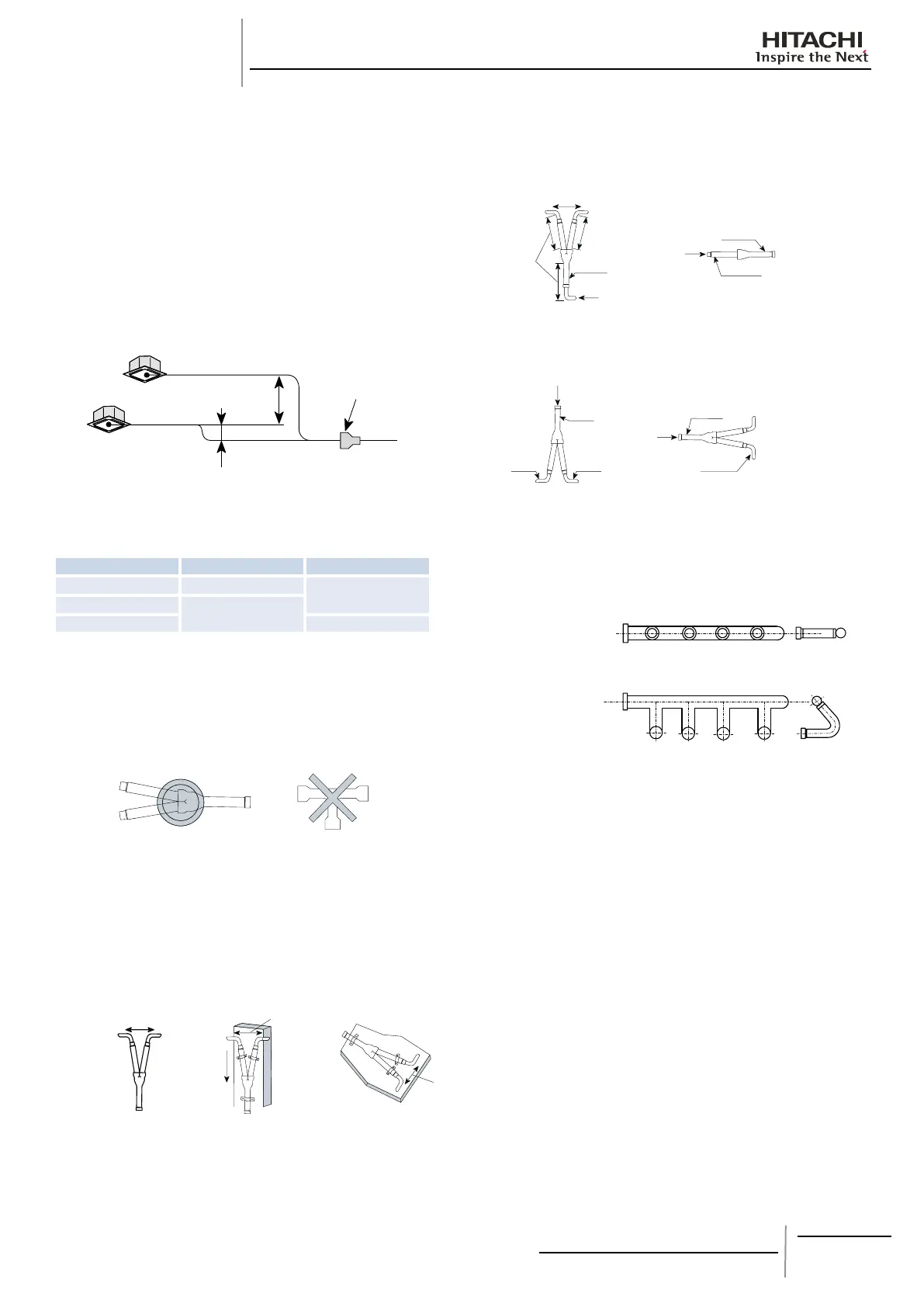

11.4.3.INSTALLATIE VAN DUBBELE EN VIERVOUDIGE
SYSTEMEN
Hoogteverschil tussen binnenunits en distributiesysteem•
Installeer alle binnenunits op dezelfde hoogte. Wanneer er
echter een hoogteverschil nodig is tussen de binnenunits
wegens de constructie van het gebouw, mag dit niet meer zijn
dan 0,5 meter. Installeer de aftakbuis op dezelfde hoogte als
de binnenunits of lager, maar nooit hoger.
Voorbeeld: Dubbel systeem
Binnenunits
Minder dan
0,5 mm
Hoogteverschil tussen twee
binnenunits. Minder dan 0,5m
Aftakbuis
Leidingafmeting voor binnenunit.•
De leidingafmeting voor binnenunits zijn de volgende
mm (inch)
unit Diameter gasleiding Diametervloeistoeiding
1,5 HP 12.7 (1/2”)
6.35 (1/4”)
2,0 HP
15.88 (5/8”)
2,5 HP 9.53 (3/8”)
Distributiesysteem installeren•
1. Installeer het distributiesysteem dat door HITACHI op
verzoek wordt meegeleverd
U kunt geen T-stuk gebruiken in plaats van een aftakbuis.
Monster: Dubbel systeem
2. Het distributiesysteem installeren.
Bevestig de aftakbuis horizontaal aan de balk, de muur
of het plafond. De leidingen mogen niet zeer strak aan de
muur worden bevestigd omdat in dat geval de leiding kan
breken door thermisch uitzetten en krimpen.
Voorbeeld: Dubbel systeem
Horizontale
Naar RASC-unit
Naar
binnenunit
Verticaal
Naar
binnenunit
De aftakbuis bevestigen
aan het oppervlak van de
balk of muur
Horizontale
Horizontale
De aftakbuis bevestigen
aan plafond of balk
OPMERKING:
Bevestig de leiding buiten het isolatiemateriaal om of steek -
absorptiemateriaal tussen de leiding en een bevestiging.
3. Juiste positie van het dubbele distributiesysteem
Dit is de juiste positie van de dubbele aftakbuis:
•
Omhoog
Omlaag
Meer dan
0,5m
Hoofdleiding
Richting koelmiddel
Richting
koelmiddel
Hoofdleiding
Aftakbuis
Dit is de verkeerde positie.•
Omhoog
Omlaag
Hoofdleiding
Richting
koelmiddel
Hoofdleiding
AftakbuisAftakbuis
Aftakbuis
4. Correcte positie van de viervoudige distributeur.
Installeer de bovenplaat horizontaal.
•
Voorbeeld: viervoudige aftakbuis
Gasleiding
Vloeistoeiding
