KOELMIDDELLEIDINGEN
& KOELMIDDEL VULLEN

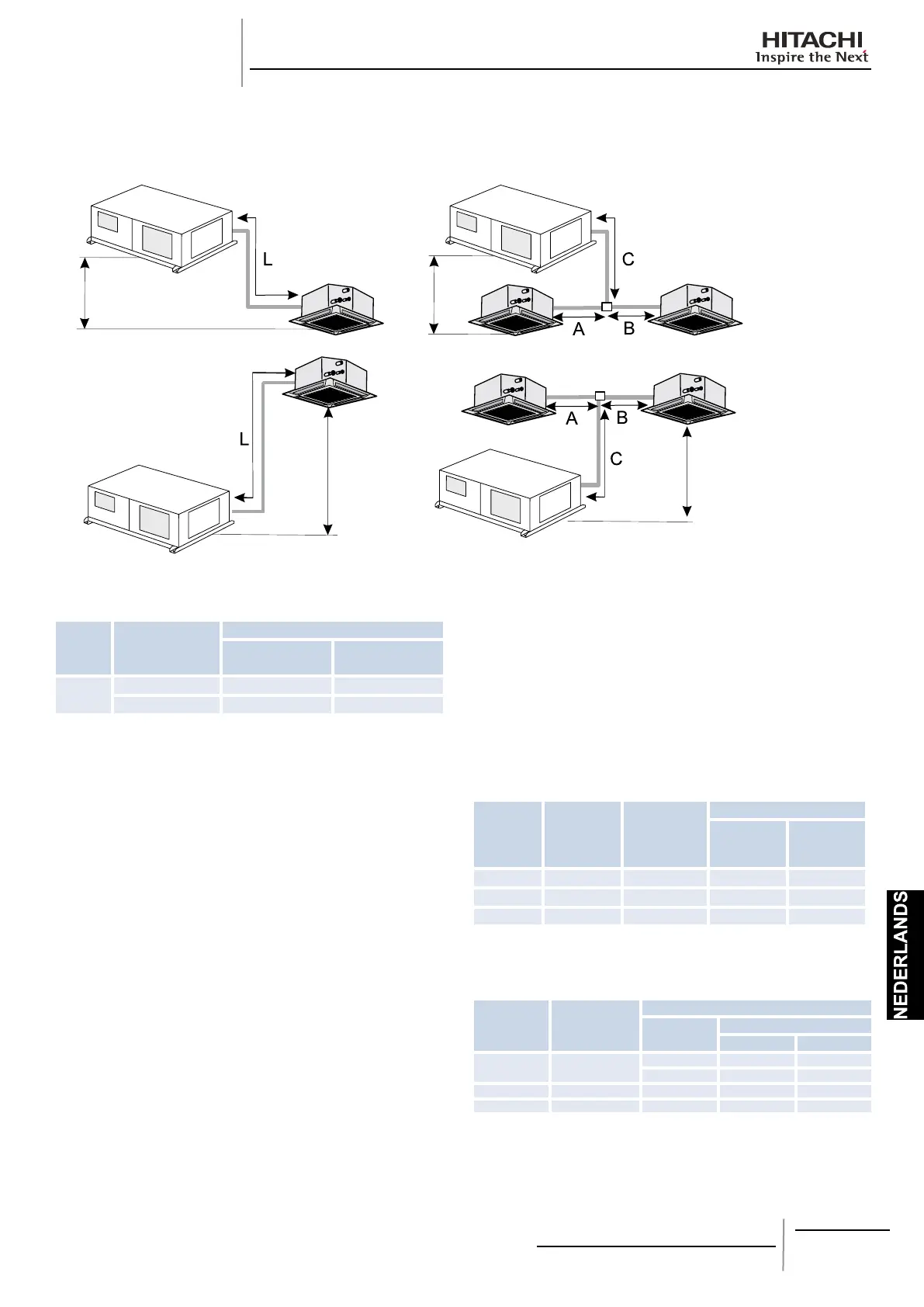

Voorbeeld in een enkel en dubbel systeem:•
Enkel systeem Dubbel systeem
Maximale leidinglengte per unit:•
Markering unit
Maximumlengte leiding
Werkelijke
leidinglengte
Equivalente
leidinglengte
L
RASC-3H(V)RNE
≤ 30 m ≤ 45 m
RASC-5/10HVRNE
≤ 50 m ≤ 70 m
L = Leidinglengte.
OPMERKING:
Installeer de aftakbuis op de locatie vanwaar de -
leidinglengte tot de binnenunits gelijk is. Wanneer er echter
verschillende leidinglengten nodig zijn vanaf de aftakbuis
tot de binnenunits vanwege de constructie van het gebouw,
moet het verschil tussen de twee leidingen minder zijn dan
8 m.
11.4.2. SELECTEREN VAN KOELMIDDELLEIDINGEN
Selecteer de grootte van de leidingaansluitingen volgens de •
onderstaande procedures:
Tussen de buitenunit en de aftakbuis: -
Selecteer dezelfde grootte van de leidingaansluiting als de
leidinggrootte van de RASC-unit
Tussen de aftakbuis en de binnenunit: -
Selecteer dezelfde grootte van de leidingaansluiting als de
leidinggrootte van de binnenunit
unit
Grootte
gasleiding
Grootte
vloeistoeiding
Distributiesysteem
Dubbel Viervoudig
RASC-3 15.88 (5/8”) 9.53 (3/8”) TE-03N -
RASC-5 15.88 (5/8”) 9.53 (3/8”) TE-56N -
RASC-10 25.4 (1”) 12.7 (1/2”) TE-10N QE-810N
Gebruik voor RASC-10HRNE-units een verloopstuk in de •
volgende installaties:
Installatietype
Distributies
ysteem
Leiding
Type
Afmetingen
a b
Enkel -
Gas Ø 25.4 Ø 22.2
Vloeistof Ø 12.7 Ø 9.53
Dubbel TE-56N Vloeistof Ø 9.53 Ø 6.35
Viervoudig QE-810N Vloeistof Ø 12.7 Ø 9.53
OPMERKING:
Voor dubbel -
systeem:
L=C+(de langste
afstand van de
binnenunit naar
de aftakbuis ).
