254
PMML0140A rev.1 - 07/2009

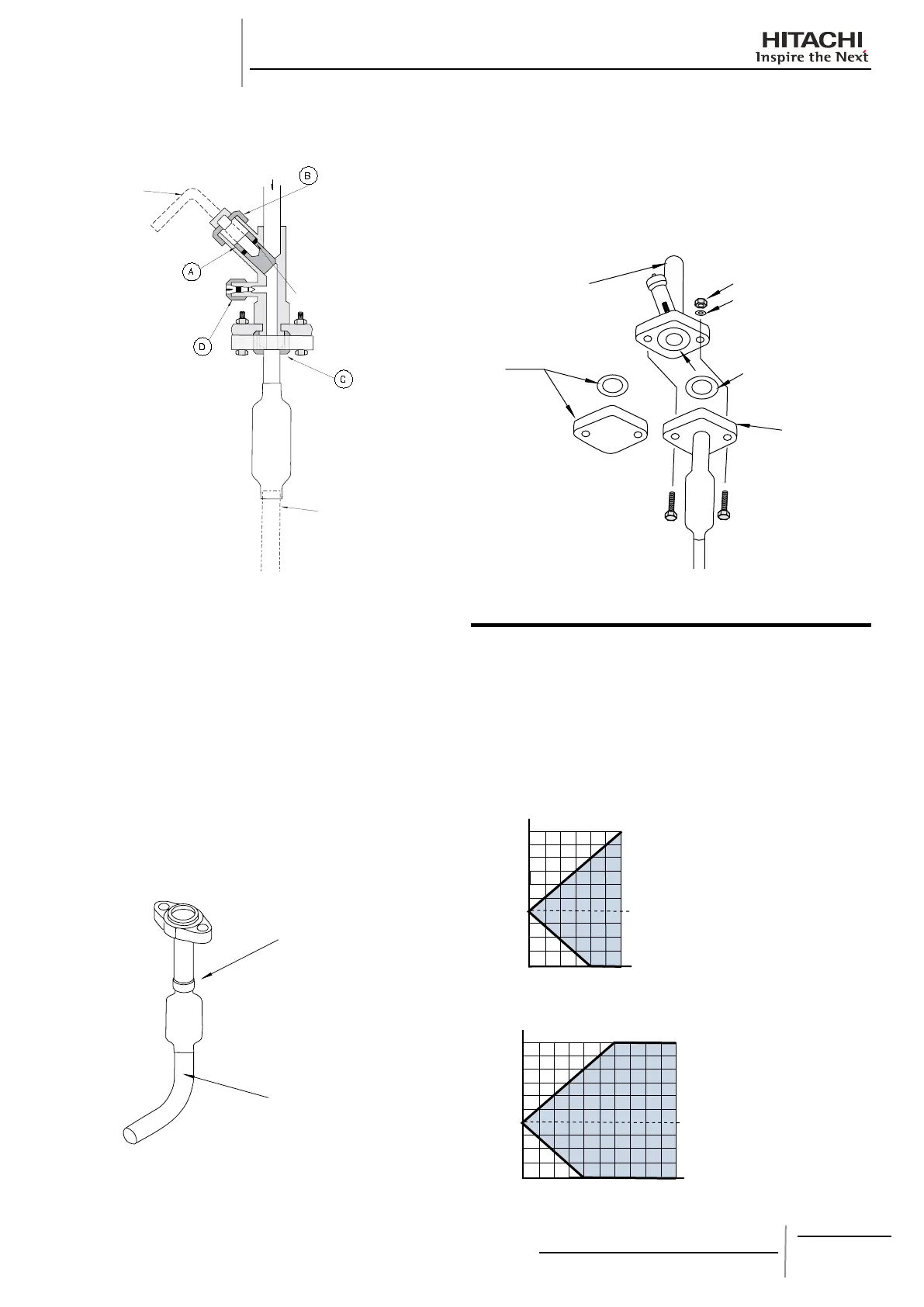

KOELMIDDELLEIDINGEN
& KOELMIDDEL VULLEN
Niet-meegeleverde
leiding
Kapje. Vast
draaien met
het opgegeven
aandraaimoment
Druk koelmiddel
(Fig. b)
O-ring
(rubber)
Voor openen en
sluiten van het
asventiel
Stop van de
controlekoppeling,
u kunt alleen
de vulslang
aansluiten. Draai
de kap vast met
het opgegeven
aandraaimoment
Flens. Vast draaien
met het opgegeven
aandraaimoment
Sluitschroef
(asventiel)
LET OP
Oefen geen kracht uit op het asventiel aan het eind van -
de opening (50 kg/cm of minder). De constructie voor de
achterbevestiging wordt niet meegelever.
Open de as volledig tijdens de testrun. Als u de as niet -
volledig uitdraait, worden de apparaten beschadigd.
Aansluiten van leidingen
¡
(alleen voor RASC-10HRNE)
Controleer of het ventiel is gesloten. -
Bereid een gebogen leiding (niet meegeleverd) voor de
vloeistoeiding voor. Sluit deze via het vierkante gat in de
onderzijde van de unit met behulp van een opgetrompte moer
aan op het vloeistofventiel.
Meegeleverde
leidingens met
geluiddemper
Niet-meegeleverde
leiding
Bereid een leiding (niet meegeleverd) voor de gasleiding -
voor. Soldeer de leiding en de meegeleverde leidingens
buiten de unit.Sluit de leidingens op het gasventiel met de
meegeleverde pakking via het vierkante gat op het onderstuk.
Gebruik niet de pakking die aan de unit is bevestigd.
Bouten (x2)
Gasventiel
Pakking
Pakking
Pijpens
Flens
Verwijderen
Moer (x2)
Sluitring (x2)
11.4. LEIDINGEN EN KOELMIDDEL
11.4.1. LENGTE KOELMIDDELLEIDING
Plan de koelmiddelleiding tussen de binnenunit en de RASC-
unit aan de hand van het volgende diagram. Houd het
tekenpunt binnen het donkere gedeelte van het diagram, dat
het toepasbare hoogteverschil afhankelijk van de lengte van de
leidingen laat zien.
Overzicht voor leidingontwerp:
•
RASC-5/10H(V)RNE
30
10
0
-20
20
-10
10
20
30
40 50
0
L(m)
H(m)
RASC-3HVRNE
30
10
0
-20
20
-10
10
20
30
0
L(m)
H(m)
